Un sumador de 4 bits es un circuito digital que suma dos números binarios de 4 bits cada uno. Imagina que tienes dos números pequeños, cada uno escrito con solo cuatro dígitos que son 0 o 1. El sumador toma esos números y calcula su suma, también en binario.
¿Qué significa "Tabla de Verdad"?
La tabla de verdad muestra todas las posibles entradas a un circuito lógico y sus correspondientes salidas. Para un sumador de 4 bits, una tabla de verdad completa sería enorme. Piensa en un interruptor de luz: la tabla de verdad mostraría que si el interruptor está "encendido", la luz está "encendida", y si está "apagado", la luz está "apagada". La tabla de verdad del sumador hace lo mismo, pero con números binarios.
Entendiendo la Suma Binaria Básica
Antes de ver el sumador de 4 bits, recordemos cómo sumar en binario:
- 0 + 0 = 0
- 0 + 1 = 1
- 1 + 0 = 1
- 1 + 1 = 10 (0 con un acarreo de 1)
Must Read
Ese "acarreo" (carry en inglés) es crucial. Es como cuando sumas 7 + 5 en decimal. Obtienes 12, escribes el '2' y "acarreas" el '1' a la siguiente columna.
El Sumador Completo de 4 Bits: Un Vistazo General

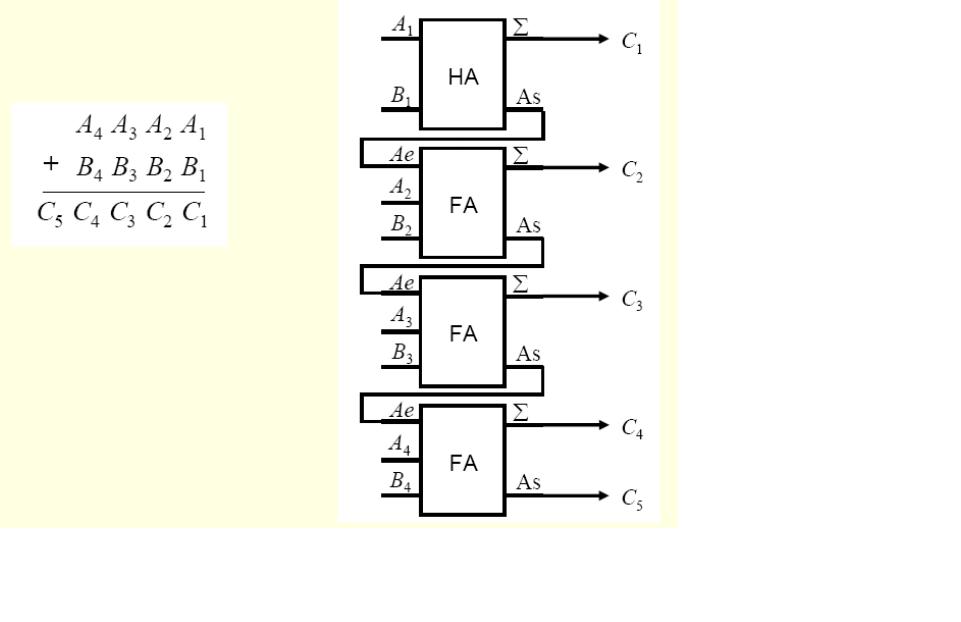

Un sumador de 4 bits está compuesto internamente por sumadores más pequeños llamados "sumadores completos" (full adders). Cada sumador completo suma un bit de cada número y el acarreo de la suma anterior. La salida de cada sumador completo es la suma de ese bit y un posible acarreo para el siguiente bit.
Tenemos dos números de 4 bits, digamos A y B: A3 A2 A1 A0 y B3 B2 B1 B0. El sumador produce una suma de 4 bits (S3 S2 S1 S0) y un acarreo final (Cout).
La Tabla de Verdad: Simplificada
Mostrar la tabla de verdad completa del sumador de 4 bits sería muy largo. En lugar de eso, podemos pensar en una tabla de verdad para cada bit. Imagina un sumador completo para el bit menos significativo (A0 y B0). Sus entradas son A0, B0 y un posible acarreo inicial (Cin, usualmente 0). Sus salidas son S0 (la suma del bit menos significativo) y un acarreo de salida (C1) que se usa como entrada para el siguiente sumador.
Por ejemplo, para el primer bit (A0, B0 y Cin):
- Si A0 = 0, B0 = 0, Cin = 0, entonces S0 = 0 y C1 = 0
- Si A0 = 0, B0 = 0, Cin = 1, entonces S0 = 1 y C1 = 0
- Si A0 = 0, B0 = 1, Cin = 0, entonces S0 = 1 y C1 = 0
- Si A0 = 0, B0 = 1, Cin = 1, entonces S0 = 0 y C1 = 1
- Y así sucesivamente...
Se repetiría esta lógica para cada bit, desde A1 y B1 hasta A3 y B3, usando el acarreo de la etapa anterior. El último acarreo, Cout, indica si la suma total excede los 4 bits.
En Resumen
El sumador de 4 bits usa sumadores completos más pequeños para sumar números binarios. La tabla de verdad describe todas las posibilidades de entrada y salida para cada sumador completo, aunque una tabla completa para todo el sumador de 4 bits sería muy extensa. Entender cómo funcionan los sumadores completos individuales es la clave para comprender el funcionamiento del sumador de 4 bits.
