Construir un sumador de 2 bits en una protoboard es un excelente proyecto para comprender los fundamentos de la electrónica digital. Vamos a ver cómo hacerlo paso a paso. Esto te ayudará a entender mejor las compuertas lógicas y cómo se combinan para realizar operaciones aritméticas.
¿Qué necesitamos?
Antes de comenzar, necesitamos los siguientes materiales. Una protoboard es esencial. También necesitaremos compuertas lógicas, específicamente compuertas AND, OR y XOR. Resistencias, LEDs, cables de conexión y una fuente de alimentación de 5V serán necesarios para el funcionamiento.
Compuertas Lógicas Fundamentales
Primero, entendamos las compuertas lógicas. La compuerta AND produce una salida "verdadera" (1) solo si todas sus entradas son verdaderas. La compuerta OR produce una salida "verdadera" si al menos una de sus entradas es verdadera. La compuerta XOR (OR exclusiva) produce una salida "verdadera" solo si las entradas son diferentes.
Must Read
Estas compuertas son los bloques de construcción de nuestro sumador. Comprender su funcionamiento es crucial. Sin esto, es imposible comprender cómo funciona el circuito.
Diseño del Sumador de 2 Bits
Un sumador de 2 bits suma dos números binarios de dos bits cada uno. Necesitamos dos sumadores completos (full adders) para implementar esto. Un sumador completo toma tres entradas: dos bits a sumar (A y B) y un acarreo de entrada (Cin). Produce dos salidas: la suma (Sum) y el acarreo de salida (Cout). Estos son bloques de construcción muy útiles.
El primer sumador completo sumará los bits menos significativos (LSB) de los dos números. El segundo sumador completo sumará los bits más significativos (MSB), tomando el acarreo de salida del primer sumador como su acarreo de entrada. Así construimos una estructura en cascada.
Implementación con Compuertas Lógicas
Un sumador completo se puede implementar con compuertas lógicas. La salida Sum se obtiene con una compuerta XOR entre A, B y Cin. La salida Cout se obtiene con una compuerta OR que tiene como entradas el resultado de (A AND B), (Cin AND A) y (Cin AND B). Esta es la implementación clásica.

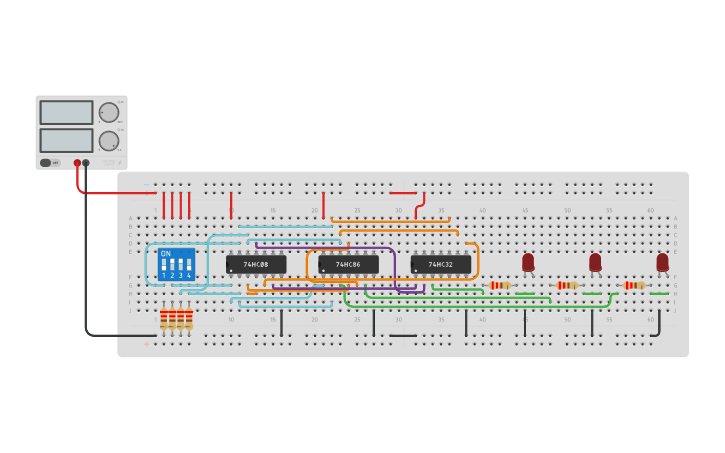

Ahora, conectamos las compuertas en la protoboard. Colocamos los circuitos integrados (ICs) que contienen las compuertas lógicas en la protoboard. Utilizamos los cables de conexión para interconectar las compuertas según el diagrama lógico del sumador completo.
Conexiones en la Protoboard
Conectamos la alimentación (5V y GND) a los ICs. Conectamos las entradas A, B y Cin del primer sumador a interruptores o jumpers. Conectamos la salida Sum a un LED a través de una resistencia. Conectamos la salida Cout a la entrada Cin del segundo sumador.
Repetimos el proceso para el segundo sumador. Conectamos sus entradas A y B a otros interruptores o jumpers. Conectamos su salida Sum y Cout a LEDs con sus respectivas resistencias. Esto nos permite visualizar la suma final y el acarreo final.
Prueba del Sumador
Una vez que todas las conexiones estén hechas, probamos el circuito. Configuramos las entradas A y B para diferentes combinaciones de bits (0 y 1). Observamos los LEDs correspondientes a las salidas Sum y Cout para verificar que la suma se realiza correctamente. Verificamos todas las combinaciones posibles para asegurar su correcto funcionamiento.
Por ejemplo, si A = 01 y B = 01 (1+1 en decimal), la salida debe ser Sum = 10 (2 en decimal) y Cout = 0. Si A = 11 y B = 01 (3+1 en decimal), la salida debe ser Sum = 00 (4 en decimal) y Cout = 1. Esto confirma la operación del sumador.
Consideraciones Finales
La protoboard es una herramienta excelente para el aprendizaje. Permite construir y probar circuitos sin necesidad de soldar. Es importante seguir el diagrama cuidadosamente y verificar todas las conexiones antes de aplicar la alimentación. La paciencia y la atención al detalle son claves.
Construir un sumador de 2 bits es un primer paso importante. A partir de esto, se pueden construir sumadores más complejos. También se pueden implementar otras operaciones aritméticas como la resta y la multiplicación.
