El símbolo de diámetro (⌀) en AutoCAD es una representación gráfica que indica el diámetro de un círculo o agujero en un dibujo técnico. En términos sencillos, te dice qué tan ancho es el círculo si lo midieras de un lado al otro, pasando por el centro. Imagina que estás dibujando un plato; el símbolo de diámetro te indica qué tan grande es el plato.
¿Cómo funciona en AutoCAD? Hay varias maneras de insertarlo:
- Usando Códigos de Control: La forma más común es escribir

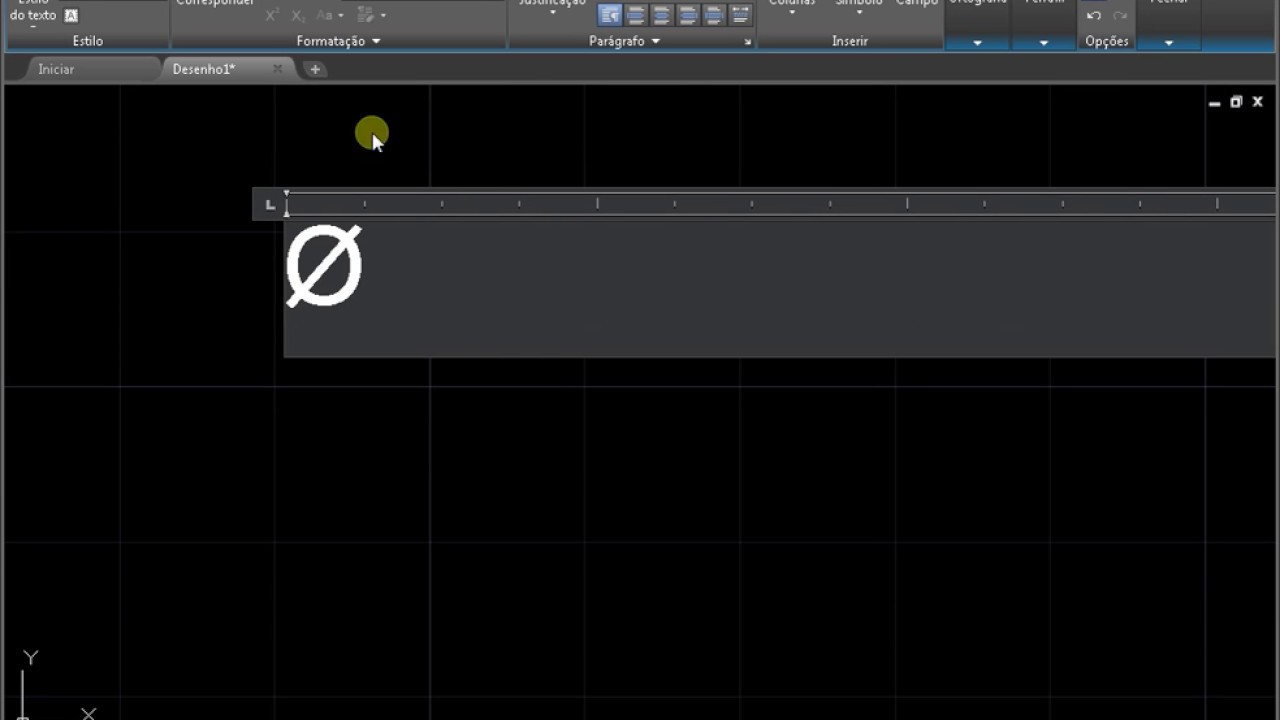

%%cen el editor de texto de AutoCAD. Cuando AutoCAD procesa este código, lo reemplaza automáticamente con el símbolo ⌀.- Desde el Editor de Texto: Al crear texto en AutoCAD, puedes ir al menú de "Símbolos" dentro del editor de texto y seleccionar el símbolo de diámetro. Esto lo insertará directamente en tu texto.
- Copiando y Pegando: Si ya tienes el símbolo de diámetro en otro documento, puedes copiarlo y pegarlo en tu texto de AutoCAD.
Una vez que insertas el símbolo, normalmente lo acompañas con el valor del diámetro. Por ejemplo, ⌀25 indicaría un diámetro de 25 unidades (milímetros, pulgadas, etc., dependiendo de las unidades de tu dibujo).
Must Read
¿Por qué importa el símbolo de diámetro? Su importancia radica en la precisión y la claridad de los dibujos técnicos. En lugar de escribir "diámetro de 20 mm", el símbolo ⌀20 mm es mucho más conciso y universalmente comprendido. Esto es crucial en la ingeniería y la manufactura, donde las medidas deben ser interpretadas correctamente por diferentes personas en diferentes lugares.
Considera este ejemplo: estás diseñando una pieza para un motor. Necesitas un agujero para un perno. Usar el símbolo de diámetro, como en "⌀10 mm", asegura que el fabricante entienda exactamente el tamaño del agujero que necesitas. Si no usaras el símbolo y solo escribieras "10 mm", podría confundirse con el radio del círculo.
En resumen, el símbolo de diámetro es una herramienta esencial en AutoCAD para representar con precisión el tamaño de círculos y agujeros en dibujos técnicos. Dominar su uso mejora la claridad y la profesionalidad de tus dibujos, previniendo errores costosos y garantizando la correcta interpretación de tus diseños.
