¿Qué es la Resistencia de Aislamiento en Transformadores?

La Resistencia de Aislamiento (RA) en un transformador es una medida de la capacidad del aislamiento (aceite, papel, etc.) para resistir el flujo de corriente eléctrica. Imagina que el aislamiento es una barrera que impide que la electricidad se escape donde no debe. Un valor bajo de RA indica un aislamiento defectuoso o deteriorado, lo que podría provocar cortocircuitos y fallas.

¿Por qué es importante medir la Resistencia de Aislamiento?

Medir la RA es crucial para:

• Prevenir fallas: Detecta problemas de aislamiento antes de que causen daños mayores.
• Asegurar la seguridad: Un buen aislamiento protege a las personas del contacto accidental con partes energizadas.
• Prolongar la vida útil: Mantener el aislamiento en buen estado extiende la vida útil del transformador.
• Planificar el mantenimiento: La medición de la RA ayuda a programar el mantenimiento preventivo.

¿Cómo se mide la Resistencia de Aislamiento?

Se utiliza un Megóhmetro (Megger) para aplicar un voltaje DC (corriente continua) al aislamiento y medir la corriente que fluye. La Resistencia de Aislamiento se calcula utilizando la Ley de Ohm: R = V/I (Resistencia = Voltaje / Corriente).

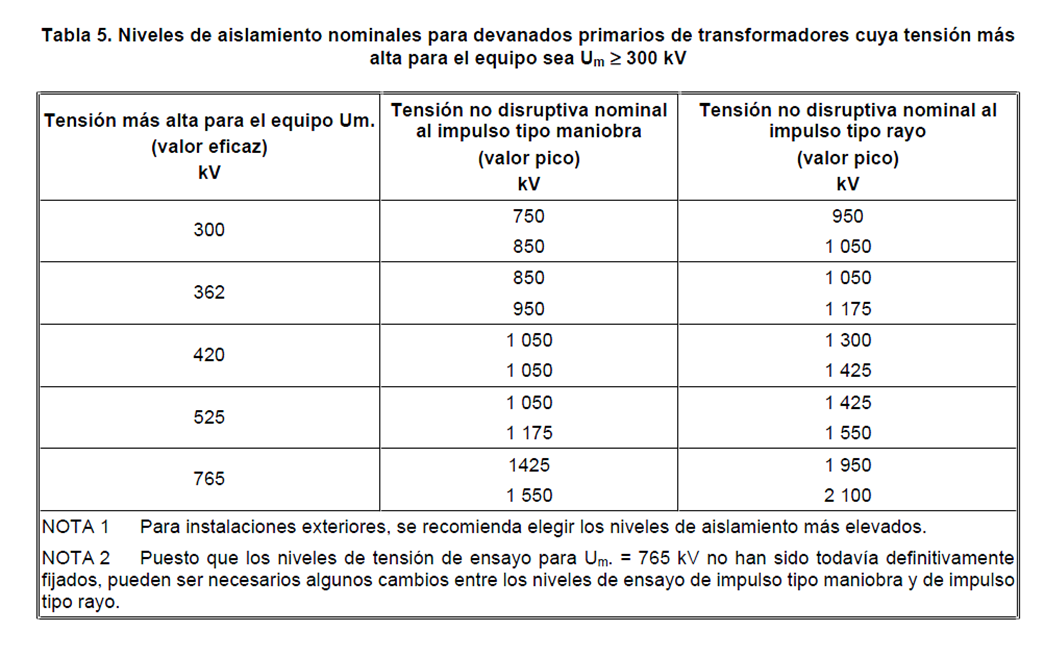

Valores Mínimos de Resistencia de Aislamiento: La Guía Básica

No existe un valor único para todos los transformadores. Los valores mínimos de RA dependen de factores como:

• Voltaje del transformador: Transformadores de mayor voltaje requieren mayor RA.
• Potencia del transformador: A mayor potencia, generalmente se requiere mayor RA.

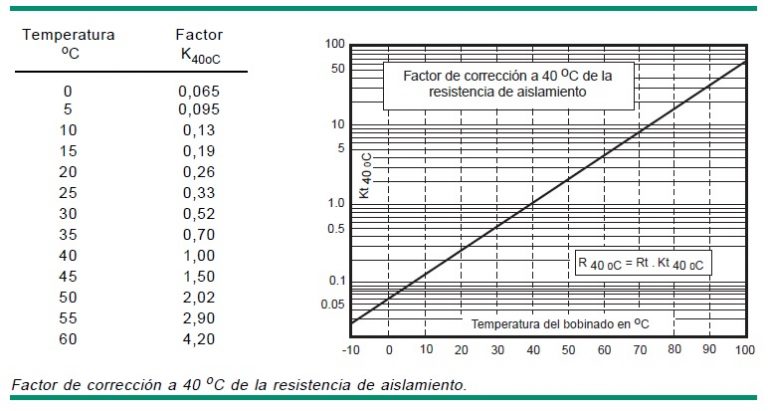

• Temperatura del aceite: La RA disminuye con el aumento de la temperatura.
• Condición del transformador: La edad y el historial de mantenimiento influyen en la RA.

Como regla general, un valor de 1 Megaohm por kilovoltio (kV) del voltaje nominal del transformador se considera aceptable. Por ejemplo, para un transformador de 13.8 kV, la RA mínima sería de 13.8 Megaohms. ¡Pero ojo! Esta es solo una guía. Consulta siempre las recomendaciones del fabricante del transformador y las normas locales.

Ejemplos Prácticos

Ejemplo 1: Un transformador de 480 V (0.48 kV) tiene una RA de 0.5 Megaohms. Siguiendo la regla del 1 Megaohm/kV, el valor estaría ligeramente por encima del límite. Se considera aceptable, pero se debe monitorear regularmente.

Ejemplo 2: Un transformador de 13.2 kV muestra una RA de solo 5 Megaohms. Esto está muy por debajo del valor mínimo aceptable (13.2 Megaohms) y requiere una investigación inmediata. Podría haber humedad o contaminación en el aislamiento.

Factores que Afectan la Resistencia de Aislamiento

Varios factores pueden influir en la RA:

• Humedad: La humedad es el enemigo número uno del aislamiento.
• Suciedad y polvo: La contaminación reduce la RA.
• Aceite contaminado: El aceite deteriorado o contaminado afecta el aislamiento.
• Envejecimiento del aislamiento: Con el tiempo, el aislamiento se degrada naturalmente.
• Sobrecalentamiento: Las altas temperaturas dañan el aislamiento.

Mantenimiento y Mejora de la Resistencia de Aislamiento

Para mantener o mejorar la RA:

• Realiza pruebas de RA periódicas: Detecta problemas a tiempo.
• Mantén el transformador limpio y seco: Elimina la suciedad y la humedad.
• Filtra o reemplaza el aceite: Mantén el aceite en buenas condiciones.
• Asegura una buena ventilación: Evita el sobrecalentamiento.

Recuerda, la Resistencia de Aislamiento es un indicador clave de la salud de tu transformador. ¡Mide, analiza y actúa!
