Analizar y resolver problemas usando las Leyes de Kirchhoff puede parecer complicado. Pero, con un enfoque sistemático, se vuelve accesible. Empecemos.
Primer Paso: Comprender el Circuito
Dibuja el circuito claramente. Identifica cada componente, como resistencias, fuentes de voltaje y corrientes. Asigna un nombre a cada nodo y cada rama. Esta representación visual es crucial para el análisis.
¿Qué asunciones estás haciendo aquí? Estás asumiendo que conoces los valores de cada componente. También que el diagrama representa fielmente el circuito real.
Must Read
Segundo Paso: Asignar Direcciones de Corriente
Asigna una dirección arbitraria a la corriente en cada rama. No te preocupes si al principio te equivocas. La matemática corregirá tu error con un signo negativo. Marca claramente estas direcciones en tu diagrama.
Existe más de una forma correcta de asignar las direcciones. ¿Qué pasaría si eliges todas las direcciones al revés? El resultado final será el mismo, solo con signos opuestos. Es una opción válida.
Tercer Paso: Aplicar la Ley de Corrientes de Kirchhoff (LCK)

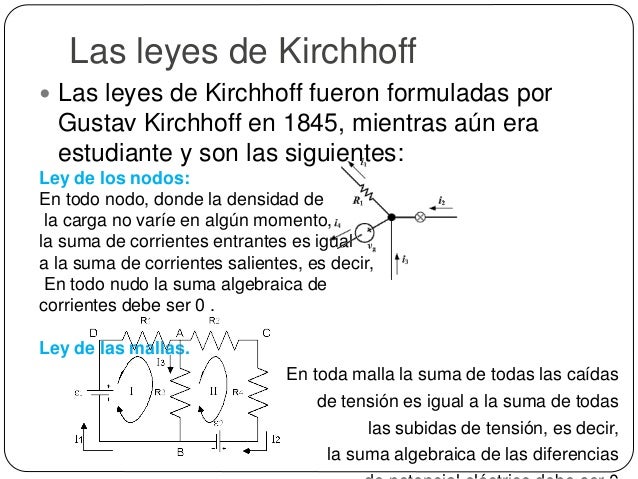

La LCK establece que la suma de las corrientes que entran en un nodo es igual a la suma de las corrientes que salen. Aplica esta ley a cada nodo del circuito, exceptuando uno. Este nodo restante no añade información nueva.
¿Por qué omitimos un nodo? Porque al aplicar la LCK a todos los nodos, las ecuaciones resultantes no son linealmente independientes. Una de ellas será redundante. Considera la posibilidad de simplificar el circuito antes de aplicar la LCK. ¿Hay resistencias en serie o paralelo que puedas combinar?
.jpg)
Cuarto Paso: Aplicar la Ley de Voltajes de Kirchhoff (LVK)

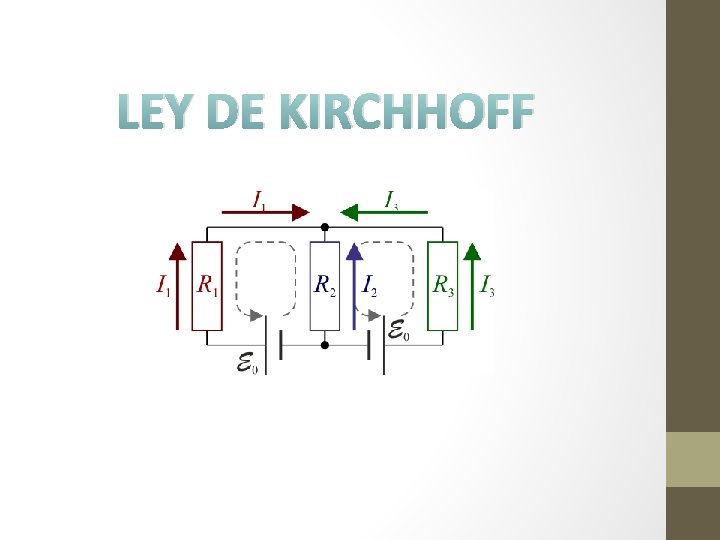

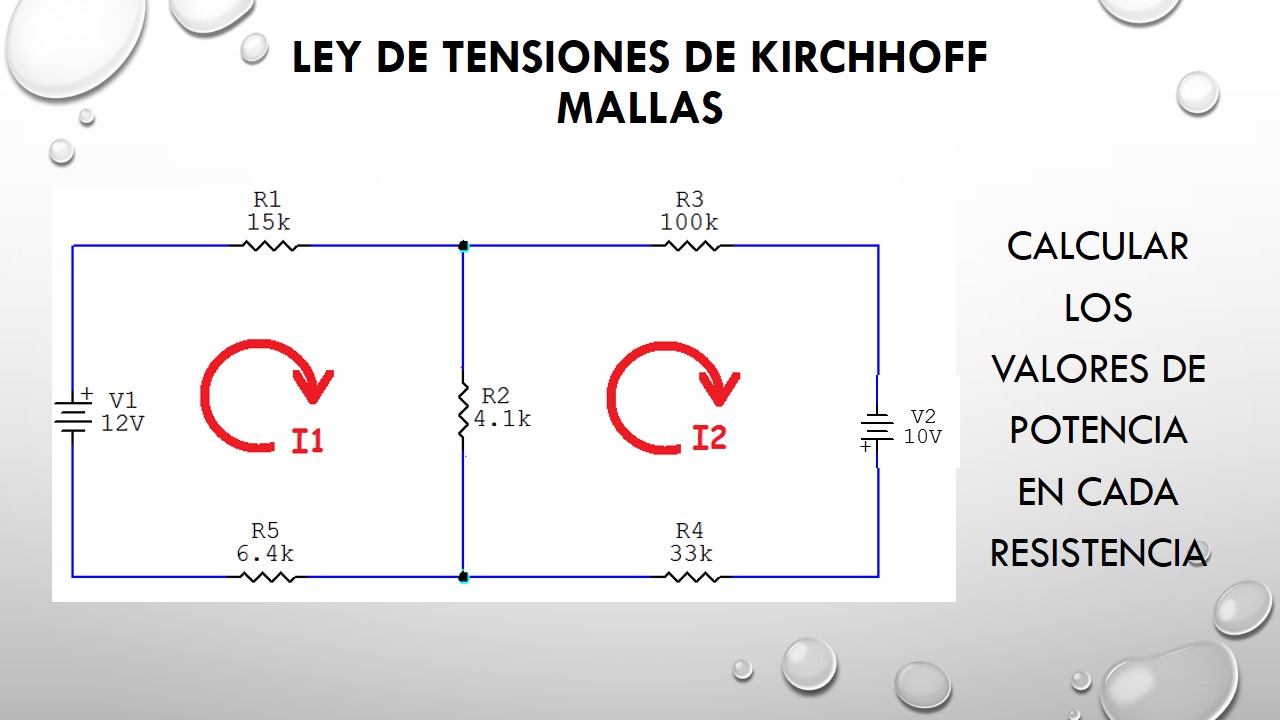

La LVK indica que la suma de los voltajes alrededor de cualquier lazo cerrado en un circuito es cero. Define lazos cerrados en tu circuito. Recorre cada lazo, sumando los voltajes de cada componente.
¿Cómo determines el signo de cada voltaje? Si la dirección que asignaste a la corriente va de mayor a menor potencial a través de una resistencia (siguiendo la dirección del lazo), el voltaje será positivo (V = IR). Si va de menor a mayor, el voltaje será negativo (V = -IR). Las fuentes de voltaje tienen su polaridad definida.
Quinto Paso: Resolver el Sistema de Ecuaciones
Ahora tienes un sistema de ecuaciones lineales. Resuélvelo para encontrar las corrientes y voltajes desconocidos. Puedes usar métodos como sustitución, eliminación, matrices o software de resolución de ecuaciones.
Evalúa tus opciones de resolución. ¿Qué método te resulta más cómodo? ¿Tienes acceso a software que simplifique el proceso? Verifica tus resultados. ¿Tienen sentido las corrientes y voltajes que has calculado?
Sexto Paso: Interpretar los Resultados
Una vez que hayas resuelto el sistema, interpreta los resultados. Si alguna corriente tiene un valor negativo, significa que la dirección que asignaste inicialmente era incorrecta. Simplemente cambia la dirección y el signo.
¿Qué conclusiones puedes sacar de los valores calculados? ¿Cómo afectan las corrientes y voltajes a otros componentes del circuito? Este análisis te permite comprender el comportamiento del circuito.
Consideraciones Finales
La clave para resolver problemas con las Leyes de Kirchhoff es la práctica. Empieza con circuitos sencillos y ve aumentando la complejidad. No tengas miedo de cometer errores, son una oportunidad de aprendizaje. ¡Mucha suerte!
