Analizar y resolver qué hace un regulador de voltaje requiere un enfoque sistemático. Considera los siguientes pasos para comprender su función. Empezamos con la identificación del problema.
Identificación del Problema
Primero, debemos definir claramente qué queremos saber. ¿Buscamos comprender su propósito general? ¿O analizar un circuito específico? La claridad aquí es fundamental. Definir el alcance es esencial.
Asumimos que tenemos conocimientos básicos de electricidad. Entendemos conceptos como voltaje, corriente y resistencia. Si no, repasar estos conceptos es crucial. Son la base para entender el regulador.
Must Read
Debemos identificar el tipo de regulador de voltaje. ¿Es un regulador lineal? ¿Un regulador conmutado? Cada tipo opera de manera diferente. La información del componente es clave.
Análisis de la Función Principal

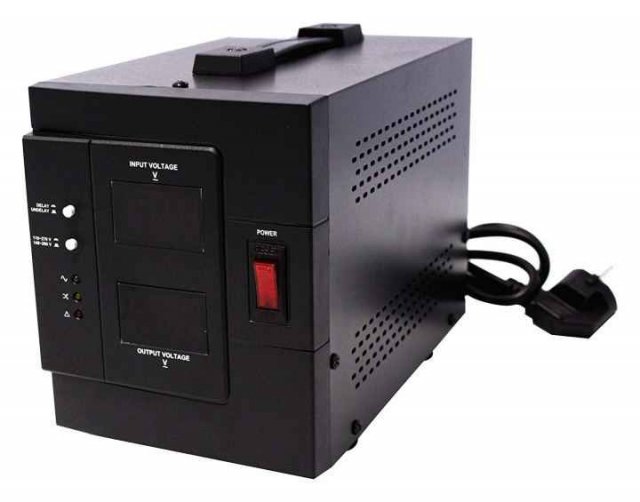

La función primordial es mantener un voltaje de salida constante. Esto ocurre a pesar de las variaciones en el voltaje de entrada. También compensa las fluctuaciones en la corriente de carga. Es su trabajo principal.
Piensa en un circuito simple con una batería y un regulador. La batería podría tener un voltaje variable. El regulador asegura un voltaje constante para el circuito. Esta es la base.
Considera el caso de un dispositivo electrónico sensible. Necesita un voltaje específico para funcionar correctamente. Un regulador de voltaje protege el dispositivo. Evita daños por sobretensión.
Evaluación de Componentes Clave
Los reguladores lineales suelen usar un transistor o un MOSFET. Estos componentes actúan como una resistencia variable. Ajustan la corriente para mantener el voltaje. Es un control dinámico.
Los reguladores conmutados usan un inductor y un condensador. Estos almacenan y liberan energía. La frecuencia de conmutación es importante. Determina la eficiencia del regulador.
Observa el diagrama de bloques del regulador. Identifica los componentes principales. Comprende cómo interactúan entre sí. Es una visión general.
Análisis del Funcionamiento Detallado
Analiza el datasheet del regulador. Busca información sobre el voltaje de entrada. Considera el voltaje de salida y la corriente máxima. Los parámetros son vitales.
Para un regulador lineal, calcula la disipación de potencia. Una disipación excesiva puede causar sobrecalentamiento. Requiere un disipador de calor adecuado. Es un aspecto crítico.
Para un regulador conmutado, evalúa la eficiencia. Una alta eficiencia significa menos pérdida de energía. Esto resulta en una menor temperatura. Importante para el diseño.
Simulación y Verificación
Simula el circuito del regulador en un software especializado. Esto permite observar su comportamiento bajo diferentes condiciones. Varía el voltaje de entrada y la carga.
Mide el voltaje de salida con un multímetro. Compara los resultados con las especificaciones del datasheet. Verifica si el regulador funciona correctamente. Una verificación práctica.
Realiza pruebas de estrés. Aplica la carga máxima al regulador durante un tiempo prolongado. Monitorea la temperatura. Asegura su fiabilidad a largo plazo.
Conclusiones Razonadas
Basado en el análisis, determina si el regulador de voltaje cumple con los requisitos. ¿Mantiene el voltaje de salida dentro de las tolerancias aceptables? Es la pregunta clave.
Si el regulador no funciona correctamente, identifica la causa. ¿Es un problema de diseño? ¿Un componente defectuoso? Soluciona el problema sistemáticamente.
Comprender la función del regulador de voltaje requiere análisis y experimentación. Practica con diferentes circuitos. Amplía tus conocimientos. El aprendizaje continuo es esencial.
