Vamos a desglosar la pregunta: ¿Qué es una malla en electricidad?
Definición Inicial

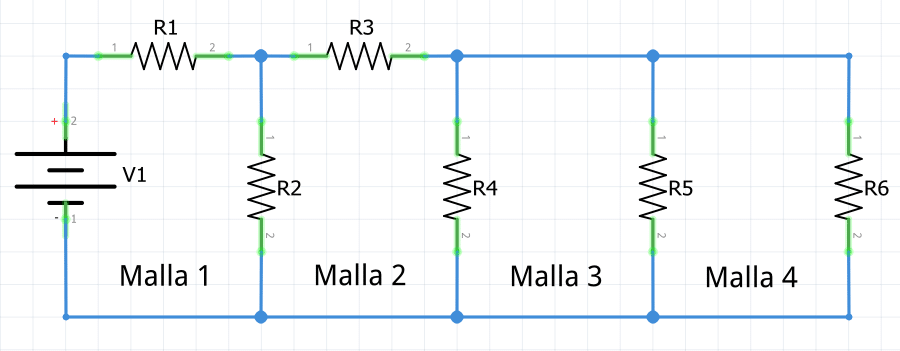

Una malla en electricidad es un concepto fundamental. Se refiere a un lazo cerrado dentro de un circuito eléctrico. No contiene otros lazos en su interior.
Es importante destacar que una malla es diferente a un lazo. Un lazo puede contener otros lazos o mallas dentro de él. Una malla es la forma más simple de lazo.
Must Read
Componentes de una Malla
Una malla siempre contiene elementos del circuito. Estos elementos pueden ser resistencias, fuentes de voltaje o fuentes de corriente. Están conectados en serie dentro del lazo cerrado.
La corriente eléctrica fluye a través de estos componentes. Esta corriente completa el camino cerrado de la malla. La dirección de la corriente es importante para el análisis.
Análisis de Mallas: Método de Corrientes de Malla
El método de corrientes de malla es una técnica. Se utiliza para analizar circuitos eléctricos complejos. Simplifica el cálculo de corrientes y voltajes en el circuito.
Este método asigna una corriente a cada malla. Estas corrientes son desconocidas y deben ser determinadas. Se aplican las leyes de Kirchhoff.
La Ley de Voltajes de Kirchhoff (LVK) es crucial. Establece que la suma de los voltajes alrededor de un lazo cerrado es cero. Esta ley se aplica a cada malla.
Pasos para el Análisis de Mallas
Primero, identifica todas las mallas en el circuito. Asigna una corriente a cada malla, por ejemplo, I1, I2, I3. Elige una dirección arbitraria para cada corriente (sentido horario o antihorario).
Luego, aplica la LVK a cada malla. Esto resulta en un sistema de ecuaciones lineales. El número de ecuaciones es igual al número de mallas.
Finalmente, resuelve el sistema de ecuaciones. Puedes usar métodos como sustitución o matrices. Las soluciones te dan las corrientes de malla.
Ejemplo Práctico
Imagina un circuito con dos mallas. La primera malla tiene una resistencia R1 y una fuente de voltaje V1. La segunda malla tiene una resistencia R2 y comparten la resistencia R3.
Aplicamos la LVK a la primera malla. La ecuación sería: V1 - I1R1 - (I1 - I2)R3 = 0. Para la segunda malla: -I2R2 - (I2 - I1)R3 = 0.
Resolviendo este sistema de dos ecuaciones, obtenemos los valores de I1 e I2. Estas son las corrientes que fluyen por cada malla.
Importancia del Concepto de Malla
El concepto de malla es esencial para el análisis de circuitos. Permite simplificar circuitos complejos en componentes más manejables. Facilita el cálculo de las variables eléctricas.
Ingenieros y técnicos utilizan este concepto ampliamente. Se aplica en el diseño, análisis y resolución de problemas en circuitos. Es una herramienta poderosa.
Conclusión
En resumen, una malla es un lazo cerrado sin otros lazos en su interior. El método de corrientes de malla usa la LVK para analizar circuitos. Es una herramienta fundamental en la ingeniería eléctrica.
