¿Alguna vez has armado un mueble de IKEA? Si es así, ¡has trabajado con un tipo de plano de fabricación! En su forma más simple, un plano de fabricación (también llamado "drawing" o "blueprint" en inglés) es un conjunto de instrucciones visuales que le dicen a alguien exactamente cómo construir algo. Piensa en él como una receta para hacer objetos, pero en lugar de ingredientes, tiene dimensiones, materiales y procesos.
¿Cómo funciona? Imagina que quieres construir una casita de pájaros. El plano de fabricación de la casita de pájaros no solo mostraría la forma general de la casita, sino también:
Las dimensiones exactas: ¿Qué tan largo, ancho y alto debe ser cada pieza de madera?
Los materiales a utilizar: ¿Qué tipo de madera? ¿Qué tipo de clavos o tornillos?
Las instrucciones paso a paso: ¿Cómo se cortan las piezas? ¿Cómo se ensamblan? ¿Dónde se ponen los agujeros para las bisagras?
Vistas detalladas: Vistas desde diferentes ángulos, cortes transversales para mostrar el interior, y ampliaciones de áreas complicadas.
Además, un buen plano de fabricación a menudo incluye tolerancias, que son márgenes de error aceptables. Por ejemplo, podría decir que la longitud de una pieza de madera debe ser de 10 cm +/- 0.1 cm. Esto significa que una longitud entre 9.9 cm y 10.1 cm es aceptable.
¿Por qué es importante? Los planos de fabricación son cruciales por varias razones:
Comunicación clara: Aseguran que todos, desde el diseñador hasta el fabricante, entiendan exactamente qué se va a construir y cómo. Evitan confusiones y errores costosos.
Edificio 3. Planos de Fabricación FRC. | Download Scientific Diagram
Consistencia: Permiten la producción en masa de objetos idénticos. Si necesitas construir 100 casitas de pájaros, el plano de fabricación garantiza que todas sean iguales.
Calidad: Ayudan a controlar la calidad del producto final. Si el plano se sigue correctamente, el producto final cumplirá con las especificaciones deseadas.

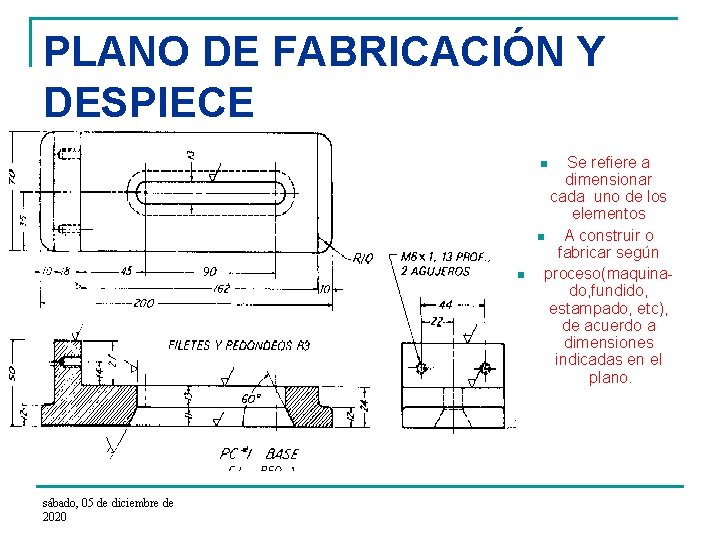

NORMAS INTERNACIONALES DE DIBUJO DE PLANOS MECANICOS Ing
Reducción de costos: Al minimizar errores y asegurar la eficiencia en el proceso de fabricación, los planos de fabricación ayudan a reducir los costos de producción.
En resumen, un plano de fabricación es un documento esencial en la industria manufacturera. Es la hoja de ruta que guía la creación de prácticamente cualquier objeto, desde una simple casita de pájaros hasta un complejo motor de avión.
