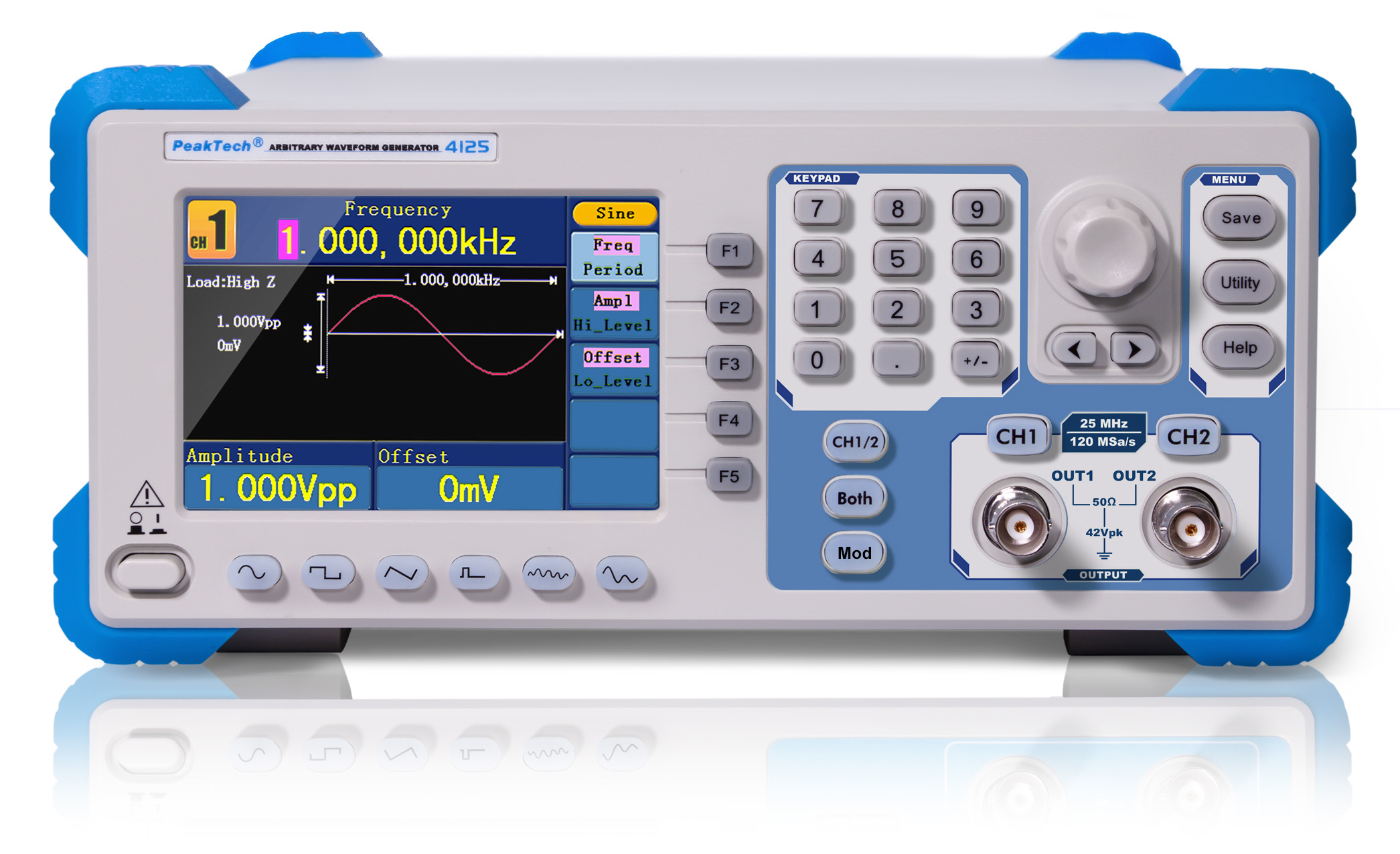

Imagina que tienes una fábrica de ondas. Una fábrica que produce diferentes tipos de olas: olas suaves como las del mar en calma, olas puntiagudas como dientes de sierra, o incluso ondas perfectas como las que dibuja un compás. Esa fábrica, en el mundo de la electrónica y la instrumentación, se llama Generador de Funciones.
Un Generador de Funciones es un instrumento electrónico capaz de producir diferentes tipos de señales eléctricas, también conocidas como formas de onda. Es como un lienzo en blanco para el ingeniero o técnico electrónico, que permite crear la señal eléctrica precisa que necesita para probar, calibrar o diseñar un circuito. Piensa en él como el equivalente electrónico de un sintetizador musical, pero en lugar de sonidos, genera voltajes que varían en el tiempo.
Tipos de Ondas Generadas
¿Qué tipo de ondas puede crear este "sintetizador de voltajes"? Veamos las más comunes, usando analogías visuales para que te sea más fácil recordarlas:
Must Read
Onda Senoidal: Imagínate el balanceo suave de un columpio. Va y viene de forma continua y gradual. La onda senoidal es la forma de onda más fundamental y se utiliza en una gran variedad de aplicaciones, desde la transmisión de radio hasta las redes eléctricas. Visualmente, es una curva suave que sube y baja de manera uniforme.
Onda Cuadrada: Piensa en un interruptor de la luz que se enciende y apaga rápidamente. La onda cuadrada tiene dos niveles: alto y bajo, cambiando instantáneamente entre ellos. Es como un escalón perfecto. Esta onda es útil para probar circuitos digitales, donde los niveles alto y bajo representan los valores binarios 1 y 0.
Onda Triangular: Visualiza el techo de una tienda de campaña. La onda triangular asciende y desciende de forma lineal, como una rampa. Es una onda que cambia gradualmente de voltaje, ya sea aumentando o disminuyendo a una tasa constante. Se usa en aplicaciones como el barrido de frecuencias en algunos equipos.
Onda Diente de Sierra: Imagina el perfil de una sierra. La onda diente de sierra sube lentamente y luego cae bruscamente, como un tobogán muy empinado. Es una onda asimétrica que se usa en controles de barrido y en algunas aplicaciones de sincronización.
¿Cómo Funciona?
Por dentro, un Generador de Funciones utiliza circuitos electrónicos sofisticados para crear estas formas de onda. Aunque los detalles internos son complejos, la idea básica es que manipula la corriente eléctrica para generar las diferentes formas de voltaje que hemos visto. Puedes imaginarlo como un maestro mezclando ingredientes para crear una receta específica. El maestro controla la cantidad y el momento en que se agregan los ingredientes, el Generador de Funciones controla la corriente y el tiempo para crear la forma de onda deseada.
Los Generadores de Funciones modernos son a menudo digitales, lo que significa que utilizan un microprocesador y un convertidor digital-analógico (DAC) para generar la señal. El microprocesador calcula los valores de la onda que se va a generar y el DAC convierte estos valores digitales en una señal analógica (voltaje) que podemos usar.
Usos en el Mundo Real
¿Dónde se usan estas "fábricas de ondas"? En todas partes donde la electrónica es importante.
Pruebas de Circuitos: Los ingenieros utilizan Generadores de Funciones para inyectar señales conocidas en un circuito y ver cómo responde. Es como darle un "examen" al circuito para ver si funciona correctamente.
Calibración de Equipos: Los instrumentos de medición, como los osciloscopios, necesitan ser calibrados para asegurar que miden correctamente. Los Generadores de Funciones proporcionan las señales de referencia para este proceso.
Diseño Electrónico: Cuando se diseña un nuevo circuito, se usan Generadores de Funciones para simular diferentes condiciones y asegurar que el circuito funcionará como se espera. Es como hacer pruebas en un laboratorio antes de construir el producto final.
En resumen, un Generador de Funciones es una herramienta esencial para cualquier persona que trabaje con electrónica. Es una fábrica de ondas personal que permite crear y controlar señales eléctricas para una gran variedad de aplicaciones. Con un poco de práctica y comprensión, puedes dominar esta herramienta y usarla para crear y probar tus propios circuitos electrónicos.
