Prueba De Vacio Motor De Induccion

La Prueba de Vacío en un Motor de Inducción es una prueba crucial para determinar las pérdidas internas del motor. Es como darle una revisión médica a tu carro, pero enfocada en entender cuánta energía se pierde dentro del motor cuando gira sin carga.

¿Qué mide la Prueba de Vacío?

Principalmente, mide las pérdidas por fricción (rozamiento de los cojinetes) y las pérdidas en el núcleo (debido a la histéresis y las corrientes de Foucault en el hierro del estator). Piensa en esto: incluso si el motor no está moviendo nada, todavía necesita energía para vencer la fricción interna y para magnetizar el hierro.

Pasos para Realizar la Prueba de Vacío:

1. Desconexión de la Carga: Primero, asegúrate de que el motor esté completamente desconectado de cualquier carga mecánica. No debe estar moviendo ninguna máquina, bomba, o cualquier otro dispositivo.
2. Conexión a la Fuente de Alimentación: Conecta el motor a su fuente de alimentación nominal (voltaje y frecuencia especificados en la placa del motor).

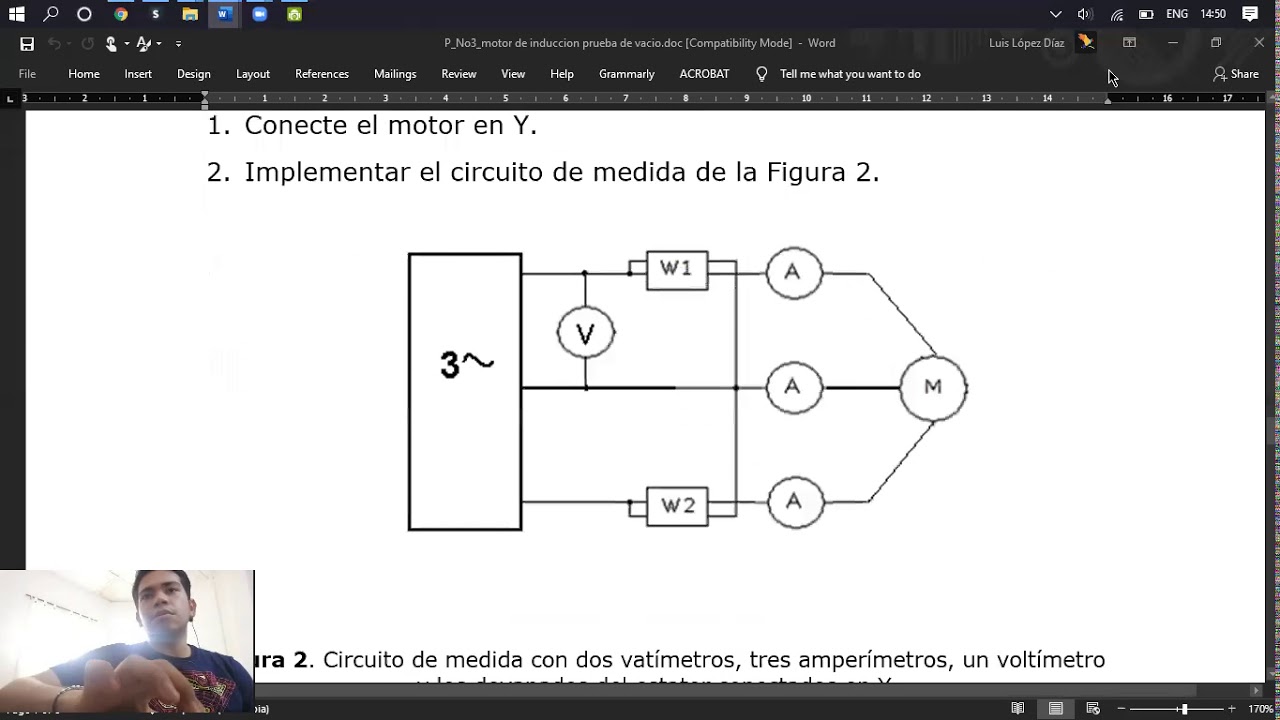

3. Mediciones: Mide el voltaje (V), la corriente (I) y la potencia (P) que consume el motor. Necesitarás un voltímetro, un amperímetro y un vatímetro.
4. Anotación de Datos: Registra cuidadosamente todas las mediciones tomadas. Es importante anotar al menos tres lecturas para tener un promedio y minimizar errores.

Análisis de los Datos:

La potencia medida durante la prueba de vacío (P) es aproximadamente igual a la suma de las pérdidas en el núcleo y las pérdidas por fricción. Es decir:

P (medida) ≈ Pérdidas en el núcleo + Pérdidas por fricción

La corriente medida (I) será relativamente baja, ya que el motor no está trabajando para mover una carga. El voltaje (V) debe ser cercano al voltaje nominal del motor.

Ejemplo Práctico:

Imagina que estás probando un pequeño motor de inducción. Después de conectar el motor sin carga, mides: Voltaje = 220V, Corriente = 1A, Potencia = 50W. Estos 50W representan principalmente las pérdidas en el núcleo y las pérdidas por fricción. Si después de lubricar los cojinetes, la potencia baja a 45W, significa que la lubricación redujo las pérdidas por fricción en 5W.

Importancia de la Prueba:

La prueba de vacío es importante por varias razones:

• Evaluación del Estado del Motor: Ayuda a determinar si las pérdidas internas del motor son normales o si hay algún problema, como cojinetes desgastados o daños en el núcleo.
• Cálculo de la Eficiencia: Los resultados se utilizan para calcular la eficiencia del motor en diferentes condiciones de carga.
• Mantenimiento Preventivo: La prueba puede indicar la necesidad de realizar mantenimiento preventivo, como lubricación o reemplazo de piezas.

En resumen, la Prueba de Vacío es una herramienta poderosa para entender el rendimiento interno de un Motor de Inducción, ayudando a diagnosticar problemas y optimizar su funcionamiento. Entender este proceso es esencial para cualquier persona que trabaje con motores eléctricos.
