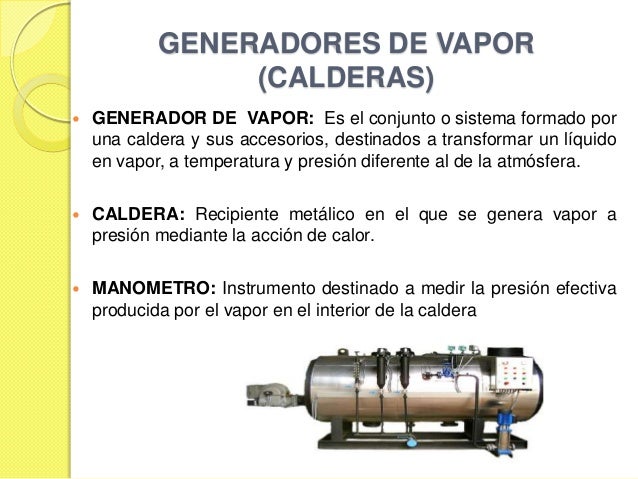

Un generador de vapor, también llamado caldera, es un sistema que produce vapor calentando agua. Este vapor se usa en muchas aplicaciones, como generar electricidad o calentar edificios.
Componentes Principales
Un generador de vapor tiene varias partes importantes que trabajan juntas. Veamos cada una:
1. Hogar o Cámara de Combustión
Es donde se quema el combustible (carbón, gas natural, o petróleo). La energía térmica liberada calienta el agua.
Must Read
Ejemplo: Imagina una estufa de leña. El hogar es donde quemas la leña para generar calor.

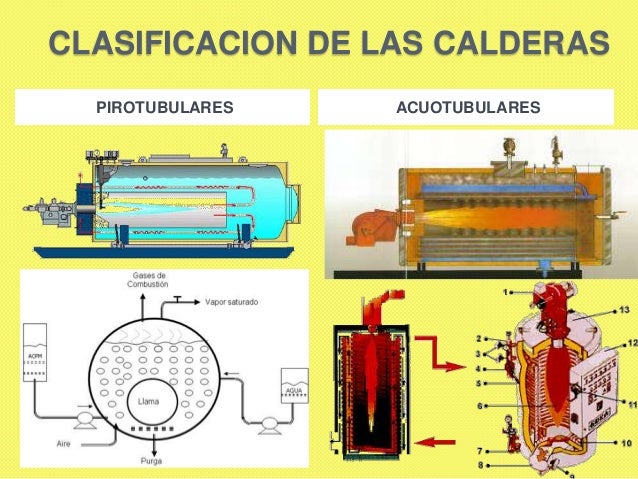

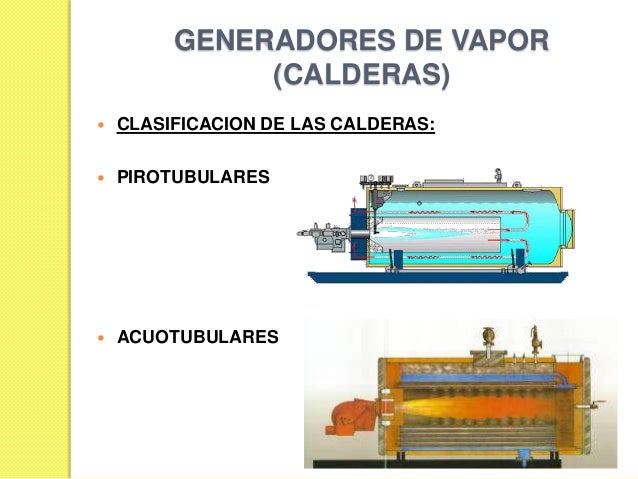

2. Tubos de Agua o de Humo
Son tubos que transportan el agua (tubos de agua) o los gases calientes (tubos de humo) a través de la caldera. Esto maximiza la transferencia de calor al agua.
Ejemplo: Piensa en radiadores en una casa. El agua caliente fluye por los tubos para calentar el ambiente.
3. Domo de Vapor
Es un espacio en la parte superior de la caldera donde se acumula el vapor generado. Ayuda a separar el vapor del agua, asegurando que el vapor que sale sea seco y puro.
Ejemplo: Similar a la tapa de una olla a presión donde el vapor se concentra antes de ser liberado.
4. Tambor de Agua
Almacena el agua que se va a convertir en vapor. También ayuda a regular el nivel de agua en la caldera.
Ejemplo: Como un tanque de agua que alimenta una cafetera.
5. Economizador
Precalienta el agua que entra a la caldera usando el calor de los gases de escape. Esto mejora la eficiencia del generador de vapor.
Ejemplo: Similar a usar el calor residual de un horno para precalentar la comida antes de meterla.
6. Precalentador de Aire
Calienta el aire que se usa para la combustión utilizando el calor de los gases de escape. Esto mejora la combustión y la eficiencia.
Ejemplo: Como un sistema que calienta el aire que entra a un motor de combustión para mejorar su rendimiento.
7. Supercalentador
Aumenta aún más la temperatura del vapor, haciéndolo "supercalentado". El vapor supercalentado es más eficiente para generar electricidad.
Ejemplo: Un horno que puede alcanzar temperaturas extremadamente altas para hacer cerámica.
8. Chimenea
Expulsa los gases de escape de la caldera al exterior.
Ejemplo: Como el tubo de escape de un coche.
9. Sistemas de Control y Seguridad
Incluyen válvulas, bombas, sensores y medidores que controlan y monitorean el funcionamiento del generador de vapor. Estos sistemas aseguran que la caldera funcione de manera segura y eficiente.
Ejemplo: Los frenos y el acelerador de un coche que controlan su velocidad y seguridad.
Comprender las partes de un generador de vapor es crucial para operarlo y mantenerlo de manera segura y eficiente. Cada componente juega un papel vital en la producción de vapor de alta calidad para diversas aplicaciones.
