Motor En Derivación O Motor Shunt

Imagina un motor eléctrico como un equipo de caballos tirando de una carreta. Hay diferentes maneras de enganchar esos caballos, y cada manera da un tipo distinto de motor. Hoy, nos centraremos en el Motor en Derivación, también conocido como Motor Shunt.

¿Por qué "shunt"? Piensa en una vía de tren que se bifurca. Esa bifurcación es un "shunt". En el motor, parte de la corriente eléctrica se "shuntea" o desvía. Se desvía a través de una bobina especial. Esta bobina crea un campo magnético. Este campo magnético interactúa con otro campo magnético para hacer girar el motor.

Cómo funciona un Motor Shunt (Para Visuales)

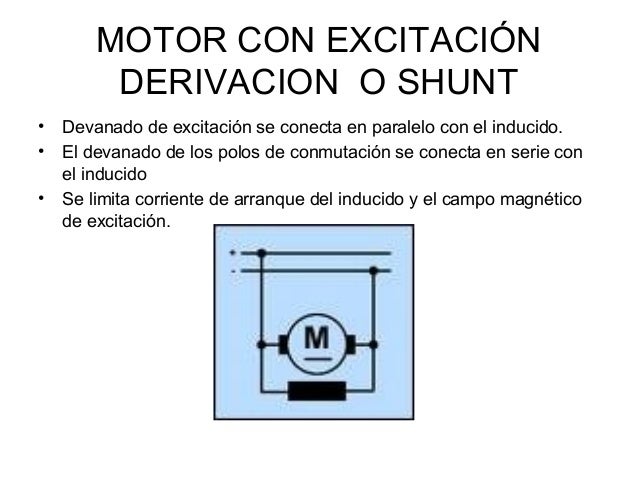

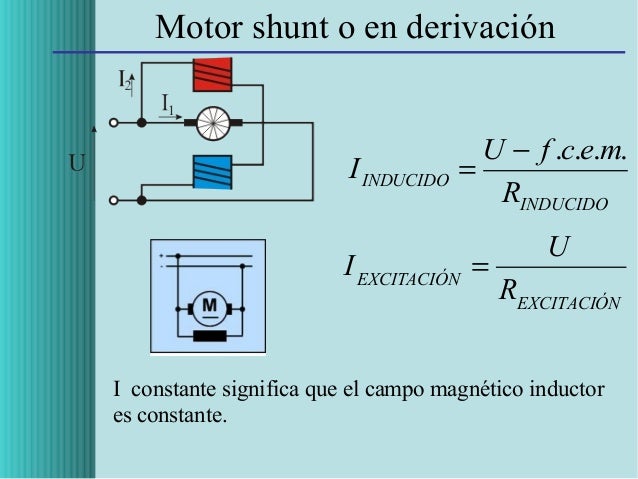

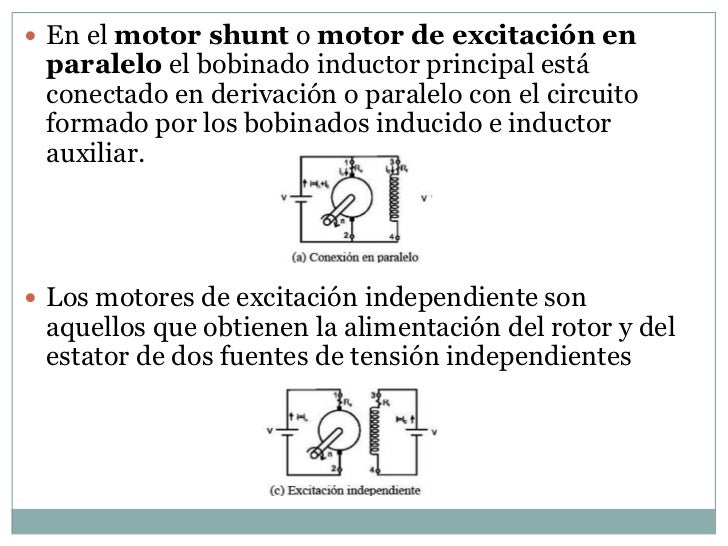

Observa este diagrama: Verás dos partes principales: el Estátor y el Rotor. El Estátor es la parte fija, como el cuerpo del motor. El Rotor es la parte que gira, como el eje que hace girar una rueda.

Dentro del Estátor, hay una bobina enrollada. Esta bobina se conecta en paralelo (¡aquí está el "shunt"!) con la bobina del Rotor. Imagina dos carreteras: una que va directamente a la rueda (Rotor) y otra que se desvía alrededor (Estátor). Ambas carreteras se conectan al final. Esta conexión en paralelo es crucial. Permite que la corriente se divida entre las dos bobinas.

Cuando la corriente fluye, ambas bobinas (Estátor y Rotor) crean campos magnéticos. Estos campos interactúan. Piensa en dos imanes: si los acercas con los polos opuestos, ¡se atraen! Esta atracción y repulsión magnética es lo que hace que el Rotor gire.

Características Clave: ¡Velocidad Constante!

La gran ventaja del motor shunt es su velocidad casi constante. Esto significa que, aunque cambie la carga (la cantidad de "peso" que el motor tiene que mover), la velocidad no varía mucho. Imagínate empujando un carrito. Si le pones un poco más de peso, aún puedes empujarlo casi a la misma velocidad.

¿Por qué es así? Porque la corriente que fluye por la bobina del Estátor (la que está en "shunt") es relativamente independiente de la corriente del Rotor. Esto mantiene el campo magnético del Estátor constante. Un campo magnético constante significa una velocidad de giro más estable.

Ejemplos del Mundo Real

Los motores shunt se usan donde se necesita una velocidad constante, independientemente de la carga. Algunos ejemplos incluyen:

• Tornos: Para cortar metal con precisión, necesitas una velocidad constante de giro.
• Sopladores: Para mantener un flujo de aire constante en sistemas de ventilación.
• Bombas: Para mantener un flujo de líquido constante, independientemente de la presión.
• Cintas transportadoras: Para mover materiales a un ritmo constante.

Ventajas y Desventajas

Ventajas:

• Velocidad casi constante. Ideal para aplicaciones que requieren precisión.
• Control relativamente fácil de la velocidad.

Desventajas:

• Par de arranque bajo. No son ideales para arrancar cargas pesadas desde cero. Piensa en empujar un coche parado: ¡requiere mucha fuerza al principio!
• Más caros que otros tipos de motores (como los motores serie).

En resumen, el motor shunt es un caballo de batalla confiable. Es perfecto para aplicaciones que requieren una velocidad constante, pero no es el mejor para arrancar cargas pesadas. Su diseño inteligente, con la conexión en "shunt" de la bobina del Estátor, le da su característica distintiva: una velocidad que se mantiene firme ante los cambios.
