El Método de la Rigidez, también conocido como el Método de los Desplazamientos, es una herramienta fundamental en el análisis estructural. Se utiliza para determinar las fuerzas internas y los desplazamientos en estructuras como armaduras, vigas y pórticos. Su aplicación es vital en la ingeniería civil y mecánica.
Conceptos Clave

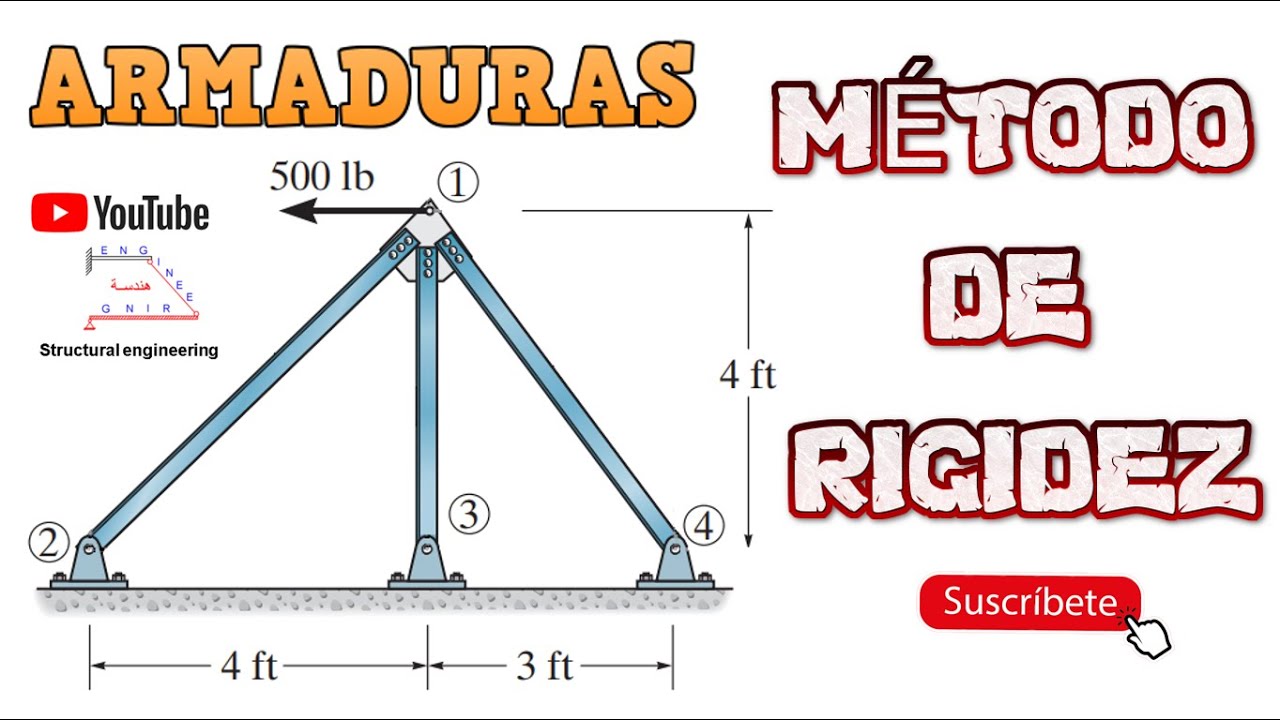

Antes de sumergirnos en los detalles, definamos algunos términos clave. Una armadura es una estructura formada por elementos rectos unidos en nodos. Estos elementos están diseñados para resistir únicamente fuerzas axiales, es decir, tensión o compresión. Los nodos son los puntos de unión donde se conectan los elementos.
La rigidez se refiere a la resistencia de un elemento a la deformación. Cuanto más rígido es un elemento, menos se deforma bajo una carga dada. La matriz de rigidez es una representación matemática de esta propiedad para toda la estructura. Representa la relación entre las fuerzas aplicadas y los desplazamientos resultantes en los nodos.
Must Read
Un grado de libertad representa una posible dirección de desplazamiento o rotación en un nodo. En una armadura plana, cada nodo tiene dos grados de libertad: desplazamiento horizontal y desplazamiento vertical. En el análisis, buscamos resolver estos desplazamientos desconocidos.
Fundamentos del Método
El Método de la Rigidez se basa en la relación entre fuerzas y desplazamientos. Esta relación se expresa mediante la siguiente ecuación fundamental: {F} = [K] {D}. Aquí, {F} es el vector de fuerzas nodales aplicadas, [K] es la matriz de rigidez de la estructura, y {D} es el vector de desplazamientos nodales.

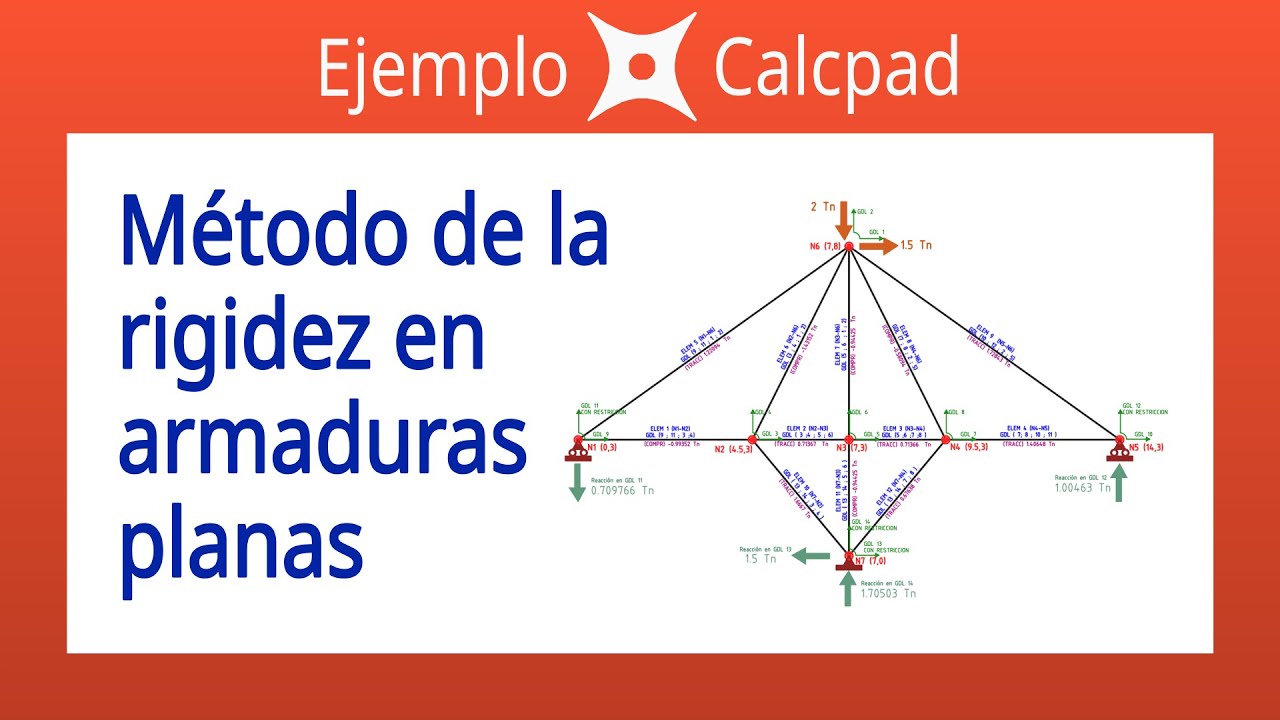

El proceso implica varios pasos clave. Primero, se construye la matriz de rigidez para cada elemento individual de la armadura. Luego, estas matrices de rigidez elementales se ensamblan para formar la matriz de rigidez global de la estructura. Las condiciones de contorno, como los apoyos fijos o articulados, se incorporan a la matriz global.
Una vez ensamblada la matriz de rigidez global y aplicadas las condiciones de contorno, se resuelve el sistema de ecuaciones para obtener los desplazamientos nodales. Con los desplazamientos conocidos, se pueden calcular las fuerzas internas en cada elemento de la armadura (tensión o compresión).
Ejemplo Simplificado

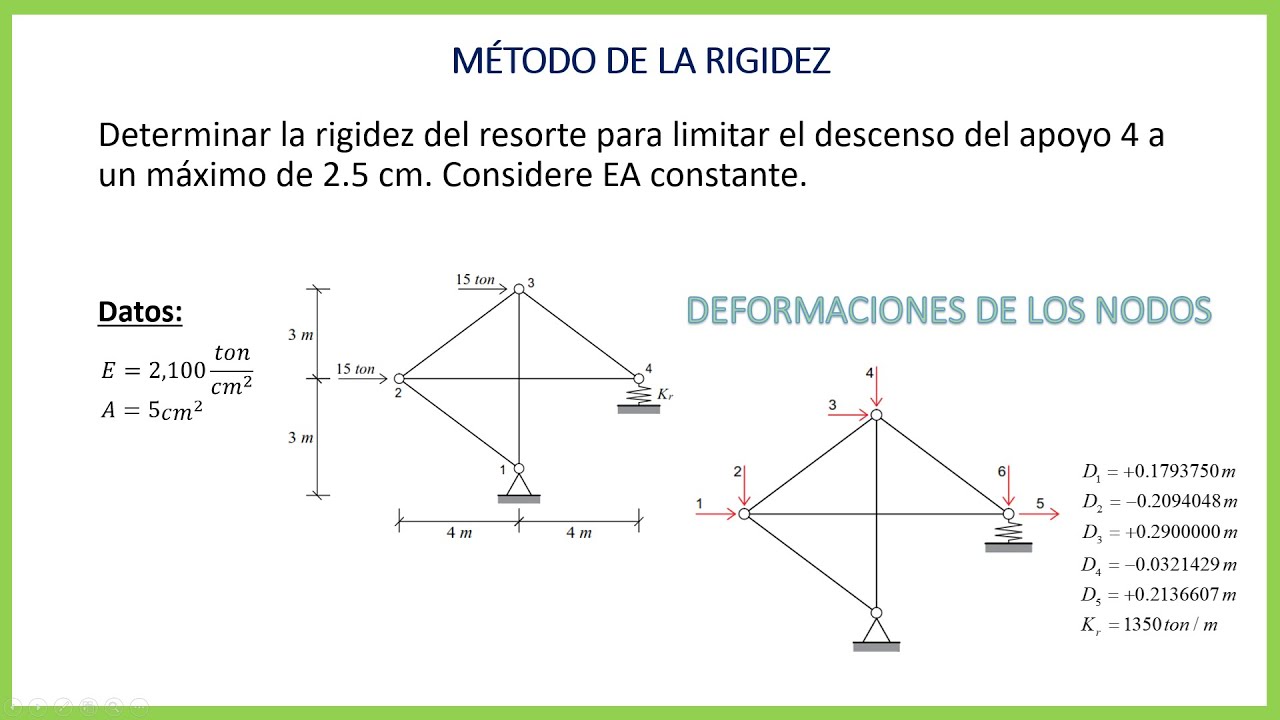

Consideremos una armadura simple con dos barras unidas en un nodo. Supongamos que conocemos las propiedades de los materiales (módulo de elasticidad, E) y las áreas de sección transversal (A) de las barras. También conocemos las longitudes (L) de las barras. La rigidez axial de cada barra se calcula como EA/L.
Para construir la matriz de rigidez global, necesitamos considerar las orientaciones de las barras. Las componentes horizontales y verticales de las fuerzas en cada barra contribuyen a las fuerzas nodales en las direcciones correspondientes. El ensamblaje implica sumar las contribuciones de cada barra a la matriz global.

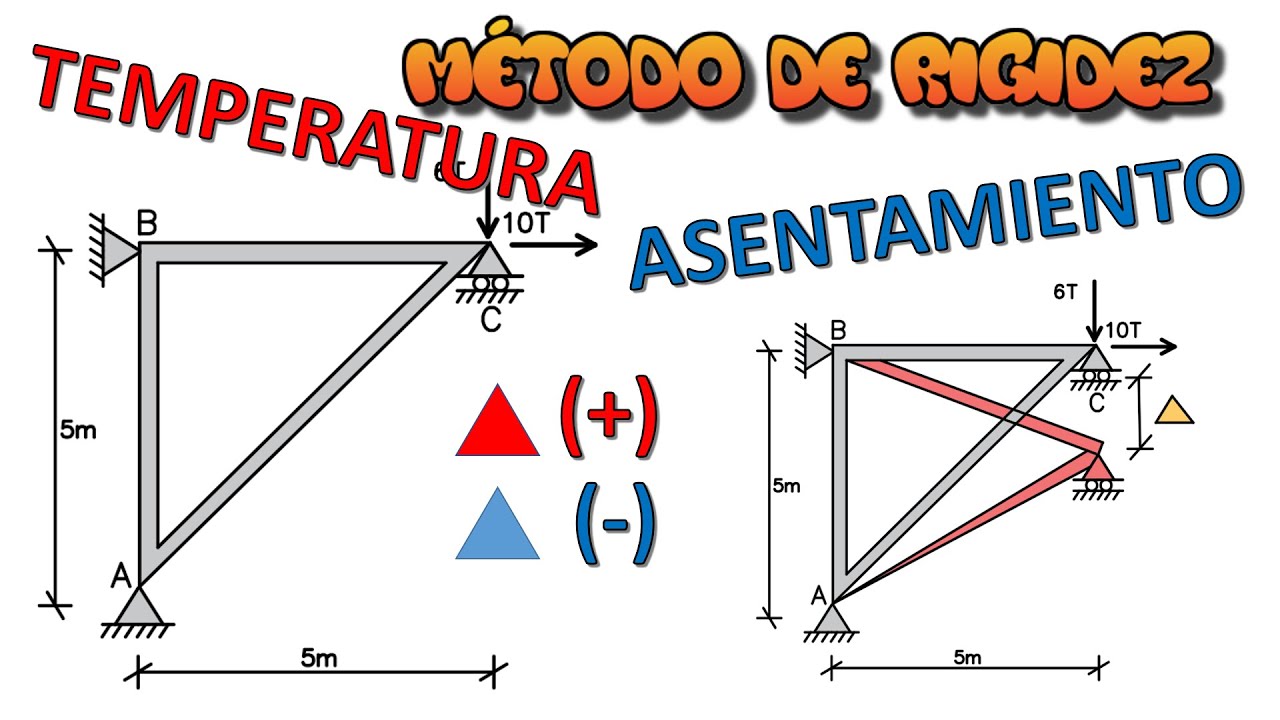

Después de aplicar las condiciones de contorno (por ejemplo, nodos fijos), podemos resolver el sistema de ecuaciones para encontrar los desplazamientos del nodo libre. Con estos desplazamientos, podemos calcular las fuerzas axiales en cada barra usando la relación constitutiva (ley de Hooke): F = EA/L * ΔL, donde ΔL es el cambio de longitud de la barra.
Aplicaciones Reales
El Método de la Rigidez se utiliza ampliamente en el diseño y análisis de estructuras de ingeniería. Los puentes, las torres de transmisión, los edificios y las estructuras aeroespaciales son ejemplos de sistemas donde este método es esencial. Permite a los ingenieros predecir el comportamiento de estas estructuras bajo diferentes cargas y garantizar su seguridad y estabilidad.
Los programas de software de análisis estructural, como SAP2000, ANSYS y ETABS, implementan el Método de la Rigidez (o sus variantes más avanzadas) para automatizar el proceso de análisis. Estos programas permiten a los ingenieros modelar estructuras complejas y realizar análisis detallados en un tiempo mucho menor que el que tomaría realizar cálculos manuales.
En resumen, el Método de la Rigidez es una herramienta poderosa para el análisis estructural. Comprender sus fundamentos es crucial para cualquier ingeniero que trabaje en el diseño y análisis de estructuras. Su aplicación garantiza la seguridad y eficiencia de las construcciones modernas.
