La línea de carga de un diodo es una representación gráfica que muestra las posibles combinaciones de corriente (I) y voltaje (V) en un circuito que contiene un diodo y una resistencia. Es una herramienta crucial para analizar el comportamiento del diodo en un circuito específico y determinar el punto de operación o punto Q.
El primer paso para trazar la línea de carga es identificar la ecuación de la línea de carga. Esta ecuación se deriva de la Ley de Ohm aplicada al circuito, considerando la fuente de voltaje (Vcc) y la resistencia (R) conectada en serie con el diodo. La ecuación general es: Vcc = Vd + I * R, donde Vd es el voltaje a través del diodo.
Para graficar la línea de carga, se necesitan dos puntos. Estos puntos se obtienen al considerar dos casos extremos: cuando la corriente es cero y cuando el voltaje a través del diodo es cero. Cuando I = 0, entonces Vd = Vcc. Cuando Vd = 0, entonces I = Vcc / R. Estos dos puntos, (0, Vcc) y (Vcc/R, 0), se representan en un gráfico de corriente vs. voltaje, y la línea que los une es la línea de carga.
Must Read

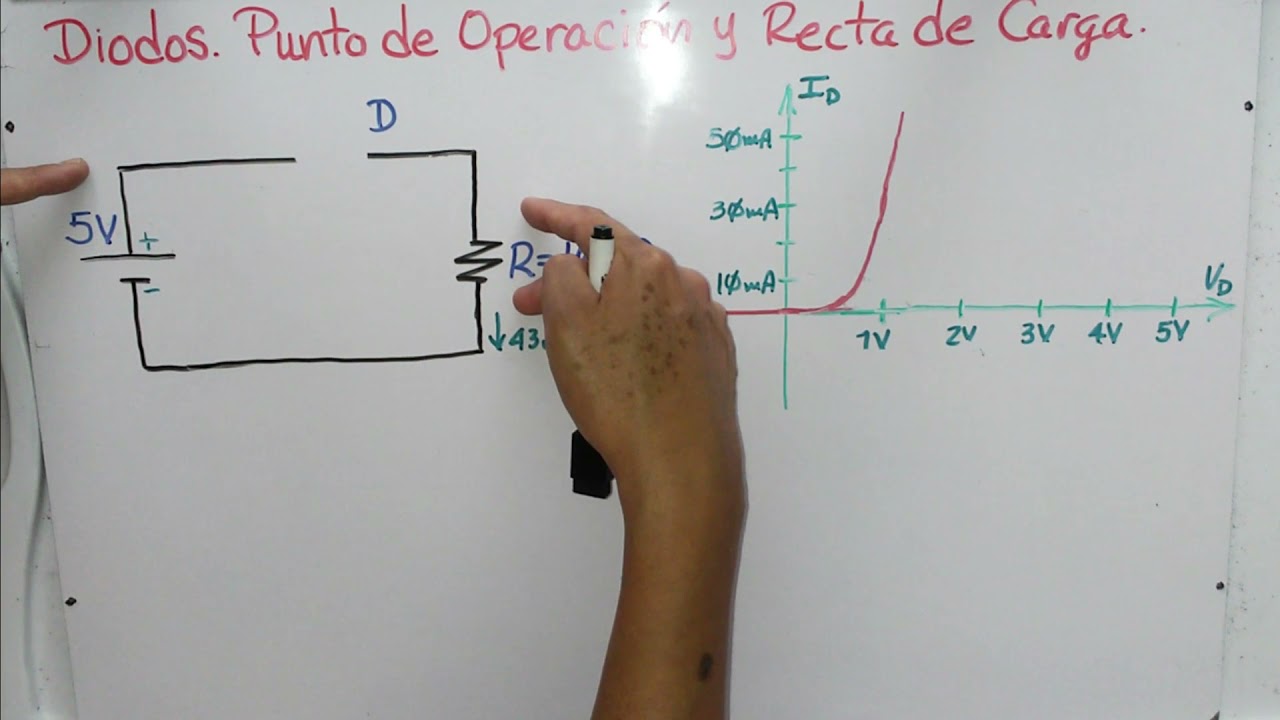

El punto Q se encuentra en la intersección de la línea de carga con la curva característica del diodo (la curva que representa la relación voltaje-corriente específica del diodo). Este punto representa el voltaje y la corriente reales que existirán en el diodo en ese circuito específico. Determinar el punto Q es esencial para comprender cómo funcionará el circuito, especialmente en aplicaciones de amplificación o conmutación.

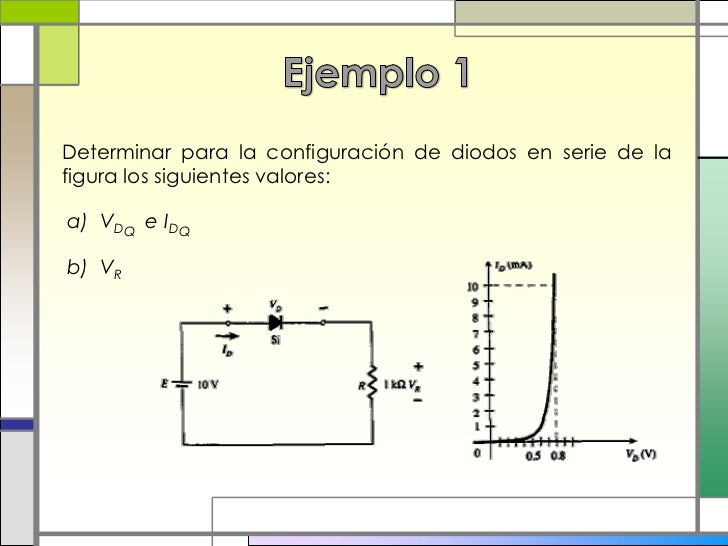

Ejemplo 1: Supongamos que Vcc = 5V y R = 1kΩ. Entonces, cuando I = 0, Vd = 5V. Cuando Vd = 0, I = 5V / 1kΩ = 5mA. La línea de carga pasa por los puntos (0, 5V) y (5mA, 0).
Ejemplo 2: Un circuito similar con Vcc = 12V y R = 2.2kΩ tendría una línea de carga que pasa por (0, 12V) y (5.45mA, 0) (aproximadamente, ya que 12V / 2.2kΩ ≈ 5.45mA).
En aplicaciones del mundo real, la línea de carga se utiliza para diseñar y analizar circuitos con diodos, como rectificadores, limitadores y circuitos de protección. Permite a los ingenieros predecir el comportamiento del circuito y seleccionar los componentes adecuados para un rendimiento óptimo. Especialmente en circuitos de polarización donde se busca una operación estable.
