La Ley de Ohm es una relación fundamental en la electricidad que describe cómo se relacionan el voltaje (V), la corriente (I), y la resistencia (R) en un circuito. Específicamente, establece que el voltaje a través de un conductor es directamente proporcional a la corriente que fluye a través de él, donde la resistencia es la constante de proporcionalidad. La fórmula básica es: V = I * R.

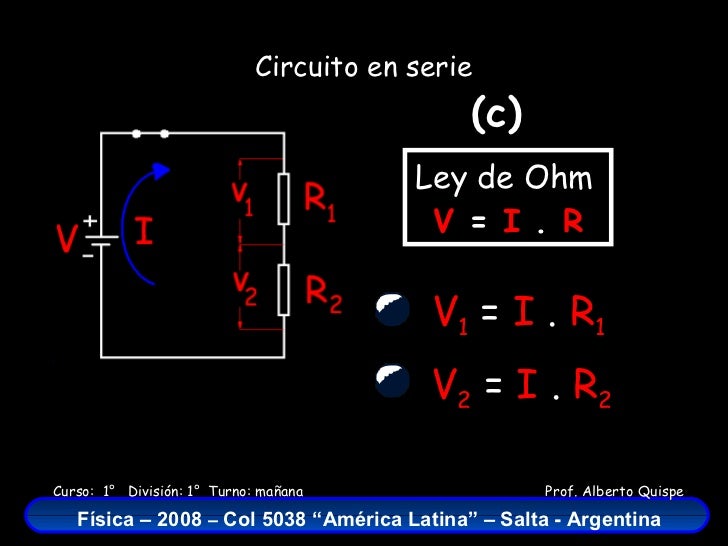

En un circuito en serie, todos los componentes están conectados a lo largo de una sola trayectoria, lo que significa que la misma corriente fluye a través de cada componente. Esto tiene implicaciones importantes para la aplicación de la Ley de Ohm.
Aplicación en Circuitos en Serie: Una Guía Paso a Paso
Para solucionar problemas en circuitos en serie usando la Ley de Ohm, sigue estos pasos:
Must Read
- Paso 1: Calcular la Resistencia Total (RT). En un circuito en serie, la resistencia total es la suma de todas las resistencias individuales: RT = R1 + R2 + R3 + ...
- Paso 2: Calcular la Corriente Total (I). Usa la Ley de Ohm (I = V / R) para calcular la corriente que fluye a través del circuito. Aquí, V es el voltaje total aplicado al circuito y R es la resistencia total calculada en el paso anterior. Recuerda, la misma corriente fluye por todos los resistores en un circuito en serie.
- Paso 3: Calcular la Caída de Voltaje en Cada Resistencia (Vi). Usa la Ley de Ohm (V = I * R) para calcular la caída de voltaje a través de cada resistor individual. Usa la corriente total (I) que calculaste en el paso 2 y la resistencia del resistor específico (Ri).
Ejemplo Práctico
Imagina un circuito en serie con una batería de 12V y dos resistencias: R1 = 4Ω y R2 = 2Ω.
- Paso 1: RT = 4Ω + 2Ω = 6Ω
- Paso 2: I = 12V / 6Ω = 2A. Así que 2 amperios fluyen a través de todo el circuito.
- Paso 3: V1 = 2A * 4Ω = 8V (caída de voltaje en R1) y V2 = 2A * 2Ω = 4V (caída de voltaje en R2). Nota que 8V + 4V = 12V, el voltaje total aplicado.
Recuerda que la suma de las caídas de voltaje en cada resistencia de un circuito en serie siempre será igual al voltaje total aplicado. Esta es una característica importante para verificar tus cálculos.
