La Instrumentación Electrónica es la disciplina que se encarga de la medición, el control y el análisis de variables físicas mediante el uso de instrumentos electrónicos. Es esencial en diversas áreas como la industria, la medicina, la investigación y el desarrollo, permitiendo monitorizar procesos, garantizar la calidad y optimizar el rendimiento. Se basa fundamentalmente en la conversión de señales físicas a señales eléctricas para su posterior procesamiento y análisis.
Un componente crucial de la instrumentación electrónica son los Transductores. Estos dispositivos convierten una magnitud física (temperatura, presión, luz, sonido, etc.) en una señal eléctrica, generalmente un voltaje o una corriente. Imagina un termómetro digital; el sensor interno es un transductor que convierte la temperatura en una señal eléctrica que la pantalla muestra como grados Celsius o Fahrenheit.

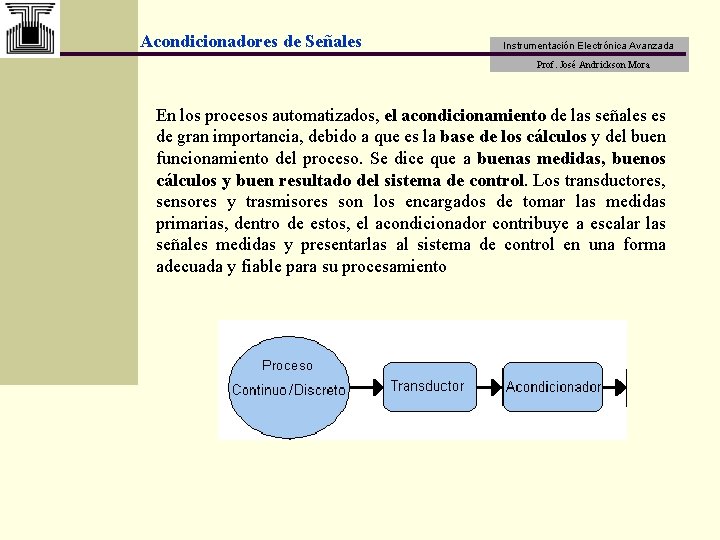

Cómo funciona un sistema de instrumentación:
- Detección: El transductor detecta la magnitud física.
- Conversión: La magnitud física se convierte en una señal eléctrica. Ejemplo: Un termopar genera un pequeño voltaje proporcional a la diferencia de temperatura entre dos puntos.
- Acondicionamiento de Señal: La señal del transductor suele ser débil, ruidosa o incompatible con los sistemas de procesamiento. Aquí entran los Acondicionadores de Señal.
Acondicionamiento de Señal: La clave para obtener datos precisos.
Los acondicionadores de señal realizan operaciones importantes para mejorar la señal del transductor. Entre ellas se encuentran:
Must Read

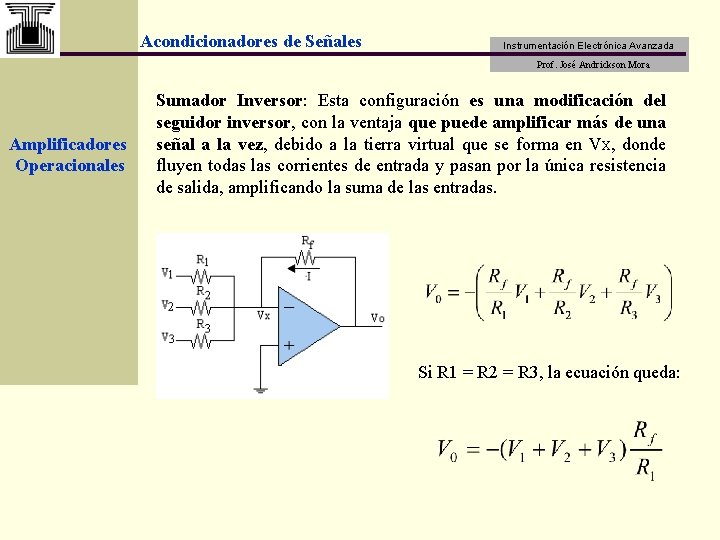

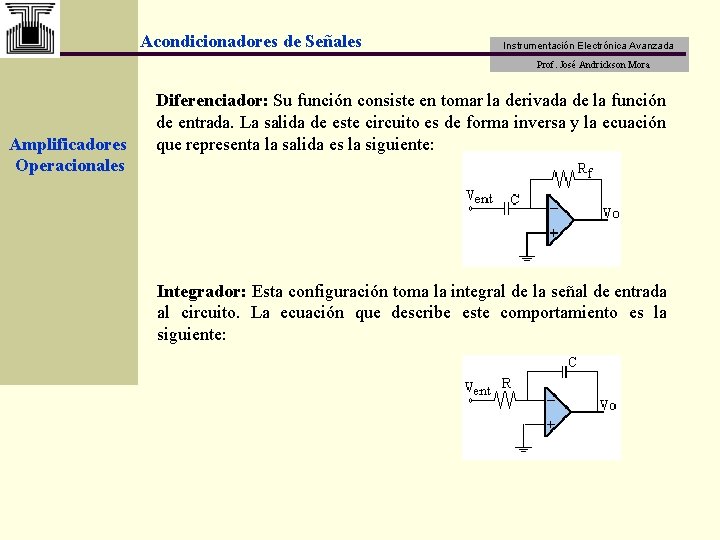

- Amplificación: Aumenta la amplitud de la señal, haciéndola más detectable. Ejemplo: Un amplificador operacional (op-amp) puede multiplicar la señal de un sensor de presión de 1mV a 1V.
- Filtrado: Elimina el ruido y las interferencias. Ejemplo: Un filtro pasa-bajos puede eliminar el ruido de alta frecuencia en la señal de un micrófono.

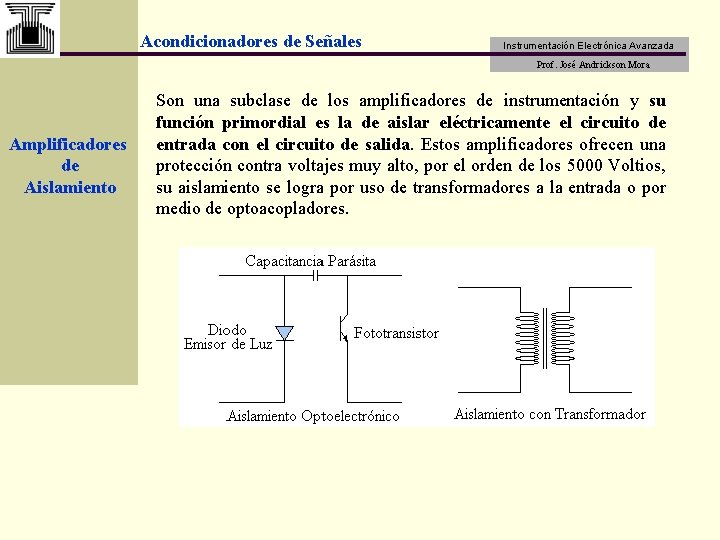

- Aislamiento: Protege los circuitos de medición de altas tensiones. Ejemplo: Un aislador galvánico protege un microcontrolador de voltajes peligrosos provenientes de un sensor industrial.
- Linealización: Corrige las no-linealidades del transductor. Ejemplo: Algunos termistores tienen una respuesta de temperatura no lineal que necesita ser corregida por un circuito de linealización.
- Conversión de Offset: Ajusta el punto cero de la señal. Ejemplo: Restar una tensión constante para que la lectura comience en cero.
En resumen, la instrumentación electrónica, con sus transductores y acondicionadores de señal, es fundamental para la medición y el control preciso en una amplia gama de aplicaciones. Dominar estos conceptos permite entender y solucionar problemas en sistemas de medición y control, garantizando la fiabilidad y exactitud de los datos.
