Vamos a explorar un método topográfico muy útil: el uso de los hilos estadimétricos para determinar distancias horizontales y verticales con un teodolito.
¿Qué son los Hilos Estadimétricos?

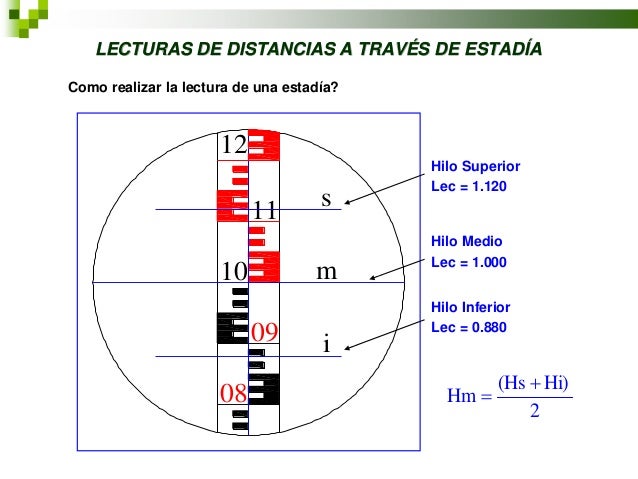

Los hilos estadimétricos son dos líneas horizontales adicionales grabadas en el retículo de un teodolito, ubicadas equidistantes del hilo central. Estos hilos, superior e inferior, permiten realizar mediciones de distancia utilizando una mira estadimétrica colocada a una distancia desconocida del teodolito. El intervalo entre estos hilos es fijo y conocido.
Imaginen una regla con tres líneas horizontales finas en el centro de su mira telescópica. Estas tres líneas son los hilos estadimétricos, y la clave está en la diferencia de lectura que obtenemos al apuntar a una mira graduada (estadía).
Must Read
El teodolito, recordemos, es un instrumento de precisión que mide ángulos horizontales y verticales. Su combinación con la estadía y los hilos estadimétricos nos proporciona la información necesaria para calcular distancias.
Medición de Distancia Horizontal
La distancia horizontal se calcula utilizando una fórmula sencilla. Esta fórmula relaciona el intervalo estadimétrico (la diferencia entre las lecturas del hilo superior e inferior en la mira) con una constante estadimétrica (generalmente 100) y un factor de corrección (que usualmente se desprecia en mediciones de precisión media).
La fórmula básica es: Distancia Horizontal (DH) = K * (Lectura del Hilo Superior - Lectura del Hilo Inferior) + C, donde: K es la constante estadimétrica (usualmente 100), y C es la constante de adición (usualmente 0). En la mayoría de los casos, simplemente usamos DH = 100 * (Lectura Sup. - Lectura Inf.)
Por ejemplo, si la lectura del hilo superior es 1.85 metros y la del hilo inferior es 1.65 metros, la distancia horizontal sería: DH = 100 * (1.85 - 1.65) = 100 * 0.20 = 20 metros.
Medición de Distancia Vertical
Para determinar la diferencia de elevación o distancia vertical, necesitamos conocer tanto la distancia horizontal como el ángulo vertical medido con el teodolito. Este ángulo es el ángulo que forma la línea de visión del teodolito con la horizontal.
Una vez que tenemos la distancia horizontal (DH) y el ángulo vertical (α), podemos calcular la diferencia de elevación (DV) usando la trigonometría. La fórmula es: Distancia Vertical (DV) = DH * sen(α). Es crucial asegurarse de que la calculadora esté configurada en grados si el ángulo está en grados.
Supongamos que tenemos una distancia horizontal de 20 metros y un ángulo vertical de 5 grados. La distancia vertical sería: DV = 20 * sen(5°) ≈ 20 * 0.087 ≈ 1.74 metros. Esto significa que el punto en la mira está aproximadamente 1.74 metros más alto (si el ángulo es positivo) o más bajo (si el ángulo es negativo) que la altura del instrumento del teodolito.
Aplicaciones Prácticas
El uso de hilos estadimétricos con teodolito tiene varias aplicaciones en el campo de la topografía y la ingeniería. Es un método rápido y relativamente preciso para levantamientos preliminares, replanteos de baja precisión y determinación de perfiles.
Por ejemplo, en la creación de mapas topográficos, se pueden tomar múltiples lecturas desde una estación para determinar la posición y elevación de diferentes puntos en el terreno. Esto permite generar un modelo digital del terreno (MDT) con información sobre la altura y la forma del terreno.
Otra aplicación común es en la construcción, donde se pueden utilizar los hilos estadimétricos para replantear puntos de referencia, determinar la pendiente de un terreno o verificar la altura de terraplenes y cortes. Si bien no es tan preciso como las mediciones con estación total, es una herramienta valiosa para tareas que no requieren alta precisión.
Consideraciones Finales
Aunque el método de los hilos estadimétricos es relativamente sencillo, es importante tener en cuenta algunas consideraciones para obtener resultados precisos. Asegúrate de que la mira esté vertical y que el teodolito esté correctamente nivelado.
El error en las lecturas de los hilos estadimétricos se propaga directamente al cálculo de la distancia. Por lo tanto, es crucial realizar las lecturas con cuidado y verificar los resultados siempre que sea posible.
En resumen, los hilos estadimétricos ofrecen una forma eficiente y práctica de medir distancias horizontales y verticales con un teodolito, siendo una herramienta valiosa en diversas aplicaciones topográficas y de ingeniería.
