El funcionamiento de un sistema hidráulico en maquinaria pesada puede parecer complejo. Sin embargo, se puede entender dividiéndolo en partes más pequeñas. Cada parte tiene una función específica. Comprender estas funciones es clave para entender el sistema completo.
Componentes Principales del Sistema Hidráulico
Un sistema hidráulico consta de varios componentes. Estos componentes trabajan juntos para generar fuerza. Esta fuerza se usa para realizar trabajo, como levantar cargas o mover equipos.
La bomba hidráulica es el corazón del sistema. Convierte energía mecánica en energía hidráulica. Aspira fluido hidráulico del tanque y lo envía al sistema.
Must Read
El tanque hidráulico almacena el fluido. También permite que el aire se separe del fluido. Además, ayuda a disipar el calor.
Las válvulas de control dirigen el flujo del fluido. Controlan la presión y la dirección. Permiten que el operador controle la maquinaria.
Los cilindros hidráulicos convierten la energía hidráulica en energía mecánica lineal. Mueven componentes de la maquinaria. Son esenciales para levantar, empujar y jalar.
Las mangueras y tuberías transportan el fluido. Conectan los diferentes componentes del sistema. Deben ser resistentes para soportar altas presiones.
Flujo del Fluido Hidráulico
El fluido hidráulico sigue un camino específico. Este camino asegura que la energía se entregue donde se necesita. El fluido es el medio por el cual se transmite la fuerza.
La bomba aspira el fluido del tanque. Lo presuriza y lo envía a las válvulas. Las válvulas dirigen el flujo al cilindro correcto.
El cilindro recibe el fluido a presión. Se extiende o retrae, moviendo el componente. El fluido regresa al tanque para ser reutilizado.
Presión y Control
La presión es crucial para el funcionamiento. Un sistema bien controlado es un sistema eficiente. La seguridad depende del control preciso de la presión.
Las válvulas de alivio limitan la presión máxima. Protegen el sistema de daños. Se abren si la presión excede el límite seguro.
Las válvulas reductoras de presión disminuyen la presión en ciertas áreas. Permiten diferentes presiones para diferentes funciones. Esto optimiza el rendimiento.
Las válvulas de control direccional dirigen el flujo. Cambian la dirección del movimiento del cilindro. Permiten el control preciso de la maquinaria.
Mantenimiento y Diagnóstico
El mantenimiento regular es esencial. Un sistema bien mantenido funciona de manera óptima. El diagnóstico temprano previene problemas mayores.
Verificar los niveles de fluido es importante. El fluido debe estar limpio y en el nivel correcto. Un nivel bajo puede causar daños.
Inspeccionar las mangueras y tuberías es crucial. Buscar fugas o daños. Reemplazar las piezas dañadas de inmediato.
Monitorear la presión es esencial. Asegurarse de que esté dentro del rango operativo. Una presión incorrecta indica un problema.

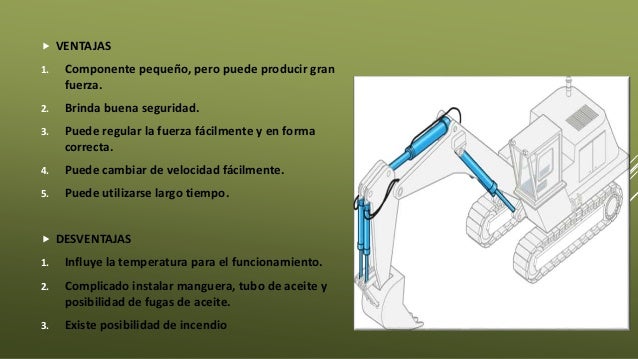

Ejemplo Práctico: Sistema de Elevación de una Excavadora
Consideremos el sistema de elevación de una excavadora. Este sistema utiliza cilindros hidráulicos para levantar el brazo. Entender este ejemplo consolida la comprensión general.
La bomba envía fluido a las válvulas. El operador usa las palancas para controlar las válvulas. Las válvulas dirigen el flujo a los cilindros.
Los cilindros se extienden, levantando el brazo. La fuerza generada por los cilindros levanta la carga. Las válvulas permiten bajar el brazo con control.
El fluido regresa al tanque después de completar el ciclo. El ciclo se repite para levantar y bajar el brazo continuamente. Este es un ejemplo de la aplicación de los principios hidráulicos.
