¡Hola, futuros ingenieros e ingenieras! Vamos a sumergirnos (literalmente) en el mundo de las fuerzas hidrostáticas sobre superficies planas. No te preocupes, no es tan complicado como suena. Piensa en un submarino, o en la compuerta de una presa. ¡Todo se basa en la presión del agua!
Imagina una piscina. Cuanto más profundo nadas, más presión sientes en tus oídos. Esa presión es la que vamos a estudiar. Es la fuerza que el agua ejerce sobre cualquier superficie sumergida.
Conceptos Clave: Presión y Centro de Presión

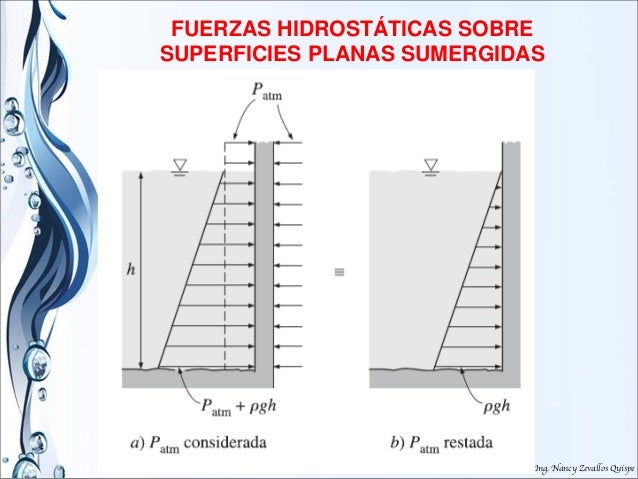

La presión hidrostática es la fuerza por unidad de área que el agua ejerce. Es como la fuerza que el viento ejerce sobre una vela, pero bajo el agua. Aumenta con la profundidad. Mayor profundidad, mayor presión.
Must Read
Piénsalo así: Imagina una pila de libros. El libro de abajo soporta el peso de todos los libros de arriba. En el agua, ocurre algo similar. Cada "capa" de agua soporta el peso de las capas superiores.
El centro de presión es el punto donde podemos considerar que actúa la fuerza total. No es el centro geométrico de la superficie. Está ligeramente más abajo. La presión aumenta con la profundidad, por lo que la parte inferior de la superficie recibe más fuerza. Por lo tanto, el centro de presión se desplaza hacia abajo.
Ejemplo Resuelto: Compuerta Rectangular
Supongamos que tenemos una compuerta rectangular sumergida verticalmente en agua. La compuerta tiene una altura h y un ancho b. La parte superior de la compuerta está a una profundidad d de la superficie del agua.
Queremos calcular la fuerza hidrostática total (F) que actúa sobre la compuerta y la ubicación del centro de presión (yp) medido desde la superficie del agua.
Primero, necesitamos calcular la fuerza. La fuerza total es igual a la presión en el centroide multiplicada por el área de la compuerta. Es decir, F = Pc * A
La presión en el centroide se calcula como Pc = γ * yc donde γ es el peso específico del agua (aproximadamente 9810 N/m3) y yc es la profundidad del centroide de la compuerta. yc = d + h/2. El área de la compuerta es A = b * h. Entonces, F = γ * (d + h/2) * b * h
Ahora vamos a calcular la ubicación del centro de presión. La fórmula general para esto es: yp = yc + (Ixx / (A * yc)) donde Ixx es el momento de inercia del área alrededor de su centroide.
Para un rectángulo, Ixx = (b * h3) / 12. Sustituyendo los valores, obtenemos yp = (d + h/2) + ((b * h3) / (12 * b * h * (d + h/2))). Simplificando, yp = (d + h/2) + (h2 / (12 * (d + h/2)))
Visualiza esto: La fuerza total es como si toda la presión estuviera concentrada en un solo punto. Ese punto es el centro de presión.
Aplicaciones Reales
Las fuerzas hidrostáticas son cruciales en el diseño de presas. Los ingenieros deben calcular la fuerza que el agua ejerce sobre la estructura para asegurarse de que sea lo suficientemente fuerte para soportarla.
También son importantes en el diseño de submarinos y otros vehículos sumergibles. La estructura debe resistir la inmensa presión del agua a grandes profundidades.
Piensa en las ventanas de un acuario. Deben ser muy gruesas para resistir la presión del agua. El cálculo de esa presión es una aplicación directa de estos principios.
Espero que este ejemplo te haya dado una idea clara. ¡Recuerda practicar con diferentes problemas para dominar completamente el tema! Y busca "Fuerzas Hidrostaticas Sobre Superficies Planas Ejercicios Resueltos Pdf" para encontrar más ejemplos.
