Hola! Vamos a explorar el diagrama de tiempo de un flip-flop D. Entender esto es crucial para comprender el funcionamiento de circuitos digitales. No te preocupes, lo explicaremos paso a paso.
¿Qué es un Flip-Flop D?
Un flip-flop D es un tipo de circuito secuencial. Es un bloque de construcción fundamental en electrónica digital. Almacena un bit de información.
La "D" viene de "Data". El flip-flop D transfiere el valor de su entrada D a su salida Q. Esto ocurre en el borde de un pulso de reloj.
Must Read
Tiene dos entradas principales: la entrada de Datos (D) y la entrada de Reloj (CLK). También puede tener entradas de Set y Reset para inicializar su estado.
Entendiendo el Diagrama de Tiempo

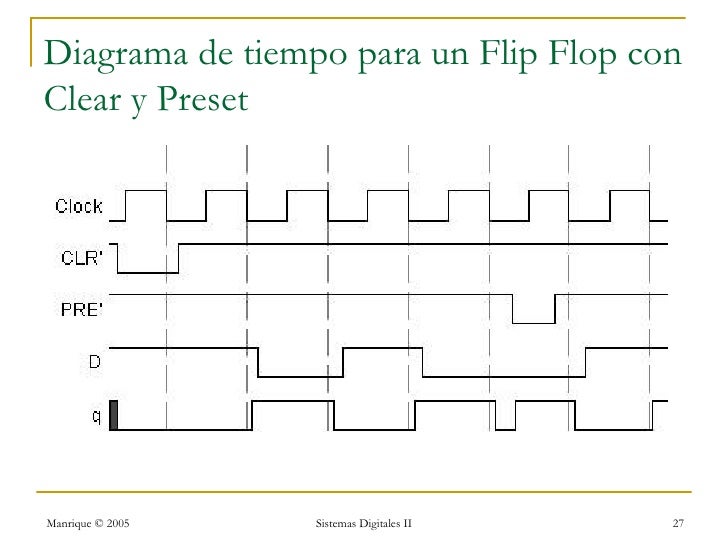

Un diagrama de tiempo muestra cómo cambian las señales con el tiempo. Es una representación gráfica de la evolución de las señales. Nos permite visualizar el comportamiento del flip-flop.
El diagrama muestra las señales de entrada y salida. Estas señales están en función del tiempo. Observamos como la entrada D y la señal del reloj afectan a la salida Q.
Generalmente, el eje horizontal representa el tiempo. El eje vertical representa el valor lógico de la señal (0 o 1).
Elementos Clave del Diagrama de Tiempo del Flip-Flop D
El diagrama de tiempo se centra en el comportamiento de las señales.
Reloj (CLK): La señal de reloj es fundamental. El flip-flop D reacciona a los cambios en esta señal. Generalmente al flanco ascendente o descendente.
Entrada D: Esta es la entrada de datos. El valor en D se almacena en la salida Q cuando ocurre el evento del reloj.
Salida Q: Esta es la salida del flip-flop. Representa el valor almacenado. Cambia en respuesta a la entrada D y la señal del reloj.
Interpretando el Diagrama de Tiempo Paso a Paso
Analicemos cómo se interpreta el diagrama:
1. Identifica los flancos del reloj: Busca los flancos ascendentes (de 0 a 1) o descendentes (de 1 a 0) de la señal del reloj. El flip-flop reacciona en estos momentos.
2. Observa el valor de la entrada D: Justo antes del flanco del reloj, verifica el valor de la entrada D.
3. Determina la salida Q: En el flanco del reloj, la salida Q tomará el valor que tenía la entrada D. Si D era 1, Q se convierte en 1. Si D era 0, Q se convierte en 0.
4. La salida Q permanece constante: Hasta el siguiente flanco del reloj, la salida Q mantiene su valor, independientemente de los cambios en la entrada D.
Ejemplo Práctico
Imagina que en el flanco ascendente del reloj, la entrada D es 1. Entonces, la salida Q se establece en 1. Si luego la entrada D cambia a 0, la salida Q no cambiará hasta el siguiente flanco del reloj.
Si en el siguiente flanco ascendente del reloj, la entrada D es 0, la salida Q cambiará a 0.
Así sucesivamente, la salida Q seguirá los valores de la entrada D, pero solo en los flancos del reloj.
Aplicaciones
Los flip-flops D son usados en varios circuitos. Se utilizan en registros de desplazamiento, contadores y memorias. Su capacidad de almacenar datos es muy útil.
En un registro de desplazamiento, varios flip-flops D se conectan en serie. Los datos se desplazan de un flip-flop a otro con cada pulso del reloj.
En un contador, los flip-flops D se configuran para cambiar de estado con cada pulso de reloj. Esto permite contar eventos.
Conclusión
El diagrama de tiempo del flip-flop D es esencial. Nos ayuda a entender cómo funciona este circuito. Analizarlo es fundamental para el diseño y análisis de circuitos digitales. Con práctica, interpretar estos diagramas se vuelve más sencillo.
