Vamos a sumergirnos en el mundo de los Generadores de Corriente Continua (CC), también conocidos como generadores DC. Estos dispositivos convierten la energía mecánica en energía eléctrica en forma de corriente continua. Para entenderlos mejor, vamos a resolver algunos ejercicios prácticos. ¡Prepárate para aprender!
¿Qué es un Generador de Corriente Continua?

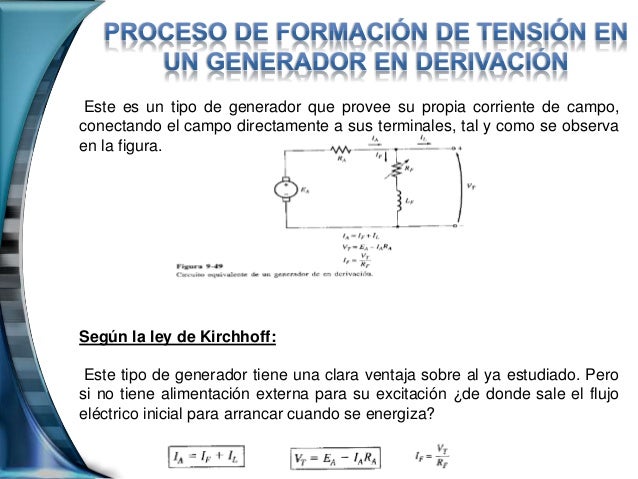

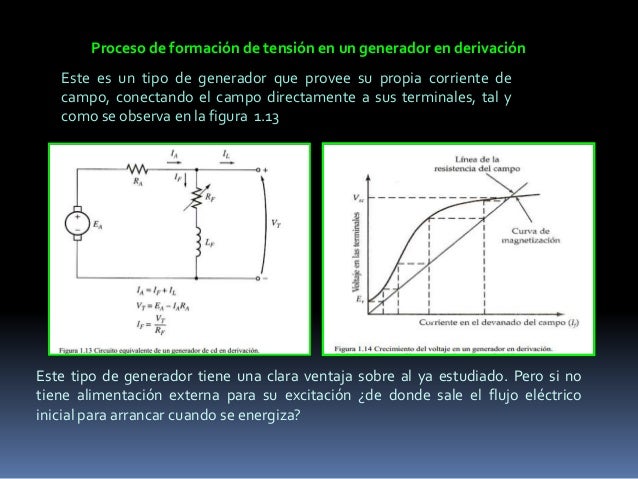

Un generador CC funciona según el principio de la inducción electromagnética. Un conductor (generalmente un bobinado) se mueve dentro de un campo magnético, lo que induce una tensión. Esta tensión, mediante un colector, se convierte en corriente continua. Piensa en él como una dinamo, pero a mayor escala.
Ejercicio Resuelto #1: Fuerza Electromotriz (FEM) Inducida
Problema: Un generador CC tiene 6 polos, 540 conductores y gira a 1500 RPM. El flujo por polo es de 0.02 Weber. Calcula la FEM inducida.
Must Read
Solución:
- Identificar los datos:
- Número de polos (P) = 6
- Número de conductores (Z) = 540
- Velocidad (N) = 1500 RPM
- Flujo por polo (Φ) = 0.02 Wb
- Fórmula: La FEM (E) se calcula con la fórmula: E = (P * Z * N * Φ) / (60 * A), donde A es el número de caminos paralelos en el arrollamiento. Asumimos arrollamiento imbricado (A=P).
- Sustituir los valores: E = (6 * 540 * 1500 * 0.02) / (60 * 6)
- Calcular: E = 270 V
Respuesta: La FEM inducida en el generador es de 270 Voltios.
Ejercicio Resuelto #2: Corriente en el Arrollamiento
Problema: Un generador CC de 4 polos tiene una potencia nominal de 20 kW y una tensión de 250 V. El arrollamiento tiene 400 conductores y está conectado en serie. Calcula la corriente en el arrollamiento.
Solución:
- Identificar los datos:
- Potencia (P) = 20 kW = 20000 W
- Tensión (V) = 250 V
- Calcular la corriente total: I = P / V = 20000 W / 250 V = 80 A
- Considerar el tipo de arrollamiento: En un arrollamiento en serie, la corriente en cada conductor es la misma que la corriente total.
Respuesta: La corriente en el arrollamiento es de 80 Amperios.
Ejercicio Resuelto #3: Velocidad de Giro Necesaria
Problema: Un generador CC de 8 polos y 800 conductores necesita generar una FEM de 400 V. Si el flujo por polo es de 0.05 Wb, ¿a qué velocidad debe girar el generador (en RPM)? Assume arrollamiento imbricado.
Solución:
- Identificar los datos:
- Número de polos (P) = 8
- Número de conductores (Z) = 800
- FEM (E) = 400 V
- Flujo por polo (Φ) = 0.05 Wb
- Usar la fórmula y despejar N: E = (P * Z * N * Φ) / (60 * A) --> N = (E * 60 * A) / (P * Z * Φ). Como es imbricado, A=P.
- Sustituir los valores: N = (400 V * 60 * 8) / (8 * 800 * 0.05 Wb)
- Calcular: N = 600 RPM
Respuesta: El generador debe girar a 600 RPM.
Estos son solo algunos ejemplos básicos. Los generadores CC pueden tener configuraciones más complejas, pero los principios fundamentales siguen siendo los mismos. ¡Sigue practicando y dominarás los Generadores de Corriente Continua!
