El diseño de una torre de absorción es un proceso fundamental en la ingeniería química. Implica varias etapas cruciales para asegurar la eficiencia y la seguridad del proceso. Este artículo te guiará a través de los pasos esenciales.
Definición y Principios Básicos
Una torre de absorción, también llamada columna de absorción, es un equipo utilizado para separar uno o más componentes de una corriente gaseosa. Esto se logra mediante la disolución de dichos componentes en un líquido absorbente. El principio básico es la transferencia de masa desde la fase gaseosa a la fase líquida. La diferencia en las presiones parciales impulsa este proceso.

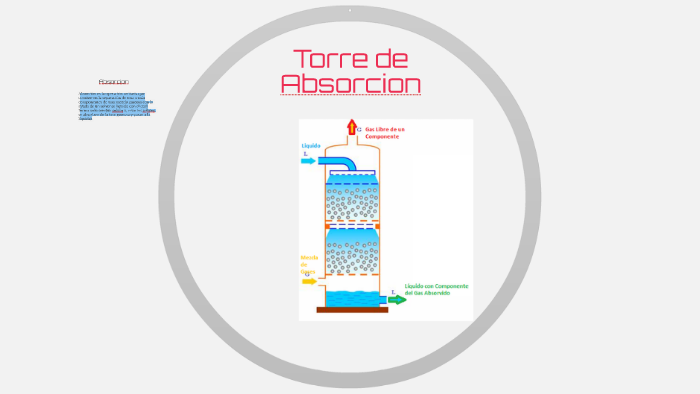

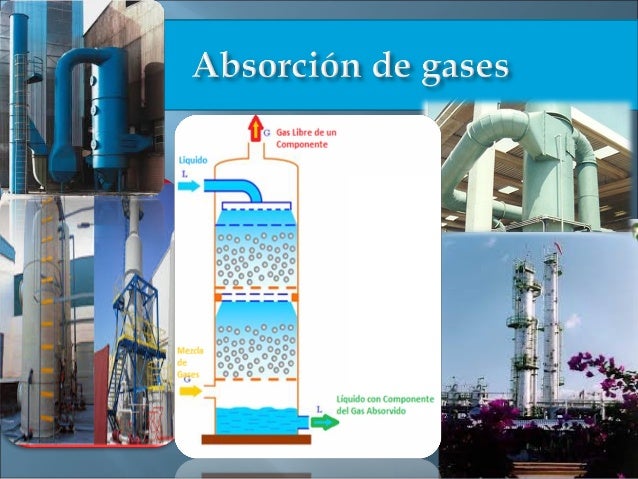

Existen dos tipos principales de torres de absorción: torres empacadas y torres de platos. Las torres empacadas contienen un lecho de material de relleno (packing). Esto aumenta el área de contacto entre el gas y el líquido. Las torres de platos, por otro lado, utilizan platos o bandejas para facilitar el contacto.
Must Read
Pasos Clave en el Diseño
El diseño de una torre de absorción involucra varios pasos interrelacionados. Estos pasos se deben seguir para garantizar un rendimiento óptimo. Comprender cada paso es crucial para el éxito del diseño.
1. Definición del Problema
El primer paso es definir claramente el problema a resolver. Esto incluye identificar los componentes a absorber del gas de alimentación. También se debe especificar el caudal del gas y las concentraciones de entrada y salida deseadas. Las propiedades del gas y del absorbente son esenciales en esta etapa.
2. Selección del Disolvente (Absorbente)
La selección del disolvente es crítica. El disolvente debe tener una alta solubilidad para los componentes a absorber. Debe ser relativamente barato, no corrosivo, y tener una baja presión de vapor. También se deben considerar aspectos ambientales y de seguridad.
3. Determinación del Diámetro de la Torre
El diámetro de la torre se calcula en función del caudal del gas y del líquido. El objetivo es evitar el arrastre (flooding) y asegurar una distribución uniforme del líquido sobre el empaque o los platos. Las correlaciones empíricas y los modelos de flujo multifásico son útiles en este cálculo. El diámetro adecuado es crucial para la eficiencia.
4. Cálculo de la Altura de la Torre
La altura de la torre depende de la cantidad de transferencia de masa requerida. Este cálculo se basa en la altura de una unidad de transferencia (HTU) o el número de unidades de transferencia (NTU). La altura de empaque o el número de platos necesarios se determinan a partir de estos parámetros. La cinética de la absorción influye directamente en la altura.
5. Selección del Empaque o Tipo de Plato

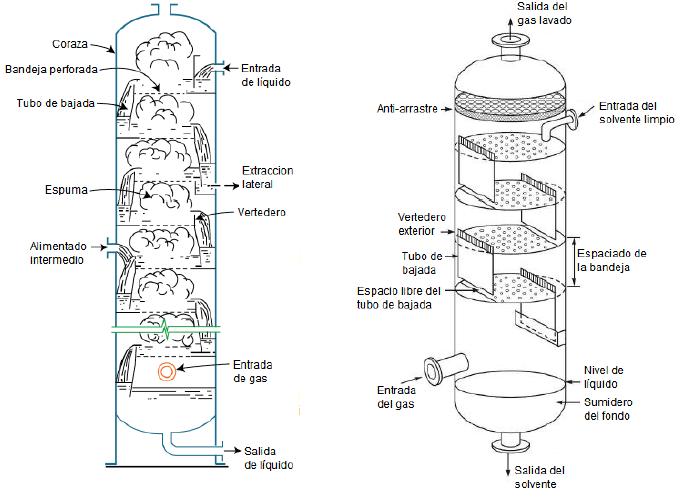

La selección del empaque o tipo de plato depende de las propiedades del fluido y del costo. Los empaques aleatorios (Raschig rings, Berl saddles) ofrecen una buena relación área superficial/volumen. Los empaques estructurados ofrecen menor caída de presión. Los platos de bandeja (sieve trays, valve trays) son adecuados para altos caudales de líquido.
6. Diseño de los Distribuidores de Líquido
Un buen diseño de los distribuidores de líquido es crucial para asegurar una distribución uniforme del líquido sobre el empaque o los platos. Los distribuidores deben ser diseñados para evitar la formación de zonas secas o la canalización del líquido. Una distribución uniforme maximiza la eficiencia de la absorción.
7. Consideraciones de Presión y Temperatura
La presión y la temperatura de operación influyen en la solubilidad de los gases y en la velocidad de absorción. Las torres de absorción a menudo operan a presiones cercanas a la atmosférica. Sin embargo, en algunos casos, se puede utilizar una presión más alta para aumentar la solubilidad. La temperatura debe ser controlada para optimizar el proceso.
8. Simulación y Optimización
La simulación del proceso utilizando software especializado es esencial para optimizar el diseño. Los simuladores permiten predecir el rendimiento de la torre bajo diferentes condiciones de operación. La optimización se realiza para minimizar el costo y maximizar la eficiencia. La simulación es una herramienta poderosa para la toma de decisiones.
Ejemplo Práctico
Un ejemplo común es la absorción de dióxido de carbono (CO2) de una corriente de gas natural utilizando una solución de aminas. En este caso, el disolvente es una solución acuosa de monoetanolamina (MEA). La torre se diseña para reducir la concentración de CO2 al nivel especificado para la distribución del gas natural. El diseño debe considerar la corrosividad de la MEA.
Conclusión
El diseño de una torre de absorción es un proceso complejo que requiere un conocimiento profundo de los principios de transferencia de masa y de las propiedades de los fluidos. Siguiendo los pasos descritos anteriormente, se puede diseñar una torre eficiente y segura. La simulación y la optimización son herramientas valiosas para lograr un diseño óptimo. El diseño exitoso permite separar gases de manera eficiente.
