Diagrama De Tortuga Para Que Sirve

El Diagrama de Tortuga, también conocido como el Diagrama de la Tortuga, es una herramienta visual utilizada para comprender y documentar un proceso específico dentro de un sistema de gestión de calidad. Sirve para analizar cada proceso en detalle, identificando los elementos clave que contribuyen a su éxito.

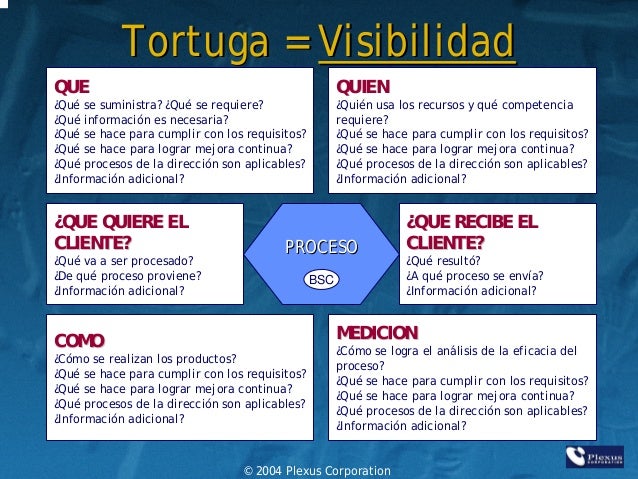

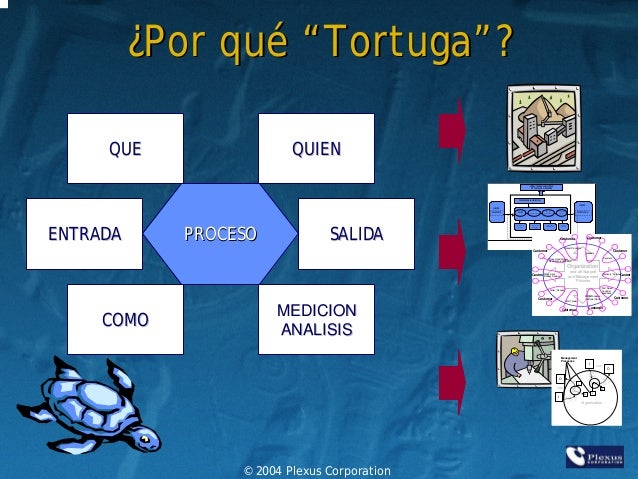

El diagrama se construye en torno a la forma de una tortuga, donde cada parte representa un aspecto del proceso. Aquí te explicamos paso a paso:

1. Cabeza (Entrada): ¿Qué entra en el proceso? Materiales, información, o requisitos que inician el proceso. Ejemplo: Para un proceso de "Elaboración de Café", la entrada sería "Granos de café, agua, electricidad".
2. Pata Izquierda (Con Qué): ¿Con qué recursos se realiza el proceso? Equipos, herramientas, software, infraestructura. Ejemplo: "Cafetera, molinillo, filtros, tazas".
3. Pata Derecha (Quién): ¿Quién es responsable del proceso? Personal, roles, habilidades, entrenamiento. Ejemplo: "Barista, supervisor, personal de limpieza".
4. Cuerpo (Proceso): ¿Qué se hace? Una breve descripción de las actividades del proceso. Ejemplo: "Moler el café, preparar la infusión, servir el café".
5. Cola (Salida): ¿Qué sale del proceso? Productos, servicios, resultados. Ejemplo: "Una taza de café caliente".
6. Caparazón (Indicadores): ¿Cómo se mide el éxito del proceso? KPIs, métricas, objetivos. Ejemplo: "Tiempo de preparación, satisfacción del cliente, cantidad de café vendido".

Una vez que tienes la información para cada parte de la tortuga, puedes completar el diagrama, facilitando la identificación de áreas de mejora y posibles problemas. Este diagrama te permite visualizar rápidamente todos los elementos cruciales para que el proceso funcione correctamente.

Usos Prácticos:

• Análisis de Riesgos: Identificar riesgos potenciales en cada etapa del proceso.
• Auditorías Internas: Verificar que el proceso se está realizando según lo documentado.

En resumen, el Diagrama de Tortuga es una herramienta poderosa para la gestión de procesos, que ayuda a visualizar, analizar y mejorar la eficiencia y calidad de las operaciones.
