Diagrama De Flujo Para Calcular El Volumen De Un Cilindro

Vamos a crear un diagrama de flujo para calcular el volumen de un cilindro. Esto nos ayudará a visualizar los pasos necesarios.

Inicio

El primer paso en cualquier diagrama de flujo es el inicio. Representamos esto con una elipse.

Este indica el comienzo del proceso. Aquí es donde comienza todo el cálculo.

Entrada de Datos

Luego, necesitamos obtener los datos necesarios para el cálculo. Para calcular el volumen de un cilindro, necesitamos el radio de la base y la altura del cilindro.

Representamos la entrada de datos con un paralelogramo. Este símbolo indica que estamos recibiendo información del usuario.

Por ejemplo, el usuario ingresará el valor del radio (r) y el valor de la altura (h).

Asignación de Variables

Ahora, asignamos las entradas a variables. Esto facilita su uso en la fórmula.

Por ejemplo, asignamos el valor ingresado por el usuario para el radio a la variable r y el valor de la altura a la variable h.

Esto se representa, implicitamente, dentro del paso de "Entrada de Datos".

Cálculo del Volumen

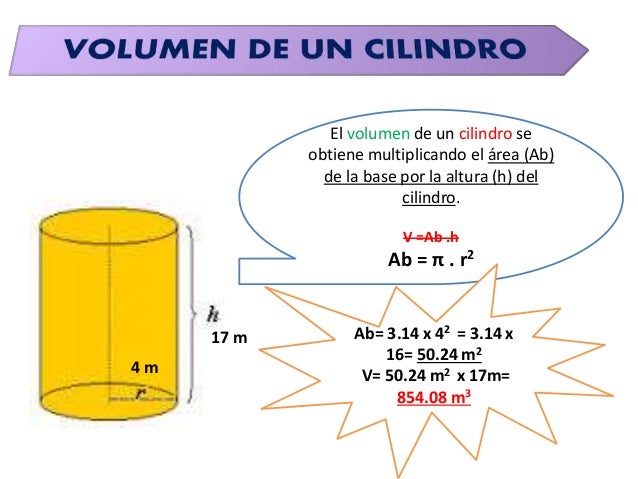

El siguiente paso es calcular el volumen del cilindro. La fórmula para el volumen de un cilindro es V = π * r² * h, donde V es el volumen, π (pi) es una constante (aproximadamente 3.14159), r es el radio y h es la altura.

Representamos el cálculo con un rectángulo. Este símbolo indica un proceso o una operación.

En este rectángulo, escribimos la fórmula: V = π * r² * h. Esto significa que estamos realizando la operación de cálculo del volumen.

Mostrar el Resultado

Una vez que hemos calculado el volumen, necesitamos mostrar el resultado al usuario. Usamos un paralelogramo nuevamente para indicar una salida.

Este paralelogramo mostrará el valor de la variable V. El usuario verá el volumen calculado del cilindro.

El mensaje podría ser algo como "El volumen del cilindro es: " seguido del valor de V.

Fin

Finalmente, terminamos el diagrama de flujo. Indicamos el final del proceso con otra elipse.

Esta elipse marca el punto donde el cálculo y la presentación del resultado están completos.

El proceso ha llegado a su fin.

Ejemplo Completo

Resumiendo, el diagrama de flujo sería:

1. Inicio (Elipse)
2. Entrada de Datos: Leer radio (r) y altura (h) (Paralelogramo)
3. Cálculo: V = π * r² * h (Rectángulo)
4. Salida: Mostrar el volumen (V) (Paralelogramo)
5. Fin (Elipse)

Consideraciones Adicionales

Podríamos agregar validaciones. Por ejemplo, verificar si el radio y la altura son valores positivos.

Si alguno de los valores es negativo, podríamos mostrar un mensaje de error y pedir al usuario que ingrese los valores nuevamente. Esto se representa con un rombo, que indica una decisión.

La validación hace el programa más robusto. Asegura que los datos de entrada sean válidos.
