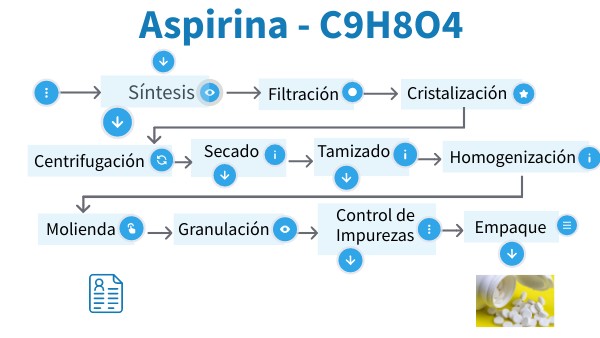

Un diagrama de flujo de la aspirina representa visualmente el proceso de producción de la aspirina (ácido acetilsalicílico) desde sus materias primas hasta el producto final. Este diagrama describe cada etapa, incluyendo las reacciones químicas, los controles de calidad y los procesos de purificación.
Uno de los aspectos clave del diagrama es la identificación de las materias primas. Generalmente, se parte del ácido salicílico y el anhídrido acético. El diagrama muestra cómo estos compuestos reaccionan en un ambiente controlado, catalizado a menudo por un ácido.
El siguiente aspecto importante es la reacción química principal. El diagrama indica la adición de un grupo acetilo al ácido salicílico, reemplazando un átomo de hidrógeno. La ecuación química (C7H6O3 + (CH3CO)2O → C9H8O4 + CH3COOH) se incluye para ilustrar la transformación.
Must Read
El proceso de purificación es crucial. El diagrama muestra cómo se elimina el ácido acético (un subproducto de la reacción) y cualquier residuo no reaccionado. La cristalización, la filtración y el secado son etapas comunes representadas en el diagrama.
Los controles de calidad se integran en varias etapas del proceso. El diagrama destaca puntos donde se toman muestras y se analizan para asegurar la pureza y la concentración correctas del ácido acetilsalicílico. Pruebas como la cromatografía líquida de alta resolución (HPLC) son comunes.

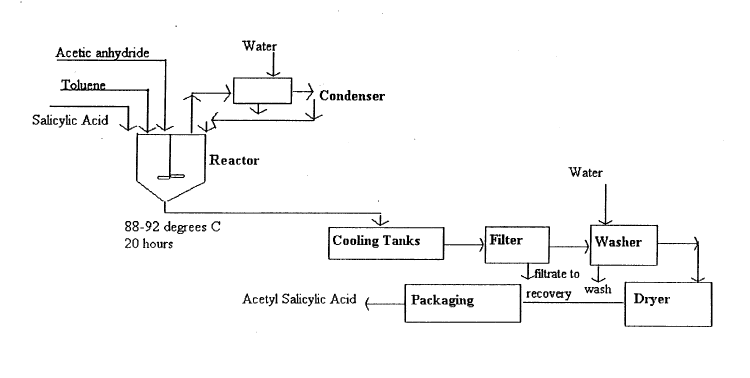

Un ejemplo simple: El diagrama podría mostrar una caja etiquetada "Ácido Salicílico" que se conecta mediante una flecha a otra caja etiquetada "Reactor". Dentro de la caja "Reactor", se indicaría la reacción con anhídrido acético. La salida del "Reactor" pasaría a un "Filtro" y luego a un "Secador" antes de llegar al producto final "Aspirina".
Otro ejemplo: el diagrama podría incluir una rama para la gestión de residuos. Después del proceso de purificación, el diagrama muestra cómo se trata el ácido acético residual antes de ser desechado de manera segura.
En el mundo real, las empresas farmacéuticas utilizan diagramas de flujo de aspirina (y otros medicamentos) para estandarizar y optimizar sus procesos de producción, asegurar la calidad del producto y cumplir con las regulaciones farmacéuticas. Estos diagramas también son útiles para la capacitación de personal y la resolución de problemas en la planta de producción.
