Un Diagrama de Bloques es una representación gráfica simplificada de un sistema, mostrando la relación funcional entre sus componentes. Cada bloque representa una operación matemática o un componente del sistema, y las flechas indican la dirección del flujo de señal. La Función de Transferencia (G(s)), por otro lado, es una representación matemática de la relación entre la salida y la entrada de un sistema lineal e invariante en el tiempo (LTI) en el dominio de Laplace (s). En esencia, G(s) = Y(s) / U(s), donde Y(s) es la transformada de Laplace de la salida y U(s) es la transformada de Laplace de la entrada.
Los diagramas de bloques se construyen a partir de elementos básicos: bloques, puntos de suma (sumadores), y puntos de bifurcación (take-off points). Los bloques representan la función de transferencia de un componente. Los puntos de suma combinan señales, sumándolas o restándolas, indicando la operación con signos (+) o (-). Los puntos de bifurcación permiten que una señal se divida y se envíe a diferentes partes del diagrama sin alterarla.
Un aspecto crucial en el análisis de diagramas de bloques es la simplificación o reducción de diagramas. Esto implica aplicar reglas algebraicas para combinar bloques en serie, en paralelo, y en lazo cerrado. El objetivo es obtener una única función de transferencia que represente todo el sistema. Las reglas más comunes incluyen: la combinación de bloques en serie (multiplicación de funciones de transferencia), la combinación de bloques en paralelo (suma de funciones de transferencia), y la reducción de lazos de retroalimentación.
Must Read
Ejemplo 1: Consideremos dos bloques en serie con funciones de transferencia G1(s) = 1/(s+1) y G2(s) = 2/s. La función de transferencia equivalente es G(s) = G1(s) * G2(s) = 2 / (s(s+1)).

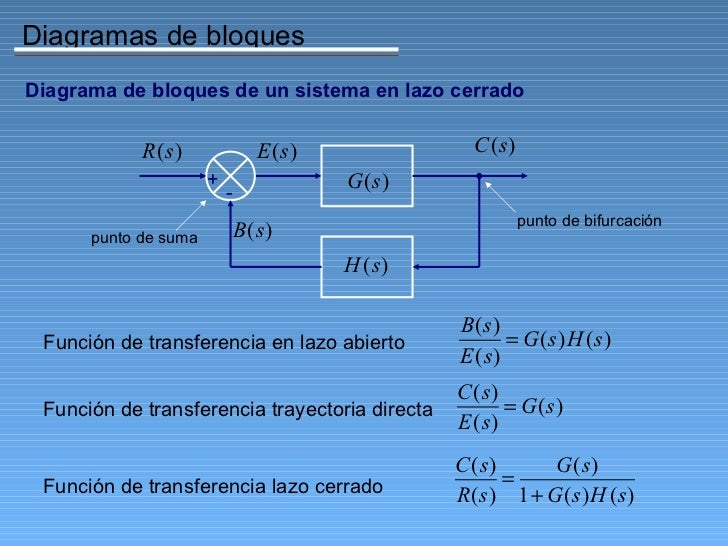

Ejemplo 2: Un sistema de lazo cerrado tiene una función de transferencia directa G(s) = 1/s y una función de transferencia de retroalimentación H(s) = 2. La función de transferencia del lazo cerrado es G_CL(s) = G(s) / (1 + G(s)H(s)) = (1/s) / (1 + (1/s)*2) = 1 / (s + 2).
Resolver ejercicios de diagramas de bloques y funciones de transferencia implica identificar la estructura del sistema, aplicar las reglas de simplificación adecuadas, y calcular la función de transferencia equivalente. Una vez obtenida la función de transferencia, se puede analizar la estabilidad, respuesta transitoria y respuesta en estado estacionario del sistema.
Los diagramas de bloques son ampliamente utilizados en la ingeniería de control para modelar y analizar sistemas dinámicos, como sistemas de control de temperatura, sistemas de control de velocidad, y sistemas de control de posición. Su capacidad para representar visualmente la interconexión de componentes facilita el diseño y la optimización de sistemas de control.
