Los vehículos híbridos serie representan una alternativa cada vez más popular para la movilidad sostenible. Entender cómo funcionan y cómo detectar fallas es crucial para su mantenimiento y correcto funcionamiento.
¿Qué es un Vehículo Híbrido Serie?

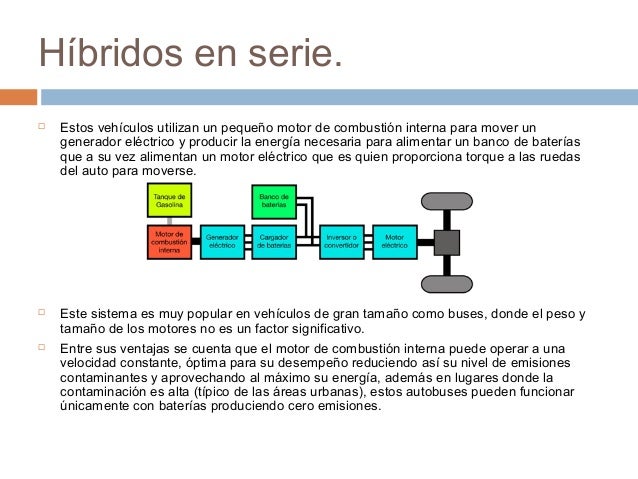

En un vehículo híbrido serie, el motor de combustión interna (MCI) no impulsa directamente las ruedas. En cambio, el MCI acciona un generador. Este generador produce electricidad que se utiliza para cargar la batería y/o alimentar un motor eléctrico que impulsa las ruedas. La batería actúa como un buffer de energía. Este sistema a menudo ofrece una experiencia de conducción más suave, similar a un vehículo eléctrico.
Componentes Clave:
Must Read
- Motor de Combustión Interna (MCI): Genera energía mecánica.
- Generador: Convierte la energía mecánica del MCI en energía eléctrica.
- Batería de Alto Voltaje: Almacena la energía eléctrica.
- Motor Eléctrico: Impulsa las ruedas del vehículo.
- Unidad de Control Electrónico (ECU): Gestiona el flujo de energía entre los componentes.
Detección de Fallas en el Sistema Híbrido Serie
La detección de fallas en un sistema híbrido serie requiere un enfoque sistemático. Se necesita comprender la interdependencia de los componentes. El diagnóstico abarca desde inspecciones visuales hasta pruebas con equipos especializados.
1. Fallas en el Motor de Combustión Interna (MCI)
Las fallas en el MCI pueden manifestarse como problemas de arranque. También puede haber una eficiencia de combustible reducida o ruidos inusuales. Diagnosticar estos problemas implica revisar los sistemas de encendido. Se debe verificar el suministro de combustible y la compresión del motor. Un mal funcionamiento del MCI impacta directamente la generación de electricidad.
Ejemplo: Un sensor de oxígeno defectuoso puede causar una mezcla aire/combustible incorrecta. Esto genera una combustión ineficiente y reduce la potencia del generador.
2. Fallas en el Generador
El generador es crucial para convertir la energía mecánica del MCI en electricidad. Las fallas pueden incluir una baja salida de voltaje. Además, puede haber sobrecalentamiento o ruidos anormales. Se debe verificar las conexiones eléctricas y la integridad de los bobinados. Un generador defectuoso impide la carga de la batería y la alimentación del motor eléctrico.
Ejemplo: Un regulador de voltaje defectuoso en el generador puede producir sobretensiones que dañen la batería.
3. Fallas en la Batería de Alto Voltaje
La batería de alto voltaje almacena la energía eléctrica generada. Las fallas comunes incluyen una capacidad reducida. También puede haber sobrecalentamiento o desequilibrio de celdas. El diagnóstico implica pruebas de voltaje, capacidad y resistencia interna. La gestión térmica de la batería es fundamental. Un fallo de batería limita la autonomía y el rendimiento del vehículo.
Ejemplo: Un sistema de refrigeración de batería ineficiente puede provocar un sobrecalentamiento y reducir la vida útil de la batería.
4. Fallas en el Motor Eléctrico
El motor eléctrico impulsa las ruedas. Las fallas pueden manifestarse como una pérdida de potencia, ruidos inusuales o sobrecalentamiento. Se deben verificar las conexiones eléctricas, los bobinados y los sensores de posición del rotor. Un motor eléctrico defectuoso afecta directamente la capacidad de tracción del vehículo.
Ejemplo: Un sensor de posición del rotor defectuoso puede causar una aceleración irregular o una pérdida de potencia.
5. Fallas en la Unidad de Control Electrónico (ECU)
La ECU gestiona el flujo de energía entre los componentes. Las fallas pueden incluir códigos de error, problemas de comunicación o un funcionamiento incorrecto del sistema. Se requiere escanear la ECU en busca de códigos de error. También hay que verificar las conexiones y la programación. Una ECU defectuosa puede provocar una variedad de problemas en el sistema híbrido.
Ejemplo: Un error de software en la ECU puede provocar un funcionamiento ineficiente del sistema híbrido o incluso la detención del vehículo.
Herramientas y Técnicas de Diagnóstico
El diagnóstico de fallas en vehículos híbridos requiere herramientas especializadas. Se necesita un escáner OBD-II compatible con vehículos híbridos. También se requiere un multímetro de alta precisión y un comprobador de aislamiento. La comprensión de los diagramas eléctricos y los procedimientos de seguridad es esencial.
Técnicas Comunes:
- Inspección Visual: Buscar daños físicos, conexiones sueltas o fugas.
- Escaneo de Códigos de Error: Identificar los códigos de error almacenados en la ECU.
- Pruebas de Voltaje y Resistencia: Verificar la integridad de los componentes eléctricos.
- Análisis de Datos en Tiempo Real: Monitorear el funcionamiento del sistema híbrido en tiempo real.
La seguridad es primordial al trabajar con sistemas de alto voltaje. Siempre seguir los procedimientos de seguridad del fabricante. Utilizar equipo de protección personal adecuado.
