Curvas Caracteristicas De Un Motor De Combustion Interna

Las Curvas Características de un Motor de Combustión Interna son gráficos que muestran cómo se comporta un motor en diferentes condiciones de funcionamiento. Básicamente, nos dicen cómo de bien un motor convierte combustible en potencia y par motor a distintas velocidades.

¿Qué son las Curvas Características?

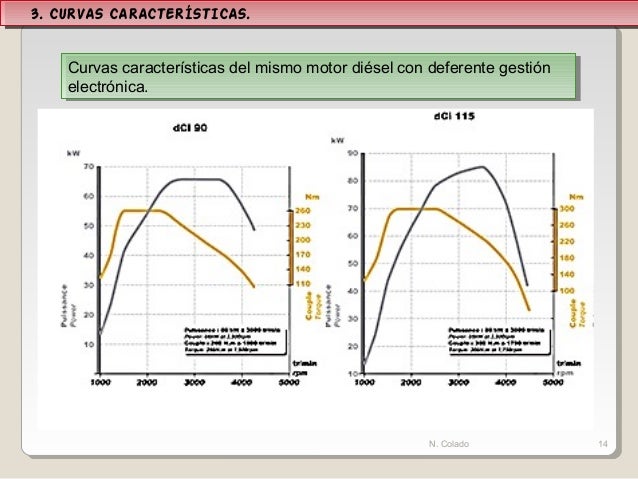

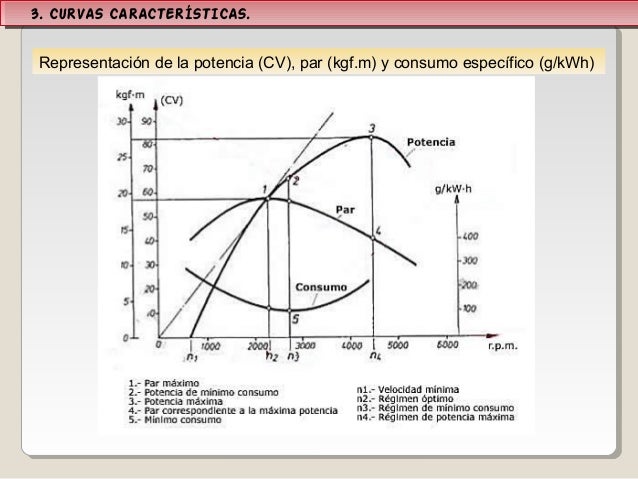

Imagina que estás probando un motor. Aumentas la velocidad (revoluciones por minuto o RPM) y mides cuánto par motor y potencia produce. Las curvas características son el resultado de estas mediciones, representadas en un gráfico. Las curvas más comunes son:

• Curva de Par Motor: Muestra el par motor (fuerza de giro) que el motor entrega a diferentes RPM.
• Curva de Potencia: Muestra la potencia que el motor genera a diferentes RPM.
• Curva de Consumo Específico de Combustible (BSFC): Muestra la eficiencia del motor, indicando cuánto combustible consume para producir una unidad de potencia.

¿Cómo se ven estas Curvas?

Piensa en la Curva de Par Motor. Generalmente, empieza subiendo desde bajas RPM hasta alcanzar un pico máximo. Luego, a medida que las RPM siguen aumentando, el par motor suele disminuir. El pico de par motor indica la RPM a la que el motor es más eficiente para "empujar" o "tirar".

La Curva de Potencia generalmente sigue una trayectoria ascendente más continua que la del par motor. Aumenta con las RPM, aunque a menudo se estabiliza o incluso disminuye ligeramente cerca de las RPM máximas. La potencia máxima indica la capacidad máxima del motor para realizar trabajo.

La Curva de Consumo Específico de Combustible (BSFC) es un poco diferente. Queremos que esta curva esté lo más baja posible. Representa la cantidad de combustible necesaria para producir una unidad de potencia durante un tiempo determinado. Un valor bajo indica una alta eficiencia del motor.

¿Para qué sirven?

Estas curvas son cruciales para:

• Seleccionar el motor adecuado: Permiten comparar diferentes motores y elegir el que mejor se adapte a una aplicación específica (coche, moto, generador, etc.).
• Optimizar el diseño del motor: Los ingenieros las utilizan para mejorar el rendimiento y la eficiencia del motor.
• Ajustar la transmisión: Ayudan a seleccionar la relación de marchas adecuada para aprovechar al máximo la potencia y el par motor disponibles.
• Diagnosticar problemas: Las desviaciones de las curvas esperadas pueden indicar fallos en el motor.

Ejemplo práctico: Imagina que estás eligiendo un motor para un coche. Si necesitas mucha fuerza para subir cuestas (par motor), buscarás un motor con un pico de par motor a bajas RPM. Si necesitas alta velocidad (potencia), buscarás un motor con una alta potencia máxima.

Factores que afectan las Curvas

Varios factores influyen en la forma de estas curvas:

• Diseño del motor: Tamaño de los cilindros, relación de compresión, diseño de las válvulas.
• Sistema de inyección de combustible: Cómo y cuándo se inyecta el combustible.
• Sistema de encendido: Cuándo se produce la chispa que enciende la mezcla aire/combustible.
• Sistema de escape: Cómo se eliminan los gases de escape.

En resumen, las Curvas Características de un Motor de Combustión Interna son una herramienta fundamental para entender el comportamiento y las capacidades de un motor. Entenderlas te permite elegir, optimizar y diagnosticar motores de manera más efectiva. ¡Anímate a explorar más sobre este fascinante tema!
