Entendiendo el código de colores de las resistencias eléctricas, descifrar su valor nominal y tolerancia es crucial. No asumas que la resistencia está orientada correctamente. La banda de tolerancia, usualmente dorada o plateada, te da la orientación correcta. Las resistencias modernas usualmente tienen 4, 5, o 6 bandas.
Primer Paso: Identificación y Orientación
Primero, inspecciona la resistencia. Identifica el número de bandas de colores. Localiza la banda de tolerancia, que es más gruesa y separada. Esta banda te indica el extremo derecho.
Supón que tienes una resistencia de 4 bandas. Lee de izquierda a derecha. La banda más cercana al extremo izquierdo es la primera cifra.
Must Read
Si ves una banda dorada o plateada cerca de un extremo, ese es el extremo derecho. Asegúrate de que la lees de izquierda a derecha.
Segundo Paso: Asignación de Valores Numéricos

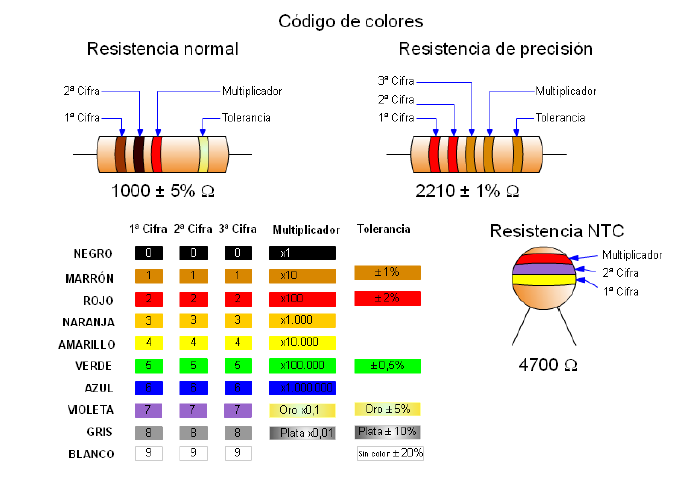

Cada color corresponde a un número. El negro es 0, marrón es 1, rojo es 2, naranja es 3, amarillo es 4, verde es 5, azul es 6, violeta es 7, gris es 8 y blanco es 9. Esta es la clave principal. Practica memorizar esta secuencia.
La primera y segunda banda representan las dos primeras cifras del valor de la resistencia. Si tienes una resistencia con las bandas marrón y rojo, eso representa 1 y 2, respectivamente. Se combinan para formar el número 12.
La tercera banda es el multiplicador. Indica la potencia de 10 por la que multiplicar las dos primeras cifras. Por ejemplo, si la tercera banda es naranja, el multiplicador es 103, o 1000.
Tercer Paso: Cálculo del Valor de la Resistencia
Combina las cifras y el multiplicador. En el ejemplo anterior, tienes 12 y un multiplicador de 1000. Esto da un valor de 12 * 1000 = 12000 ohmios o 12 kiloohmios (kΩ).
Para una resistencia de 5 bandas, las tres primeras bandas representan las tres primeras cifras del valor. La cuarta banda es el multiplicador. La quinta banda es la tolerancia.
Una resistencia de 6 bandas es similar a una de 5, pero la sexta banda indica el coeficiente de temperatura (ppm/K), un valor avanzado usualmente relevante en aplicaciones de precisión. Ignora esta banda en aplicaciones generales.
Cuarto Paso: Determinación de la Tolerancia
La última banda, la banda de tolerancia, indica la precisión del valor de la resistencia. Dorado significa 5% de tolerancia. Plateado es 10%. Si no hay banda, la tolerancia es 20%.
Una tolerancia de 5% significa que el valor real de la resistencia puede variar en un 5% por encima o por debajo del valor nominal. Por ejemplo, una resistencia de 100 ohmios con una tolerancia del 5% podría tener un valor real entre 95 y 105 ohmios.
La tolerancia es importante en circuitos sensibles. Considera la tolerancia al elegir una resistencia para un diseño específico.
Ejemplos Prácticos
Imagina una resistencia con las bandas marrón, negro, rojo y dorado. Marrón es 1, negro es 0, y rojo es 102 o 100. El valor es 10 * 100 = 1000 ohmios o 1kΩ. Dorado es 5% de tolerancia.
Considera otra resistencia: amarillo, violeta, naranja y plateado. Amarillo es 4, violeta es 7, naranja es 103 o 1000. El valor es 47 * 1000 = 47000 ohmios o 47kΩ. Plateado es 10% de tolerancia.
Practica con varios ejemplos. Usa un simulador online o un multímetro para verificar tus respuestas. Con la práctica, la lectura del código de colores se volverá intuitiva.
Consideraciones Finales
La lectura del código de colores es una habilidad fundamental. Verifica siempre la orientación de la resistencia. Comprende la función de cada banda. Aplica la tabla de colores correctamente. Recuerda que la práctica lleva a la perfección.
Usa recursos online y herramientas de simulación. Consulta la hoja de datos de la resistencia si tienes dudas. No dudes en pedir ayuda si te encuentras con una resistencia con un código de colores inusual.
Nunca asumas nada. Siempre verifica dos veces tus cálculos. Una comprensión sólida del código de colores te permitirá trabajar con resistencias de manera efectiva y segura.
