Un cuadro de cargas de una casa es un documento que detalla la cantidad de energía eléctrica que cada circuito de la casa necesita. Es como un inventario de todos los aparatos eléctricos y su consumo.
¿Por qué es importante?
El cuadro de cargas es crucial para asegurar que la instalación eléctrica de tu casa sea segura y funcione correctamente. Permite calcular la carga total que la instalación debe soportar. Si la carga es mayor a la capacidad, pueden ocurrir sobrecargas, cortocircuitos o incluso incendios.
Componentes del Cuadro de Cargas
El cuadro de cargas se compone principalmente de lo siguiente:
Must Read
- Lista de circuitos: Cada circuito representa un grupo de enchufes o aparatos conectados al mismo interruptor en el panel eléctrico. Por ejemplo, un circuito para la iluminación del salón, otro para los enchufes de la cocina, etc.
- Descripción de la carga: Indica qué aparatos están conectados a cada circuito. Por ejemplo, "Luces del salón", "Nevera", "Lavadora".
- Potencia de cada carga (Watts o Amperios): Especifica cuánta energía consume cada aparato o conjunto de aparatos. La potencia se mide en Watts (W), pero también puede expresarse en Amperios (A). Para convertir Amperios a Watts, usa la fórmula: Watts = Amperios x Voltaje (normalmente 220V en muchos países).
- Factor de demanda: Este factor es un porcentaje que indica qué parte de la carga total se utiliza simultáneamente. No todos los aparatos están encendidos al mismo tiempo. Por ejemplo, las luces pueden tener un factor de demanda del 100%, mientras que un horno podría tener un factor de demanda del 70%.
Ejemplo práctico
Imagina un circuito dedicado a los enchufes de una habitación. En este circuito, tienes:
- Una lámpara de 100W.
- Un televisor de 150W.
- Un cargador de móvil de 10W.
La carga total de este circuito sería 100W + 150W + 10W = 260W. Si el circuito está protegido por un interruptor de 10A, y el voltaje es de 220V, la capacidad del circuito es 10A x 220V = 2200W. En este caso, el circuito tiene suficiente capacidad.
¿Cómo se crea un Cuadro de Cargas?
Para crear un cuadro de cargas:
- Identifica los circuitos: Revisa tu panel eléctrico y anota los números de los interruptores y a qué área de la casa corresponden.
- Haz una lista de los aparatos: Recorre cada área e identifica todos los aparatos eléctricos conectados a cada circuito.
- Averigua la potencia: Busca la etiqueta en cada aparato que indica su potencia en Watts o Amperios.
- Calcula la carga total: Suma la potencia de todos los aparatos conectados a cada circuito. Considera el factor de demanda si es necesario.

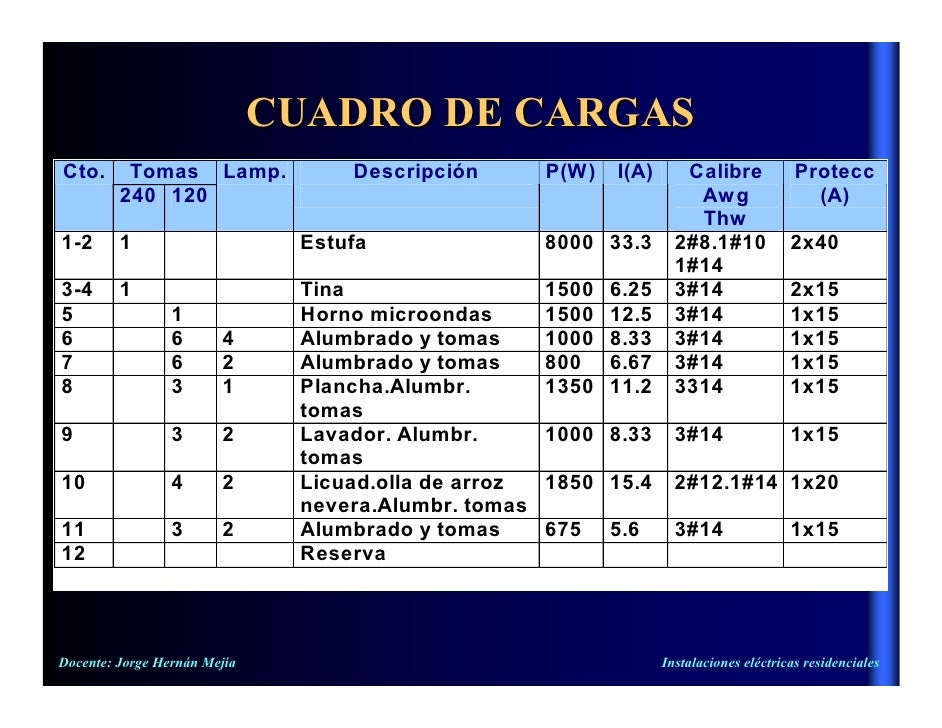

- Registra todo: Organiza toda la información en una tabla clara y fácil de entender.
¿Quién debe hacer el Cuadro de Cargas?
Lo ideal es que un electricista cualificado realice el cuadro de cargas. El electricista tiene el conocimiento y la experiencia necesarios para calcular correctamente las cargas y asegurar que la instalación eléctrica cumple con las normas de seguridad. Esto es especialmente importante si estás realizando una reforma o añadiendo nuevos aparatos que consumen mucha energía.
En resumen, el cuadro de cargas es una herramienta esencial para la seguridad y el buen funcionamiento de la instalación eléctrica de tu casa. Entenderlo te permite tomar decisiones informadas sobre el uso de la energía y evitar problemas eléctricos.
