Crear una nueva capa en AutoCAD es un proceso fundamental para organizar tu dibujo. Vamos a cubrir los pasos necesarios para realizar esta tarea. Sigue estas instrucciones detalladas.
Paso 1: Acceder al Administrador de Capas

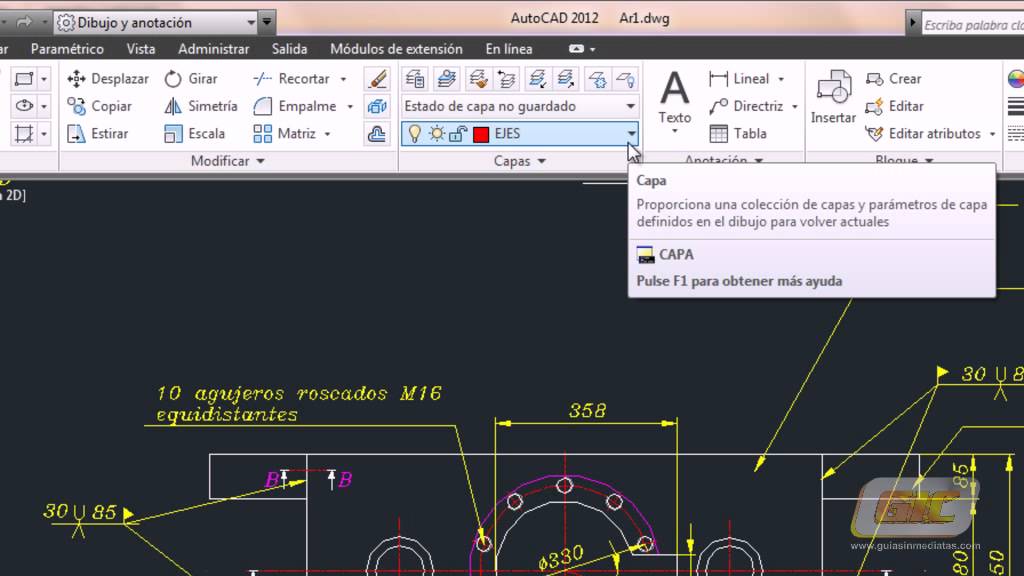

Primero, necesitas abrir el Administrador de Capas. Hay varias maneras de hacerlo. La forma más común es buscar el icono de "Capas" en la pestaña "Inicio" del ribbon de AutoCAD.
Este icono generalmente se representa con una pila de hojas. Haz clic en este icono. Esto abrirá la paleta del Administrador de Capas.
Must Read
Paso 2: Crear una Nueva Capa
Una vez que tienes el Administrador de Capas abierto, busca el icono para "Nueva Capa". Este icono suele ser un cuadrado pequeño con un sol o un asterisco. También puedes buscar un icono que parezca una hoja de papel en blanco con un signo más (+).
Haz clic en este icono. Verás que se crea una nueva capa en la lista de capas existentes. La capa nueva tendrá un nombre predeterminado como "Capa1" o algo similar.
Paso 3: Nombrar la Nueva Capa
Ahora, debes darle un nombre significativo a la nueva capa. El nombre por defecto, como "Capa1", no es muy descriptivo. Es importante usar nombres que te ayuden a identificar rápidamente el contenido de esa capa. Por ejemplo, si vas a dibujar muros, puedes nombrar la capa "Muros".
Para cambiar el nombre, haz clic derecho sobre el nombre de la capa que acabas de crear. Selecciona la opción "Cambiar nombre" (o similar). Otra opción es hacer doble clic lento sobre el nombre de la capa. Escribe el nombre deseado y presiona la tecla Enter.
Es crucial elegir nombres claros y concisos. Evita nombres ambiguos o difíciles de recordar. Esto te ayudará a mantener tu dibujo organizado.
Paso 4: Asignar Propiedades a la Capa
Una vez nombrada la capa, puedes asignarle propiedades. Estas propiedades incluyen color, tipo de línea y grosor de línea. Cada una de estas propiedades se puede configurar individualmente para cada capa.
Para cambiar el color, haz clic en el cuadro de color que aparece junto al nombre de la capa. Se abrirá una paleta de colores. Elige el color que desees para los objetos que se dibujen en esa capa. Recuerda que el color es importante para diferenciar visualmente los elementos en tu dibujo.
Para cambiar el tipo de línea, haz clic en el nombre del tipo de línea que aparece junto al nombre de la capa. Se abrirá una ventana con una lista de tipos de línea disponibles. Si el tipo de línea que deseas no está en la lista, puedes cargarlo desde la biblioteca de AutoCAD haciendo clic en "Cargar".
Para cambiar el grosor de línea, haz clic en el valor del grosor de línea que aparece junto al nombre de la capa. Se abrirá una lista de grosores de línea predefinidos. Elige el grosor de línea que desees. Ten en cuenta que el grosor de línea puede afectar la apariencia de tu dibujo al imprimirlo.
Paso 5: Establecer la Capa Actual
Finalmente, necesitas establecer la nueva capa como la capa actual. Esto significa que cualquier objeto que dibujes a partir de ahora se creará en esta capa. Para hacer esto, busca la capa que acabas de crear en el Administrador de Capas.
Haz clic en el icono que representa una marca de verificación o un rayo junto al nombre de la capa. Esto indicará que esta capa está activa. También puedes encontrar un icono que parece una hoja de papel con un lápiz.
Cierra el Administrador de Capas. Ya estás listo para dibujar en la nueva capa. Verifica que la capa actual mostrada en la barra de herramientas de AutoCAD sea la que acabas de crear.
Recuerda guardar tu dibujo frecuentemente mientras trabajas. Esto evitará la pérdida de datos en caso de un problema con el programa.
