En el mundo de la ingeniería civil, la representación precisa del terreno es fundamental. Con Civil 3D, esto se logra creando perfiles de terreno. Este proceso permite visualizar y analizar las elevaciones a lo largo de una línea específica.
Un perfil de terreno en Civil 3D es, básicamente, un gráfico que muestra cómo cambia la elevación del suelo a lo largo de una ruta dada. Esta ruta puede ser una carretera, una tubería, o cualquier otra alineación.
¿Qué es un Perfil de Terreno?
Un perfil de terreno representa la intersección vertical del terreno con un plano vertical. Imagina cortar el terreno con un cuchillo verticalmente y mirar el borde expuesto. Eso es, esencialmente, lo que muestra un perfil.
Must Read
En Civil 3D, los perfiles se crean a partir de superficies. Una superficie es una representación digital del terreno existente o propuesto. Esta superficie contiene información de elevación en forma de puntos, líneas de quiebre y contornos.
El perfil extrae la información de elevación de la superficie a lo largo de una alineación y la grafica. La alineación define la ruta a lo largo de la cual se genera el perfil. El perfil resultante muestra la elevación del terreno a lo largo de esa ruta.

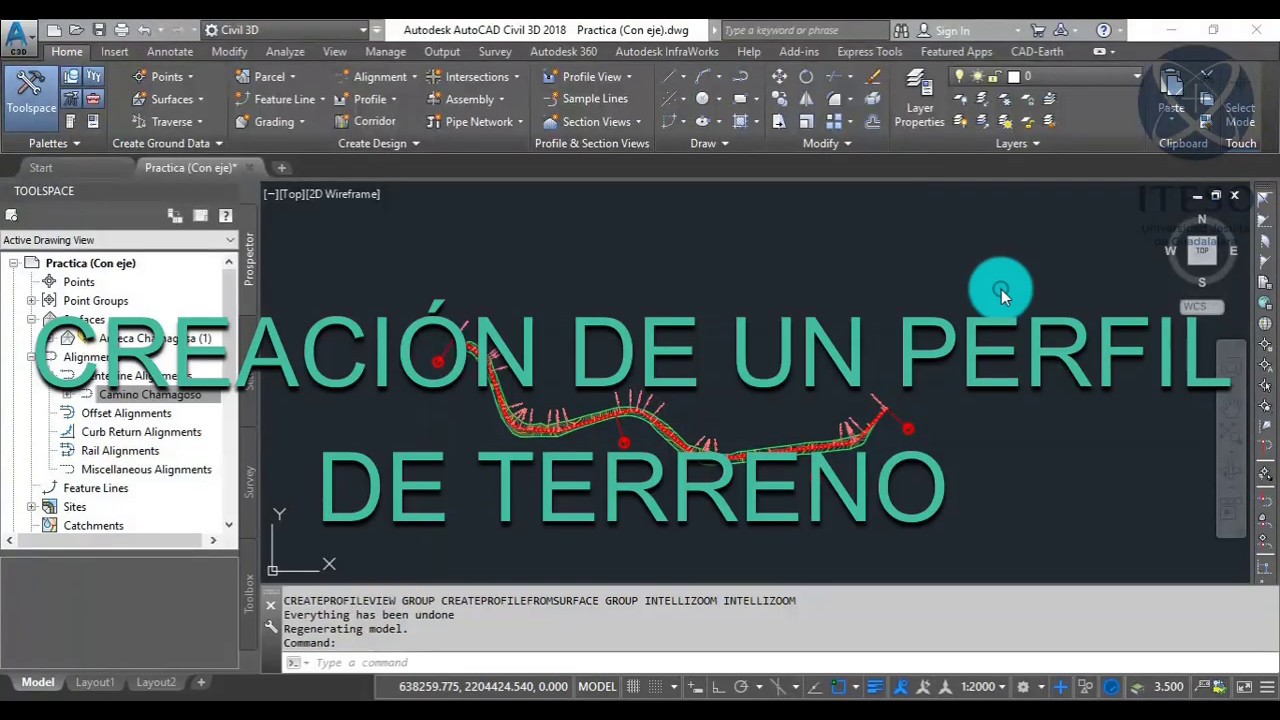

Creación de un Perfil de Terreno en Civil 3D
El proceso general para crear un perfil en Civil 3D implica varios pasos clave. Primero, debes tener una superficie creada que represente el terreno. Segundo, necesitas una alineación que defina la ruta del perfil.
Después, puedes utilizar las herramientas de creación de perfiles de Civil 3D. Estas herramientas te permiten seleccionar la superficie y la alineación para generar el perfil del terreno existente (EG, Existing Ground).
Dentro de Civil 3D, busca la pestaña "Home" (Inicio) y el grupo "Create Design" (Crear Diseño). Allí encontrarás la opción "Profile" (Perfil) que despliega un menú con varias opciones para la creación de perfiles. La herramienta "Create Surface Profile" (Crear Perfil de Superficie) es la más común para generar perfiles a partir de una superficie existente.
Elementos Clave de un Perfil
Un perfil típico en Civil 3D muestra varios elementos importantes. El eje horizontal representa la distancia a lo largo de la alineación, usualmente indicada en estaciones.
El eje vertical representa la elevación, generalmente en metros o pies. La línea del perfil en sí muestra la elevación del terreno en cada punto a lo largo de la alineación. Además, se pueden agregar anotaciones como las elevaciones en puntos específicos y las pendientes entre puntos.
Las estaciones son marcadores de distancia a lo largo de la alineación. Son cruciales para ubicar puntos específicos en el terreno y relacionarlos con el perfil. Las pendientes indican la inclinación del terreno entre dos puntos y se expresan como un porcentaje o una relación.
Aplicaciones Reales de los Perfiles de Terreno
Los perfiles de terreno tienen numerosas aplicaciones en la ingeniería civil. Se utilizan para el diseño de carreteras, ferrocarriles, tuberías, y canales. Permiten a los ingenieros visualizar el terreno y tomar decisiones informadas sobre el diseño.
Por ejemplo, al diseñar una carretera, un perfil del terreno existente ayuda a determinar las cantidades de corte y relleno necesarias para alcanzar la rasante deseada. Esto permite optimizar el diseño y minimizar los costos de construcción.
En el diseño de tuberías, los perfiles ayudan a asegurar que la tubería tenga una pendiente adecuada para el flujo del fluido. También se utilizan para identificar posibles interferencias con otras estructuras subterráneas.
Modificación y Análisis de Perfiles
Civil 3D permite modificar los perfiles una vez creados. Puedes agregar o eliminar puntos, cambiar las elevaciones, y ajustar las pendientes. Estas modificaciones son esenciales para optimizar el diseño y adaptarlo a las condiciones del terreno.
El análisis de perfiles incluye la evaluación de las pendientes, las distancias verticales, y las áreas de corte y relleno. Civil 3D proporciona herramientas para realizar estos análisis de manera eficiente y precisa.
Dominar la creación y el análisis de perfiles de terreno en Civil 3D es una habilidad fundamental para cualquier ingeniero civil. Permite tomar decisiones de diseño informadas y optimizar los proyectos para lograr eficiencia y seguridad.
