La conversión de un Diagrama Entidad-Relación (DER) a un Modelo Relacional es el proceso de transformar una representación gráfica de la estructura de datos, enfocada en las entidades y sus relaciones, en un esquema de bases de datos basado en tablas, columnas y claves. Esencialmente, convierte un diseño conceptual en una estructura lógica implementable en un Sistema de Gestión de Bases de Datos Relacional (SGBDR).
Los aspectos clave de esta conversión son:

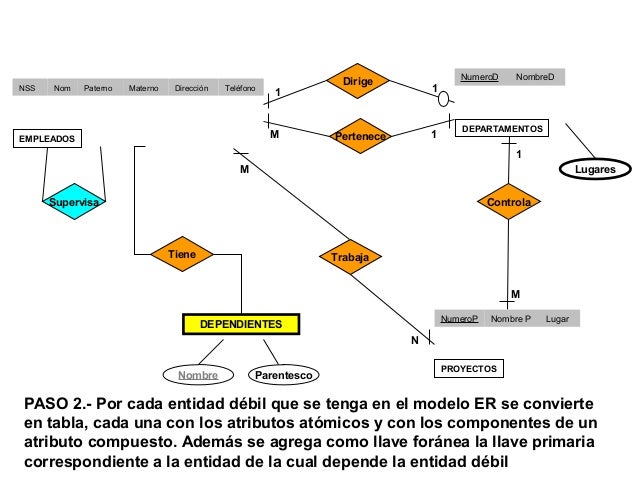

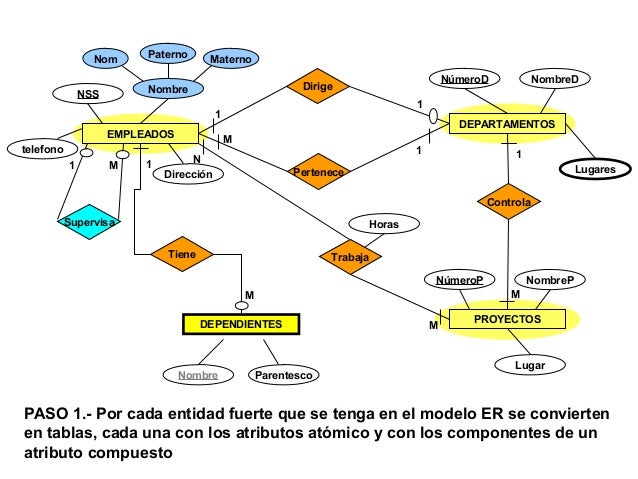

1. Entidades: Cada entidad en el DER se convierte en una tabla en el modelo relacional. El nombre de la entidad se suele mantener como el nombre de la tabla.
Must Read
2. Atributos: Los atributos de cada entidad se convierten en columnas de la tabla correspondiente. El tipo de dato de cada atributo debe definirse según las capacidades del SGBDR (ej., integer, varchar, date).
3. Claves Primarias: Se selecciona un atributo o combinación de atributos para servir como la clave primaria de la tabla. La clave primaria identifica de forma única cada fila (registro) en la tabla.

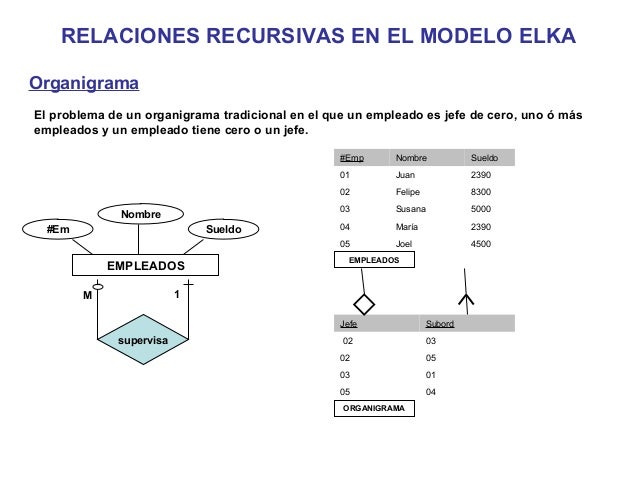

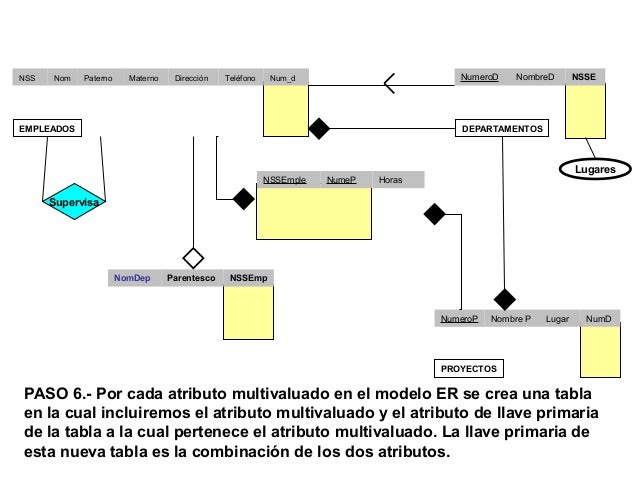

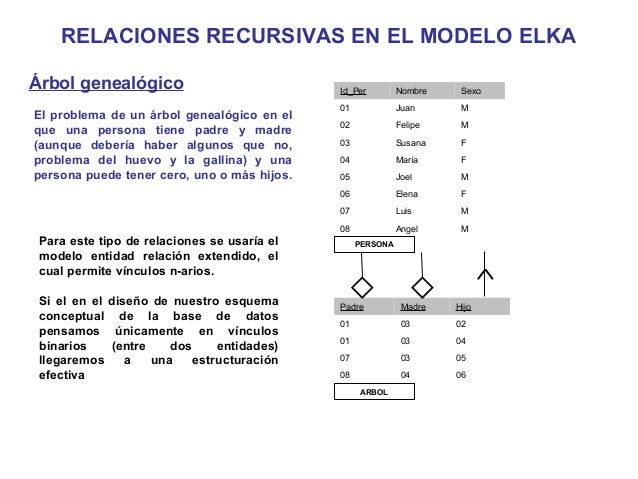

4. Relaciones: La forma en que se manejan las relaciones (uno a uno, uno a muchos, muchos a muchos) es crucial. Las relaciones uno a muchos se suelen implementar añadiendo la clave primaria de la tabla "uno" como una clave foránea en la tabla "muchos". Las relaciones muchos a muchos requieren la creación de una tabla intermedia (tabla de unión) que contenga las claves primarias de ambas tablas originales como claves foráneas.
5. Claves Foráneas: Las claves foráneas establecen la integridad referencial entre las tablas, asegurando que las relaciones entre los datos se mantengan consistentes.
Ejemplo 1: Si tenemos una entidad "Cliente" con atributos "ID_Cliente" (clave primaria), "Nombre" y "Dirección", se convierte en una tabla "Cliente" con las columnas ID_Cliente, Nombre y Dirección. ID_Cliente sería la clave primaria.
Ejemplo 2: Si existe una relación "uno a muchos" entre "Cliente" y "Pedido" (un cliente puede tener muchos pedidos), la tabla "Pedido" tendría una columna "ID_Cliente" como clave foránea, referenciando la tabla "Cliente".
En la práctica, la conversión DER a Modelo Relacional es fundamental en el diseño de bases de datos para cualquier aplicación que requiera persistencia de datos. Permite traducir los requisitos del negocio en una estructura de datos funcional y eficiente, asegurando la integridad y consistencia de la información almacenada. Desde sistemas de gestión de clientes (CRM) hasta plataformas de comercio electrónico, este proceso es la base para una implementación exitosa de la base de datos.
