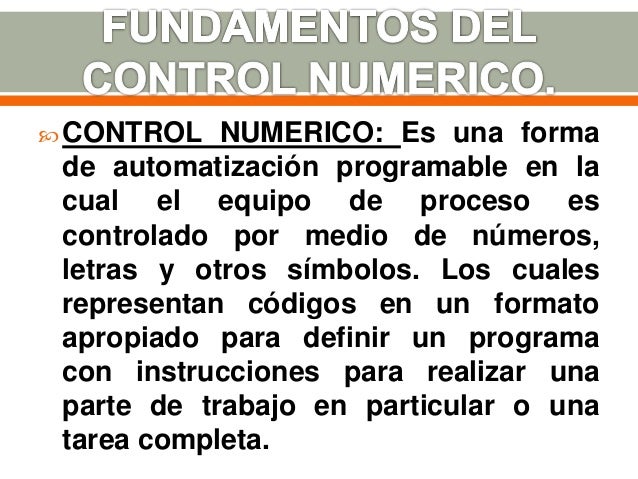

El Control Numérico (CN) es un sistema que utiliza códigos numéricos para controlar el movimiento de una máquina herramienta. Estos códigos, organizados en un programa, dictan con precisión cada acción que la máquina debe realizar, desde el desplazamiento de sus ejes hasta el cambio de herramientas.
Imagina un artesano tallando madera. En lugar de sus manos guiando el cincel, tenemos un programa de CN guiando una fresadora. La precisión y repetibilidad del CN permiten la producción de piezas complejas en grandes cantidades, algo imposible con métodos manuales.
¿Qué es la Programación CN?

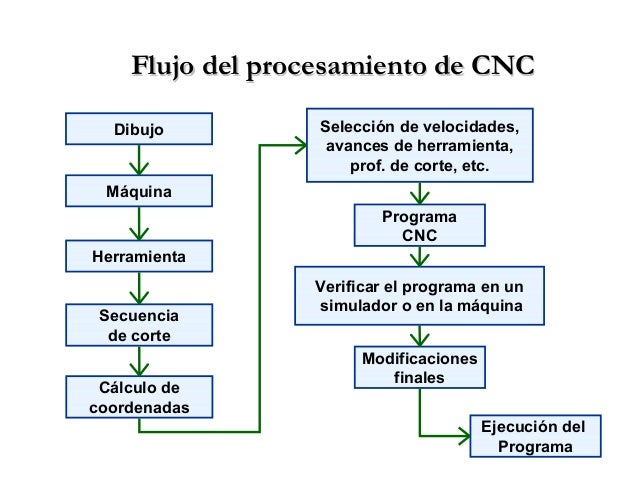

La Programación CN es el proceso de crear esos programas que controlan la máquina. Implica definir la trayectoria de la herramienta, las velocidades de corte, y otras variables cruciales para la fabricación de una pieza. Un programador de CN traduce el diseño de la pieza en un conjunto de instrucciones comprensibles por la máquina.
Must Read
Piénsalo como dar instrucciones detalladas a un robot. Cada línea de código en el programa CN es una instrucción específica. La calidad del programa CN determina la calidad final de la pieza fabricada. Errores en la programación pueden resultar en piezas defectuosas o incluso daños a la máquina.
Elementos Clave de un Programa CN
Un programa CN típicamente contiene los siguientes elementos:
- Códigos G: Definen el tipo de movimiento (por ejemplo, movimiento rápido, interpolación lineal, interpolación circular). Por ejemplo, G00 se utiliza para movimiento rápido sin corte, mientras que G01 indica movimiento lineal a una velocidad específica.
- Códigos M: Controlan las funciones auxiliares de la máquina (por ejemplo, encendido/apagado del husillo, cambio de herramienta, refrigerante). Por ejemplo, M03 enciende el husillo en sentido horario, y M05 lo apaga.
- Coordenadas: Especifican la posición de la herramienta en el espacio de trabajo de la máquina. Se utilizan letras como X, Y, y Z para indicar las coordenadas en cada eje.
- Avance (F): Define la velocidad a la que la herramienta se mueve durante el corte. Se mide típicamente en unidades de distancia por minuto.
- Velocidad del Husillo (S): Define la velocidad de rotación del husillo, donde se sujeta la herramienta. Se mide típicamente en revoluciones por minuto (RPM).
Ejemplo Simplificado
Aquí un ejemplo muy básico de un programa CN:
N10 G00 X0 Y0 Z10 ; Movimiento rápido a la posición inicial N20 G01 Z-2 F100 ; Descenso a Z-2 con avance de 100 N30 G01 X10 Y10 F100; Corte lineal a X10 Y10 con avance de 100 N40 G00 Z10 ; Retracción rápida a Z10 N50 M30 ; Fin del programa
Cada línea (N10, N20, etc.) representa un bloque de instrucción. El punto y coma (;) introduce un comentario.
Aplicaciones Reales del Control Numérico
El Control Numérico se utiliza en una amplia variedad de industrias:
- Manufactura: Para la producción de piezas metálicas, plásticas y de otros materiales. Desde componentes de automóviles hasta carcasas de teléfonos móviles, el CN es fundamental.
- Aeroespacial: Para la fabricación de componentes de aviones y cohetes con alta precisión y calidad. La seguridad exige tolerancias muy estrictas.
- Medicina: Para la producción de implantes quirúrgicos y prótesis personalizadas. La bio-compatibilidad y la adaptación precisa son cruciales.
- Madera: Para el corte y grabado de madera en la fabricación de muebles y otros productos. El CN permite diseños complejos y repetibles.
Recursos de Aprendizaje
Existen muchos recursos disponibles para aprender sobre Control Numérico y Programación CN. Libros de texto especializados, cursos en línea, y simuladores de CN son excelentes opciones. Buscar tutoriales en video y participar en foros de discusión también puede ser muy útil. La práctica constante es clave para dominar esta habilidad.
El libro "Control Numérico Y Programación" de Francisco Cruz Teruel es un recurso valioso para aquellos que desean profundizar en el tema. Aunque su descarga pueda requerir ciertas consideraciones éticas y legales, su contenido ofrece una base sólida en los fundamentos del CN.
En resumen, el Control Numérico y la Programación CN son habilidades esenciales en la industria moderna. Dominar estas habilidades abre un mundo de oportunidades en la manufactura y otras áreas de la ingeniería.
