¡Hola, futuros expertos en control estadístico! Vamos a repasar juntos el tema de Control Estadístico de Procesos (CEP) con ejercicios resueltos en Excel. ¡No te preocupes, te guiaré paso a paso!
¿Qué es el Control Estadístico de Procesos (CEP)?
El CEP es una metodología que usa herramientas estadísticas para monitorizar y controlar un proceso. Busca asegurar que el proceso sea estable y predecible. Esto reduce la variabilidad y mejora la calidad del producto o servicio.
Gráficos de Control: Los Protagonistas del CEP
Los gráficos de control son representaciones visuales de datos a lo largo del tiempo. Nos ayudan a identificar variaciones inusuales en un proceso. Los dos tipos principales son: Gráficos de variables y Gráficos de atributos.
Must Read
Los gráficos de variables se usan cuando medimos características continuas (ej: longitud, peso). Los más comunes son el gráfico X-barra (promedios) y el gráfico R (rango). El gráfico X-barra muestra la tendencia central del proceso. El gráfico R muestra la variabilidad del proceso.

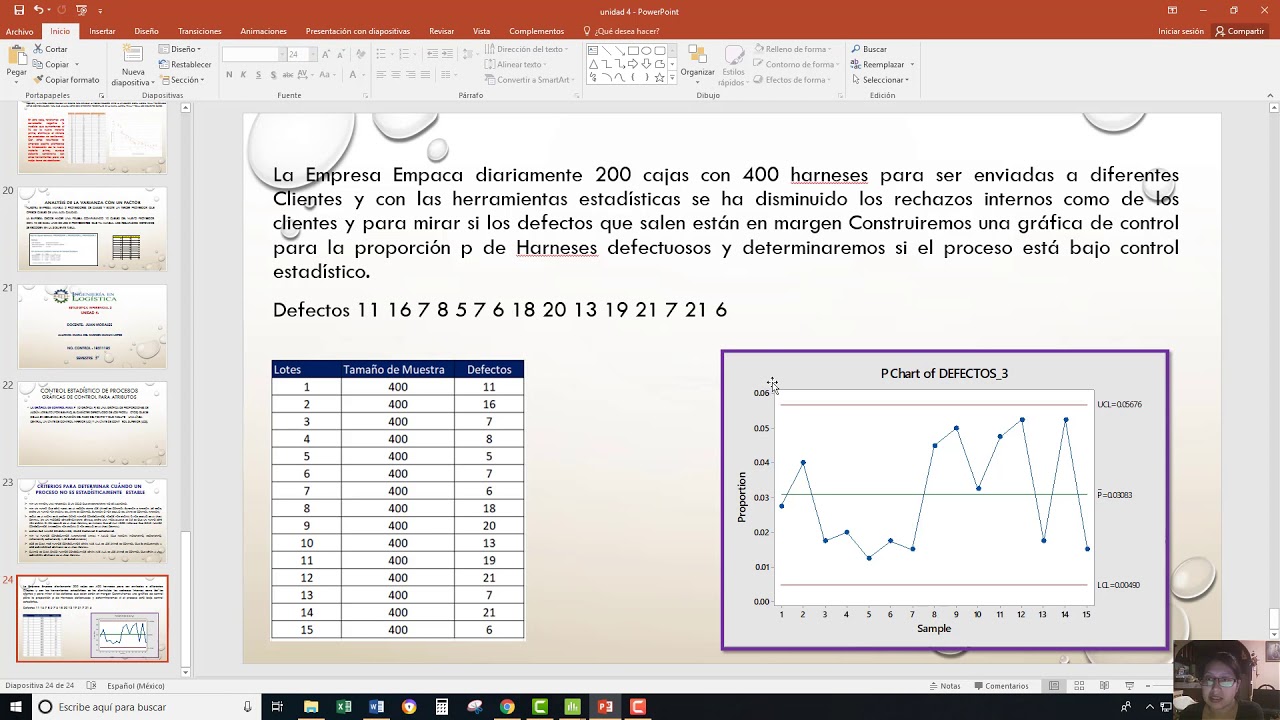

Los gráficos de atributos se usan cuando contamos características discretas (ej: número de defectos). Ejemplos comunes son el gráfico p (proporción de defectos) y el gráfico c (número de defectos). El gráfico p monitorea la proporción de unidades defectuosas. El gráfico c monitorea el número total de defectos.
Ejercicios Resueltos en Excel: ¡Manos a la Obra!
Vamos a resolver un ejercicio usando Excel. Imagina que tenemos datos de 5 subgrupos, cada uno con 5 mediciones de la longitud de una pieza. Queremos crear un gráfico X-barra y un gráfico R.
Paso 1: Recopilar los datos en Excel. Organiza tus datos en columnas y filas. Cada fila representa un subgrupo. Cada columna representa una medición dentro del subgrupo.
Paso 2: Calcular el promedio (X-barra) de cada subgrupo. Usa la función =PROMEDIO(celda_inicio:celda_fin) en Excel para calcular el promedio de cada fila (subgrupo). Arrastra la fórmula para calcular el promedio de todos los subgrupos.
Paso 3: Calcular el rango (R) de cada subgrupo. Usa la función =MAX(celda_inicio:celda_fin) - MIN(celda_inicio:celda_fin) en Excel para calcular el rango de cada fila (subgrupo). Arrastra la fórmula para calcular el rango de todos los subgrupos.
Paso 4: Calcular el promedio de los promedios (X-doble barra) y el promedio de los rangos (R-barra). Usa la función =PROMEDIO() en Excel para calcular el promedio de todos los valores de X-barra y R. Estos serán tus líneas centrales en los gráficos.
Paso 5: Calcular los límites de control superior (LCS) e inferior (LCI) para el gráfico X-barra. Usa las siguientes fórmulas: LCS = X-doble barra + (A2 * R-barra) y LCI = X-doble barra - (A2 * R-barra). El valor de A2 depende del tamaño del subgrupo (n). Puedes encontrarlo en tablas de factores de control.
Paso 6: Calcular los límites de control superior (LCS) e inferior (LCI) para el gráfico R. Usa las siguientes fórmulas: LCS = D4 * R-barra y LCI = D3 * R-barra. Los valores de D3 y D4 dependen del tamaño del subgrupo (n). Puedes encontrarlos en tablas de factores de control. Recuerda que si el LCI es negativo, lo tomas como cero.
Paso 7: Crear los gráficos en Excel. Selecciona los datos de X-barra y los límites de control para crear el gráfico X-barra. Selecciona los datos de R y los límites de control para crear el gráfico R. Usa el tipo de gráfico de líneas para visualizar la tendencia.
Paso 8: Interpretar los gráficos. Busca puntos fuera de los límites de control. Analiza patrones inusuales (ej: tendencias, ciclos, corridas). Estos indican que el proceso está fuera de control.
Trucos y Consejos Adicionales
Asegúrate de tener suficientes datos (generalmente al menos 25 subgrupos) para crear gráficos confiables. Usa las funciones de Excel como =SI() para crear alertas automáticas cuando un punto esté fuera de los límites de control. ¡No te rindas ante los errores! La práctica hace al maestro.
Resumen
El CEP es esencial para controlar la calidad. Los gráficos de control son herramientas clave. Con Excel, podemos crear y analizar estos gráficos fácilmente. Recuerda las fórmulas para calcular los límites de control. ¡Practica con diferentes ejercicios!
¡Ánimo! Con este repaso y algo de práctica, estarás listo para dominar el Control Estadístico de Procesos en Excel. ¡Mucho éxito en tu examen!
