Un contador de 4 bits con Flip Flop D es un circuito digital que cuenta hasta 15 (en decimal) usando cuatro Flip Flops tipo D. Cada Flip Flop almacena un bit, y juntos representan un número binario. Veamos qué significa esto paso a paso.
¿Qué es un Flip Flop D?
Un Flip Flop D es un tipo de circuito que almacena un bit de información (un 0 o un 1). Piensa en él como una pequeña memoria. Tiene una entrada llamada "D" (de "Data" o "Datos"). La salida del Flip Flop (llamada "Q") toma el valor de la entrada "D" en el momento en que recibe una señal de reloj (clock). Imagina un fotógrafo: la entrada "D" es la escena que quiere fotografiar, y la señal de reloj es el instante en que toma la foto. La salida "Q" es la foto, que guarda la información de la escena en ese momento.
¿Cómo funciona un contador?
Un contador usa varios Flip Flops D conectados de una manera específica para contar pulsos de reloj. En un contador de 4 bits, tenemos 4 Flip Flops. El primer Flip Flop (el menos significativo) cambia de estado (de 0 a 1, o de 1 a 0) con cada pulso de reloj. El segundo Flip Flop cambia de estado solo cuando el primero cambia de 1 a 0. El tercero cambia cuando el segundo cambia de 1 a 0, y así sucesivamente. Es como un odómetro en un coche: la primera rueda avanza con cada metro, la segunda rueda avanza solo cuando la primera da una vuelta completa, y así.
Must Read
Construyendo el contador de 4 bits

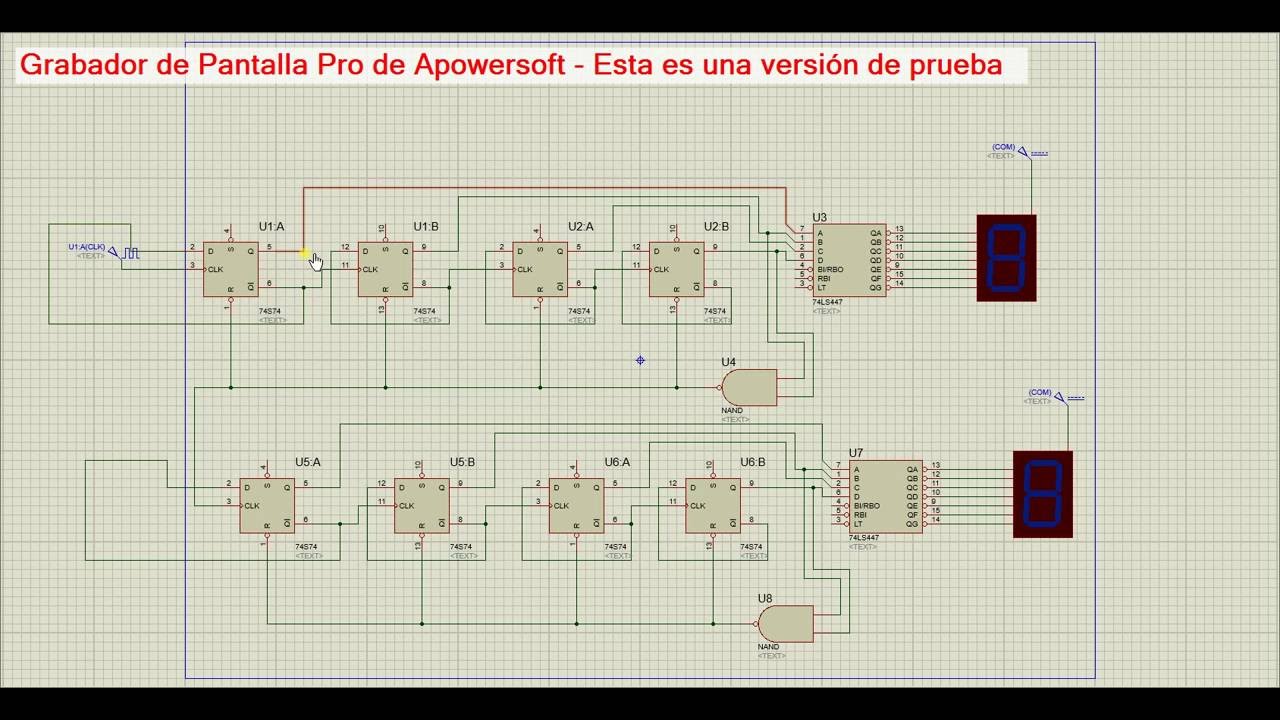

Para construir el contador, conectamos la salida negada (Q negada o Q') de cada Flip Flop a la entrada de reloj del siguiente. Además, la entrada "D" de cada Flip Flop se conecta a la salida negada "Q'" del mismo Flip Flop. Esto hace que el Flip Flop cambie de estado cada vez que recibe un pulso de reloj en su entrada de reloj (clock).
Veamos un ejemplo: Supongamos que todos los Flip Flops empiezan en 0.
- Pulso 1: El primer Flip Flop cambia a 1. El contador es ahora 0001 (1 en decimal).
- Pulso 2: El primer Flip Flop cambia de nuevo a 0. Este cambio hace que el segundo Flip Flop cambie a 1. El contador es ahora 0010 (2 en decimal).
- Pulso 3: El primer Flip Flop cambia a 1. El contador es ahora 0011 (3 en decimal).
¿Por qué usar Flip Flops D?
Los Flip Flops D son fáciles de usar y entender. La conexión es sencilla: simplemente se conecta la salida negada del Flip Flop anterior a la entrada de reloj del siguiente. Otros tipos de Flip Flops también se pueden usar, pero el Flip Flop D es una opción común por su simplicidad y eficiencia.
Aplicaciones
Los contadores de 4 bits con Flip Flops D se usan en muchas aplicaciones, como:
- Temporizadores: Para medir el tiempo en dispositivos electrónicos.
- Divisores de frecuencia: Para reducir la frecuencia de una señal.
- Secuenciadores: Para controlar la secuencia de operaciones en un sistema digital.
En resumen, el contador de 4 bits con Flip Flop D es un bloque de construcción fundamental en la electrónica digital. Entender cómo funciona te ayudará a comprender sistemas más complejos.
