Imagina un marcador digital, como los que ves en los partidos deportivos, pero que nosotros mismos vamos a construir. En lugar de un programa de computadora, usaremos componentes electrónicos, específicamente el 74LS192, para que este marcador cuente del 0 al 99, ¡tanto hacia arriba como hacia abajo!
El 74LS192 es un circuito integrado, un "chip", que funciona como un contador BCD (Binary Coded Decimal). BCD significa que representa números decimales (0-9) usando código binario. Piensa en él como un pequeño cerebro electrónico especializado en contar.
Conociendo al 74LS192: Sus Patas y Qué Hacen
El 74LS192 tiene varias patas (pins), cada una con una función específica. Visualiza cada pata como un pequeño interruptor o conexión que le dice al chip qué hacer. Aquí están las más importantes:
Must Read
- Clock Up (Pin 5): Esta pata recibe un "pulso" para que el contador avance. Cada pulso es como un "tic" del reloj, haciendo que el número aumente. Imagina que presionas un botón una vez por cada número que quieres sumar.
- Clock Down (Pin 4): Similar al anterior, pero en lugar de sumar, resta. Cada pulso aquí hace que el contador disminuya. Piensa en esto como otro botón, pero que ahora hace que el marcador vaya hacia atrás.
- Clear (Pin 14): Esta pata, cuando se activa, resetea el contador a cero. Es como el botón de "reset" en un juego.
- Load (Pin 11): Esta pata permite cargar un número específico en el contador. No la usaremos directamente para la cuenta ascendente/descendente simple, pero es importante saber que existe.
- Outputs (Pins 3, 2, 6, 7): Estas patas son las que "muestran" el número actual. Usaremos estos pines para conectar el 74LS192 a un display de siete segmentos, que es el que realmente mostrará el número.

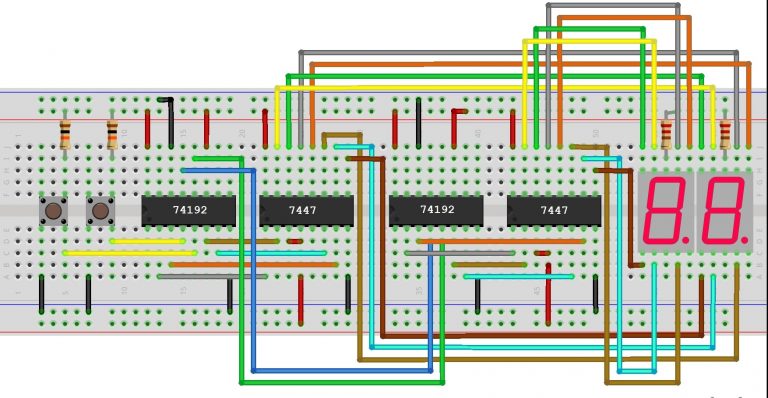

Construyendo el Contador de 0 a 99
Para contar de 0 a 99, necesitamos dos 74LS192: uno para las unidades (0-9) y otro para las decenas (0-9). Es como tener dos marcadores separados, uno al lado del otro. Uno muestra el número de la derecha (unidades) y el otro el número de la izquierda (decenas).
Unidades: El Clock Up y Clock Down de este chip serán nuestros botones para aumentar y disminuir el número de las unidades. Cuando este contador llegue a 9 y reciba otro pulso de Clock Up, queremos que se resetee a 0 y que el contador de las decenas avance en 1. Cuando el contador de las unidades llegue a 0 y reciba un pulso de Clock Down, queremos que suba a 9 y que el contador de las decenas disminuya en 1.
Decenas: El Clock Up de este chip se conectará al Carry Out del contador de unidades (pin 12). El Carry Out se activa cuando el contador de unidades pasa de 9 a 0. Así, cada vez que las unidades "se reinician", las decenas aumentan en 1. El Clock Down de este chip se conectará al Borrow Out del contador de unidades (pin 13). El Borrow Out se activa cuando el contador de unidades pasa de 0 a 9. Así, cada vez que las unidades "vuelven a 9", las decenas disminuyen en 1.
Mostrando los Números: El Display de Siete Segmentos
Los outputs del 74LS192 no muestran números directamente. En lugar de eso, "hablan" en código BCD. Necesitamos un decodificador BCD a siete segmentos (como el 74LS47 o el 74LS48) para traducir este código y encender los segmentos correctos en el display de siete segmentos. Imagina el decodificador como un traductor que convierte el lenguaje del 74LS192 en algo que el display pueda entender.
Conecta los outputs del 74LS192 a las entradas del decodificador. Luego, conecta las salidas del decodificador a los pines correspondientes del display de siete segmentos. Repite este proceso para ambos 74LS192 (unidades y decenas) y tendrás un contador de 0 a 99 que puedes controlar manualmente.
Recuerda que esto es una simplificación. Necesitarás resistencias y una fuente de alimentación para que todo funcione correctamente. Pero la idea principal es que el 74LS192 es el cerebro del contador, el decodificador traduce su "lenguaje" y el display muestra los números.
