Conectar un motor trifásico a una fuente de alimentación de 220V que no es trifásica requiere un poco de planificación y, en la mayoría de los casos, el uso de un variador de frecuencia (VFD). Si la fuente de 220V es monofásica, el VFD es casi imprescindible.
Paso 1: Identificar las especificaciones del motor
Primero, necesitas saber las especificaciones exactas del motor. Busca la placa de características del motor. En ella, verás el voltaje (Voltaje Nominal), la corriente (Amperaje Nominal), la potencia (Caballos de Vapor o Kilowatts), la frecuencia (Hertz - Hz) y, crucialmente, la configuración de conexión (Estrella o Triángulo).
Anota toda esta información. Es vital para los siguientes pasos. Presta especial atención al voltaje para la conexión en triángulo (Δ) y en estrella (Y).
Must Read
Paso 2: Evaluar la fuente de alimentación
Determina si tu fuente de 220V es monofásica o trifásica. La mayoría de los hogares tienen alimentación monofásica. Puedes verificarlo con un electricista.
Si tienes una fuente trifásica de 220V, el proceso es más sencillo. Si es monofásica, necesitas un VFD (Variador de Frecuencia) para convertir la energía.
Paso 3: Conexión directa (Solo para 220V trifásico y motor adecuado)
Si tienes 220V trifásico y el motor está diseñado para funcionar a 220V en configuración de triángulo (Δ), puedes conectarlo directamente. Localiza las seis terminales del motor (generalmente etiquetadas como U, V, W o T1, T2, T3, T4, T5, T6).
Conecta las tres fases de la alimentación a las terminales U1, V1 y W1. Luego, une U2 con W2, V2 con U2 y W2 con V2. Esta conexión representa la configuración en triángulo.
Asegúrate de que la conexión esté bien apretada y aislada. Un mal contacto puede causar problemas.

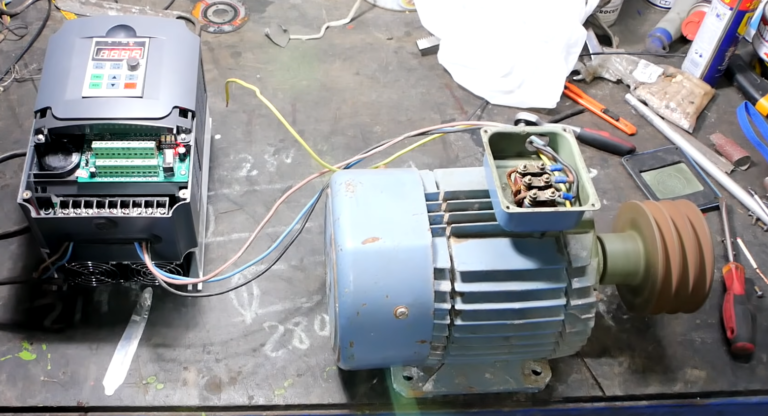

Paso 4: Uso de un Variador de Frecuencia (VFD)
Si tienes una fuente monofásica de 220V, o si el motor requiere un voltaje diferente, necesitas un VFD. El VFD toma la energía monofásica de 220V y la convierte en energía trifásica con el voltaje y la frecuencia adecuados para el motor.
Selecciona un VFD con la capacidad adecuada para la potencia de tu motor. El VFD debe tener una potencia nominal igual o superior a la del motor.
Conecta la alimentación monofásica de 220V a los terminales de entrada del VFD. Consulta el manual del VFD para identificar los terminales correctos (generalmente marcados como L1 y L2).
Conecta los terminales de salida del VFD a las terminales del motor (U, V, W). Consulta el manual del VFD para conocer la configuración correcta. Por lo general, se conectan directamente a las tres bobinas del motor sin necesidad de conexiones en estrella o triángulo internas.
Paso 5: Configuración del VFD
Programa el VFD con los parámetros correctos del motor. Estos parámetros incluyen el voltaje, la corriente, la frecuencia y la velocidad. Encuentra estos valores en la placa de características del motor.
Ajusta la frecuencia de salida del VFD para controlar la velocidad del motor. Puedes usar los controles del VFD para variar la velocidad según sea necesario.
Configura las protecciones del VFD (sobrecarga, subtensión, etc.) para proteger el motor de daños.
Paso 6: Precauciones de seguridad
Trabaja siempre con la energía desconectada. Desconecta el interruptor principal antes de comenzar cualquier conexión.
Utiliza equipo de protección personal (EPP) como guantes aislantes y gafas de seguridad.
Si no estás seguro de algún paso, consulta a un electricista calificado. Trabajar con electricidad puede ser peligroso.
Verifica todas las conexiones antes de energizar el sistema. Asegúrate de que no haya cables sueltos o expuestos.
