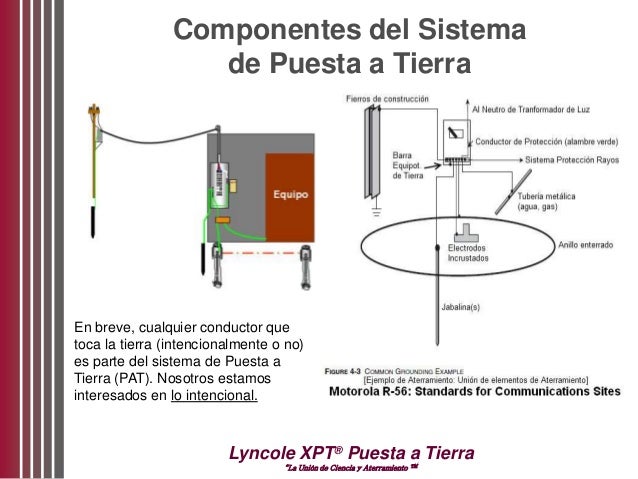

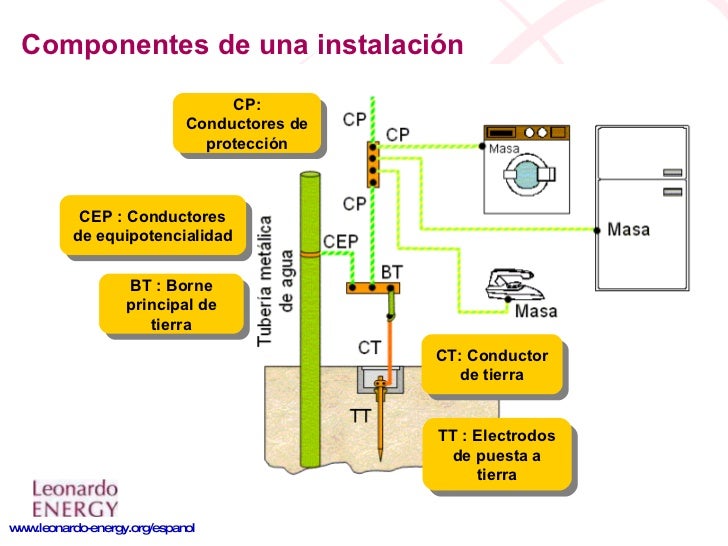

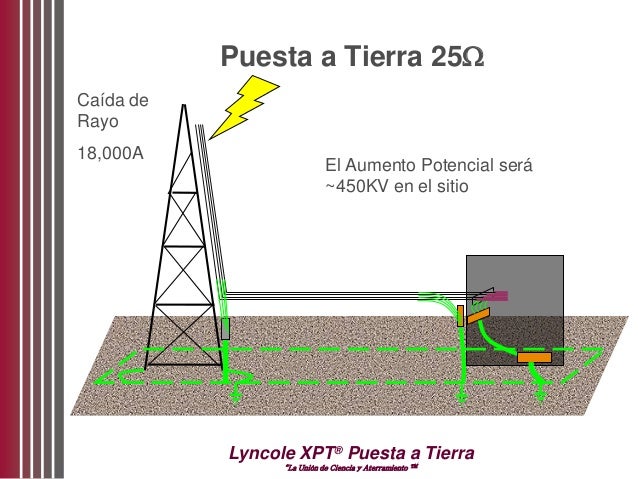

La puesta a tierra, también conocida como conexión a tierra, es un sistema de seguridad esencial en instalaciones eléctricas. Su propósito es proporcionar un camino de baja resistencia para la corriente eléctrica en caso de una falla, protegiendo a las personas y los equipos. Veamos sus componentes paso a paso.
El Electrodo de Tierra
Primero, necesitamos un electrodo de tierra. Este es un conductor enterrado en el suelo. Puede ser una varilla de cobre, una placa de metal o una malla de alambre. Lo importante es que tenga un buen contacto con la tierra.
Para instalar una varilla de cobre, usualmente de 1.5 a 3 metros de longitud, se clava en el suelo verticalmente. Si el suelo es muy duro, se puede humedecer con agua para facilitar la tarea. Es crucial que la mayor parte de la varilla esté enterrada.
Must Read
Si usamos una placa de metal, como una placa de cobre, se entierra horizontalmente a una profundidad adecuada, generalmente entre 50 cm y 1 metro. Aseguramos que el suelo esté compactado alrededor de la placa para garantizar un buen contacto.
El Conductor de Puesta a Tierra
Después, necesitamos el conductor de puesta a tierra. Este cable conecta el electrodo de tierra a la barra de tierra principal en el panel eléctrico. Generalmente es un cable de cobre desnudo o aislado en color verde o verde y amarillo.
Este cable debe ser de un calibre adecuado para soportar las corrientes de falla. Las normas eléctricas especifican el calibre mínimo requerido, dependiendo del tamaño de la acometida eléctrica. Es fundamental consultar las normas locales.
Conectamos un extremo del conductor de puesta a tierra al electrodo de tierra. Utilizamos un conector adecuado, diseñado para resistir la corrosión y asegurar una conexión firme. Aseguramos que el conector esté bien apretado.
La Barra de Tierra en el Panel Eléctrico
El siguiente componente es la barra de tierra en el panel eléctrico. Esta barra es un punto de conexión común para todos los conductores de puesta a tierra de los circuitos. Normalmente es una barra de cobre dentro del panel.
Conectamos el otro extremo del conductor de puesta a tierra a la barra de tierra. De nuevo, aseguramos una conexión firme y segura. Es importante que no haya conexiones sueltas.
Todos los circuitos derivados deben tener un conductor de puesta a tierra que se conecte a esta barra. Esto proporciona una ruta segura para la corriente de falla desde cualquier aparato o equipo conectado al circuito.
Los Conductores de Puesta a Tierra de los Circuitos
Cada circuito eléctrico debe tener un conductor de puesta a tierra, también conocido como hilo de tierra. Este cable, generalmente verde o verde y amarillo, va desde el panel eléctrico hasta cada toma de corriente y caja de conexión.
En cada toma de corriente, el conductor de puesta a tierra se conecta al terminal de tierra. Este terminal está diseñado para recibir la conexión del cable de tierra del aparato que se conecte a la toma. Aseguramos que la conexión sea correcta y firme.
Si un aparato tiene una falla y la corriente llega a la carcasa, el conductor de puesta a tierra proporciona un camino de baja resistencia de vuelta al panel eléctrico. Esto hace que se active el interruptor automático o el fusible, cortando la corriente y protegiendo a la persona que esté en contacto con el aparato.
Verificación y Mantenimiento
Finalmente, es crucial verificar y mantener el sistema de puesta a tierra. Esto incluye inspeccionar visualmente las conexiones, medir la resistencia de la puesta a tierra y asegurarse de que todos los componentes estén en buen estado.
La resistencia de la puesta a tierra debe ser lo más baja posible. Una resistencia alta indica una conexión deficiente o un electrodo de tierra deteriorado. Se deben tomar medidas para corregir cualquier problema.
Se recomienda realizar estas verificaciones periódicamente, especialmente después de tormentas o trabajos de excavación cerca del electrodo de tierra. Un sistema de puesta a tierra bien mantenido es esencial para la seguridad eléctrica.
