Calcular la resistencia total de un circuito mixto puede parecer complicado. Sin embargo, siguiendo un enfoque sistemático, se simplifica mucho. Este proceso se divide en varios pasos clave.
Paso 1: Comprender el Circuito
Dibuja el circuito. Asegúrate de que sea lo más claro posible. Identifica los resistores individuales y cómo están conectados.
Determina si están en serie, en paralelo, o una combinación de ambos. Marca los valores de resistencia de cada resistor. Esto te ayudará a visualizar el problema.
Must Read
Paso 2: Simplificar las Secciones Serie
Localiza todas las secciones donde los resistores estén en serie. Resistores en serie están conectados uno tras otro. La corriente fluye a través de cada uno consecutivamente.
Para calcular la resistencia equivalente de resistores en serie, simplemente suma sus resistencias individuales. Usa la fórmula: Rtotal = R1 + R2 + R3 + ...
Reemplaza cada sección en serie con su resistencia equivalente. Esto simplifica el circuito.
Paso 3: Simplificar las Secciones Paralelo
Identifica las secciones donde los resistores están en paralelo. Resistores en paralelo están conectados de manera que la corriente se divide entre ellos.
Para calcular la resistencia equivalente de resistores en paralelo, usa la siguiente fórmula: 1/Rtotal = 1/R1 + 1/R2 + 1/R3 + ... Despeja Rtotal para obtener la resistencia equivalente.
Si tienes solo dos resistores en paralelo, puedes usar una fórmula más rápida: Rtotal = (R1 * R2) / (R1 + R2). Reemplaza cada sección en paralelo con su resistencia equivalente.
Paso 4: Repetir los Pasos 2 y 3
Después de simplificar las secciones en serie y paralelo, es posible que te encuentres con más secciones que ahora son en serie o en paralelo. Repite los pasos 2 y 3.
Continúa simplificando el circuito hasta que solo quede un solo resistor equivalente. Este único resistor representa la resistencia total del circuito original.
Este proceso iterativo es crucial. Cada simplificación te acerca a la solución final.
Paso 5: Verificar el Resultado
Revisa cuidadosamente cada cálculo. Asegúrate de no haber cometido errores al sumar o invertir fracciones.
Considera si el valor resultante es razonable. ¿Es la resistencia total mayor o menor que los resistores individuales? Debería estar dentro de un rango lógico.
Si es posible, usa un simulador de circuitos online. Ingresa los valores de los resistores originales. Compara la resistencia total calculada con la resistencia total que muestra el simulador.

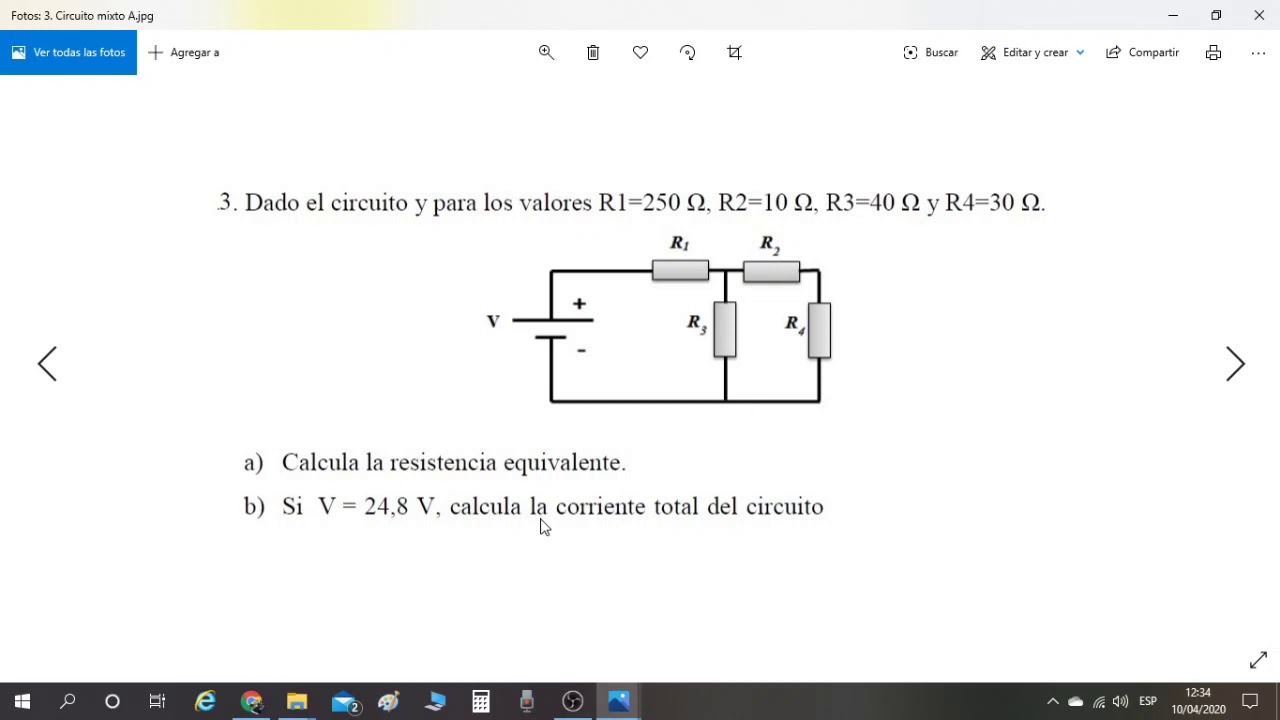

Ejemplo Práctico
Imagina un circuito con R1 (10Ω) y R2 (20Ω) en serie. Luego, esta combinación está en paralelo con R3 (30Ω).
Primero, calcula la resistencia equivalente de R1 y R2 en serie: Rserie = 10Ω + 20Ω = 30Ω.
Luego, calcula la resistencia equivalente de Rserie (30Ω) y R3 (30Ω) en paralelo: Rtotal = (30Ω * 30Ω) / (30Ω + 30Ω) = 15Ω.
Consejos Adicionales
Mantén tus cálculos organizados. Usa diagramas claros para visualizar cada paso.
Trabaja con unidades consistentes. Asegúrate de que todas las resistencias estén en Ohmios (Ω).
La práctica hace al maestro. Resuelve muchos problemas diferentes de circuitos mixtos para mejorar tu habilidad. Con el tiempo, te sentirás más cómodo identificando y simplificando las secciones serie y paralelo. Recuerda que la clave es la organización y la paciencia.
