En este artículo, aprenderemos a rotar un objeto en SolidWorks. La rotación es una función fundamental en el modelado 3D. Nos permite orientar las piezas correctamente en un ensamblaje.
Entendiendo la Rotación en SolidWorks
Antes de empezar, es importante entender qué significa "rotar" en SolidWorks. Rotar significa mover un objeto alrededor de un eje. Este eje puede ser una línea existente, un eje coordenado, o incluso una arista del objeto mismo.
La rotación se mide en grados. Especificaremos el ángulo de rotación. Esto determina cuánto se gira el objeto.
Must Read

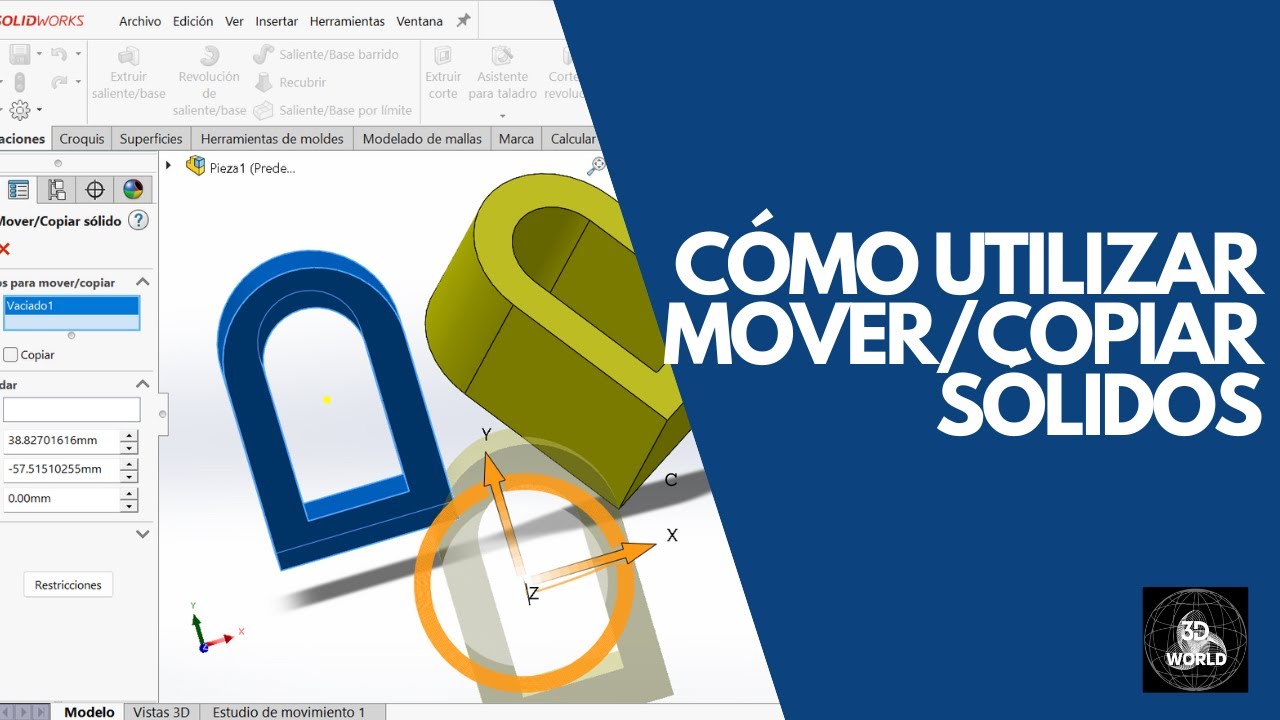

Método 1: Usando la Herramienta Mover/Copiar Sólidos
Este es uno de los métodos más comunes para rotar un objeto. Primero, selecciona la pestaña "Insertar". Luego, haz clic en "Operaciones" y elige "Mover/Copiar sólidos".
En el PropertyManager, selecciona el sólido que quieres rotar. Puedes seleccionar múltiples sólidos si lo deseas. Asegúrate de que la opción "Rotar" esté seleccionada.
Ahora, debes definir el eje de rotación. Haz clic en el cuadro "Eje de rotación". Puedes seleccionar una arista, una cara cilíndrica, o un eje de referencia existente en tu modelo. También puedes usar los ejes del sistema de coordenadas.
Introduce el ángulo de rotación en el cuadro "Ángulo". Un valor positivo rota el objeto en sentido antihorario. Un valor negativo lo rota en sentido horario. Experimenta con diferentes valores para ver el efecto.
Haz clic en el botón verde "Aceptar" para aplicar la rotación. El objeto se rotará alrededor del eje especificado según el ángulo ingresado.
Método 2: Usando Croquis 3D y la Herramienta Girar
Este método es útil para rotaciones más complejas. Primero, crea un Croquis 3D. Esto te permite definir un eje de rotación personalizado en el espacio 3D.
Dibuja una línea en el Croquis 3D. Esta línea actuará como el eje de rotación. Asegúrate de que la línea esté ubicada donde deseas que el objeto rote.
Selecciona la pestaña "Operaciones". Luego, elige "Girar". Esto te permite crear una operación de revolución, pero en este caso la usaremos para rotar el objeto.
En el PropertyManager, selecciona el sólido que deseas rotar. Luego, selecciona la línea que dibujaste en el Croquis 3D como el "Eje de revolución".
Introduce el ángulo de rotación en el cuadro "Ángulo". Asegúrate de que la opción "Sólido" esté seleccionada. Es importante notar que esta herramienta originalmente crea un sólido, pero aquí la manipulamos para rotar uno existente.
Haz clic en el botón verde "Aceptar". El objeto se rotará alrededor de la línea que definiste en el Croquis 3D.
Método 3: Usando Relaciones de Posición en Ensamblajes
Si estás trabajando en un ensamblaje, puedes usar relaciones de posición para controlar la rotación de las piezas. Este método es especialmente útil cuando necesitas que una pieza rote en relación con otra.
Abre el ensamblaje. Selecciona la pestaña "Ensamblaje". Luego, haz clic en "Relación de posición".
Selecciona las dos caras o ejes que deseas relacionar. En el PropertyManager, elige la relación de posición "Ángulo". Esto permite definir un ángulo entre las dos selecciones.
Introduce el ángulo deseado en el cuadro "Ángulo". Puedes usar la opción "Distancia" para definir un desplazamiento rotacional. También puedes usar la opción "Límite" para restringir el rango de rotación.
Haz clic en el botón verde "Aceptar". La pieza se rotará para cumplir con la relación de posición que definiste. Puedes modificar el ángulo en cualquier momento para ajustar la rotación.
Consejos Adicionales
Es importante visualizar el eje de rotación antes de aplicar la rotación. Esto te ayudará a obtener el resultado deseado.
Usa la función "Vista preliminar" para ver cómo se verá el objeto después de la rotación. Esto te permite ajustar el ángulo antes de aplicar los cambios.
Si cometes un error, puedes usar la función "Deshacer" (Ctrl+Z) para revertir los cambios. SolidWorks guarda el historial de operaciones, facilitando la corrección de errores.
Practica con diferentes métodos y objetos para dominar la rotación en SolidWorks. La práctica constante es clave para mejorar tus habilidades de modelado 3D.
