Un capacitor es un componente electrónico que almacena energía en un campo eléctrico. Piénsalo como una pequeña batería recargable, pero que se carga y descarga mucho más rápido. Se mide en faradios (F), aunque en la práctica verás microfaradios (µF), nanofaradios (nF) y picofaradios (pF).
Cómo Añadir un Capacitor en Proteus
Añadir un capacitor en Proteus es sencillo. Sigue estos pasos:
- Abre Proteus: Inicia el programa Proteus ISIS.
- Selecciona Componentes: Haz clic en el icono 'P' (Pick Devices) en la barra de herramientas lateral izquierda. Esto abrirá la ventana de selección de componentes.
- Busca el Capacitor: En la ventana 'Pick Devices', escribe 'capacitor' en el campo de búsqueda 'Keywords'. Verás una lista de diferentes tipos de capacitores: cerámicos, electrolíticos, etc.
- Elige el Tipo de Capacitor: Selecciona el tipo de capacitor que necesitas para tu circuito. Por ejemplo, 'CAP' (capacitor genérico) o 'ELECTROLYTIC' (capacitor electrolítico). Si no estás seguro, 'CAP' es una buena opción para empezar.
- Confirma la Selección: Haz doble clic sobre el capacitor elegido. Esto lo añadirá a tu lista de componentes en la ventana principal de Proteus.

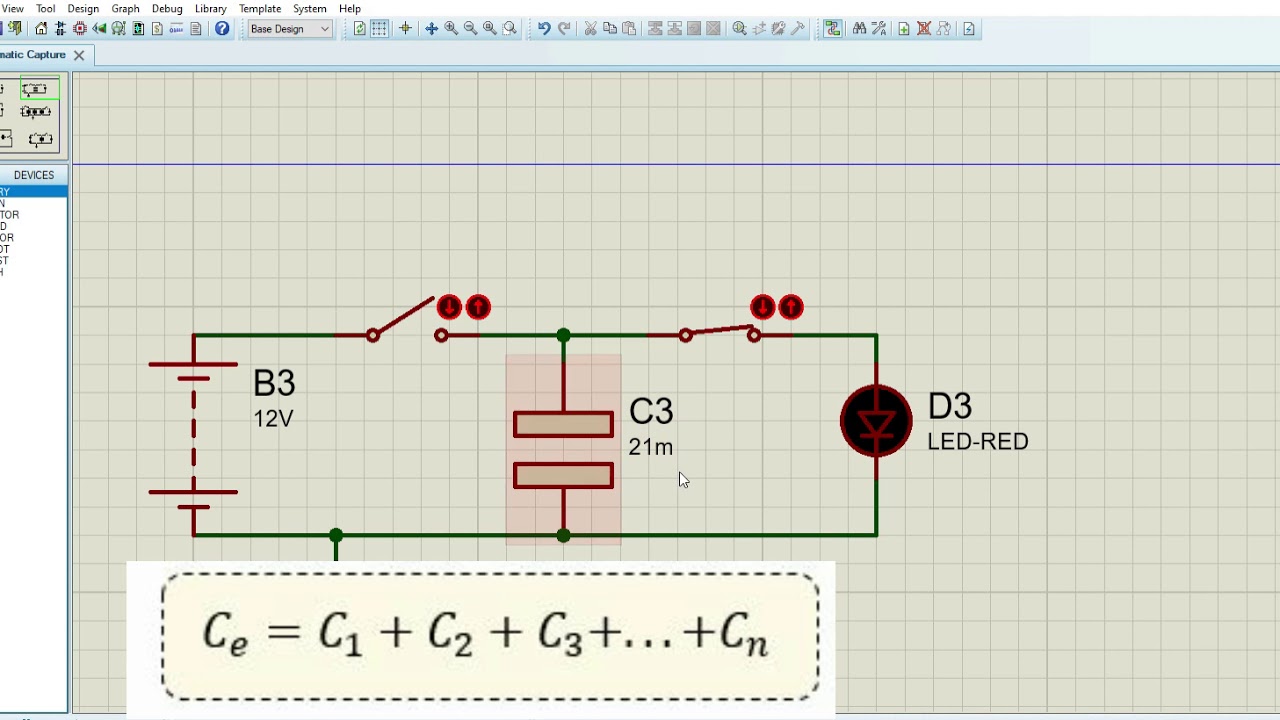

- Coloca el Capacitor en el Diagrama: Haz clic en el capacitor en la lista de componentes y luego haz clic en el lugar del diagrama donde quieres colocarlo.
- Rota el Componente (Opcional): Si necesitas rotar el capacitor, selecciónalo con el ratón, haz clic derecho y elige 'Rotate Clockwise' o 'Rotate Anticlockwise'.
- Cambia el Valor (Opcional): Haz doble clic sobre el capacitor en el diagrama. Se abrirá una ventana de propiedades. En el campo 'Value', puedes cambiar la capacitancia. Por ejemplo, escribe '10u' para 10 microfaradios o '100n' para 100 nanofaradios. No olvides la unidad (u, n, p).
Consideraciones Importantes
Al elegir un capacitor, ten en cuenta lo siguiente:
Must Read
- Valor de Capacitancia: Es crucial seleccionar el capacitor con el valor correcto (en faradios). Un valor incorrecto puede afectar el funcionamiento del circuito.
- Tipo de Capacitor: Los capacitores electrolíticos tienen polaridad (un lado positivo y un lado negativo). Asegúrate de conectarlos correctamente. Los capacitores cerámicos generalmente no tienen polaridad.
- Voltaje Máximo: Los capacitores tienen un voltaje máximo que pueden soportar. No excedas este voltaje, o el capacitor podría dañarse. Proteus simula este daño solo si se configura la simulación de stress, pero en la práctica es importante.
- Modelos de Simulación: Algunos capacitores en Proteus pueden tener modelos de simulación más precisos que otros. Si necesitas alta precisión, investiga los modelos disponibles.
Ejemplo Sencillo
Imagina que quieres usar un capacitor para filtrar ruido en una fuente de alimentación. Añade un capacitor (por ejemplo, 100µF) en paralelo con la carga. El capacitor almacenará energía y la liberará cuando haya caídas de voltaje, suavizando la salida. Simula el circuito en Proteus para observar el efecto.
Usar un capacitor en Proteus, o en cualquier circuito, requiere comprender sus características y cómo influyen en el comportamiento del circuito. Practica con diferentes valores y tipos de capacitores para familiarizarte con su uso. Recuerda que la práctica hace al maestro.
