Como Obtener La Funcion De Transferencia De Un Motor Dc

La función de transferencia de un motor DC es una representación matemática que describe la relación entre la entrada (generalmente el voltaje aplicado al motor) y la salida (generalmente la velocidad angular del eje del motor). En otras palabras, nos dice cómo responde el motor a un cambio en el voltaje que le aplicamos. Entender esto es crucial para controlar el motor de forma precisa.

Para obtener la función de transferencia, usualmente se utilizan simplificaciones para crear un modelo de primer o segundo orden. Consideremos un modelo simplificado de segundo orden. Primero, necesitamos entender las relaciones físicas fundamentales. El voltaje aplicado (V(t)) se relaciona con la corriente (I(t)) a través de la resistencia (R) y la inductancia (L) del devanado, además de la fuerza contraelectromotriz (V_emf(t)) que es proporcional a la velocidad angular (ω(t)): V(t) = RI(t) + L dI(t)/dt + V_emf(t). La fuerza contraelectromotriz es V_emf(t) = K_bω(t), donde K_b es la constante de fuerza contraelectromotriz.

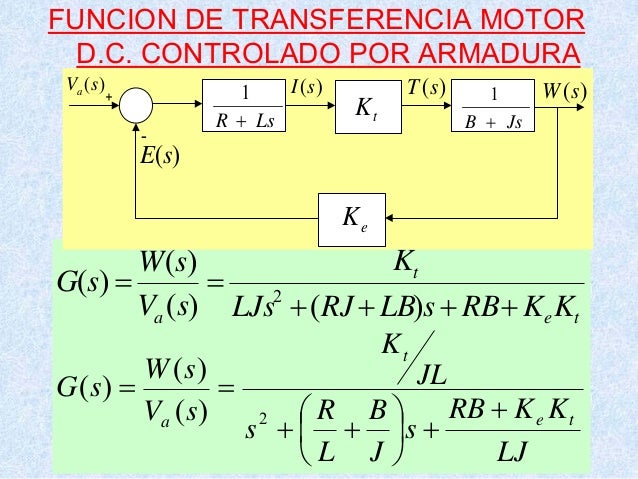

Además, el torque generado por el motor (τ(t)) es proporcional a la corriente: τ(t) = K_tI(t), donde K_t es la constante de torque. Este torque se usa para superar la inercia (J) y la fricción (b) del rotor: τ(t) = J dω(t)/dt + bω(t). Combinando estas ecuaciones y aplicando la transformada de Laplace (para simplificar el análisis), obtenemos una función de transferencia en el dominio de la frecuencia (s) que relaciona la velocidad angular con el voltaje de entrada: ω(s)/V(s) = K_t / (s(JLs + (JR + bL)) + (bR + K_tK_b)). Simplificando aún más, si la inductancia (L) es pequeña, podemos ignorarla, resultando en una función de transferencia de la forma: ω(s)/V(s) = K / (sτ + 1), donde K es la ganancia y τ es la constante de tiempo.

En la práctica, la función de transferencia se usa para diseñar sistemas de control. Por ejemplo, si quieres que un motor siga una trayectoria específica (como en un robot), necesitas un controlador que compense las características del motor representadas por su función de transferencia. También se usa para simular el comportamiento del motor en diferentes condiciones antes de implementarlo físicamente. Conocer la función de transferencia te permite predecir cómo se comportará el motor y optimizar su rendimiento en tu aplicación.
