Para megar un motor con un Fluke 1507, sigue estos pasos detallados. Este proceso te permite evaluar el estado del aislamiento del motor.
Preparación
Primero, asegúrate de que el motor esté completamente desconectado de la alimentación eléctrica. Esto es crucial para tu seguridad y para obtener mediciones precisas. Verifica que el interruptor principal esté en la posición de "apagado" y que el cableado esté aislado de cualquier fuente de energía.
Segundo, descarga cualquier capacitancia residual en el motor. Puedes usar una resistencia de descarga adecuada. Esto evita lecturas erróneas y protege tu equipo de medición.
Must Read
Tercero, inspecciona visualmente el motor. Busca signos de daño físico, como cables sueltos o aislamiento deteriorado. Documenta cualquier anomalía que encuentres.
Configuración del Fluke 1507
Enciende el Fluke 1507. Selecciona la función de prueba de aislamiento (megóhmetro). Generalmente, este símbolo se parece a un símbolo de resistencia con una flecha a través de él.
Escoge el voltaje de prueba adecuado. Para motores de baja tensión (por ejemplo, 480V o menos), un voltaje de prueba de 500V o 1000V es común. Consulta la placa de características del motor para determinar el voltaje de prueba recomendado.
Asegúrate de que las puntas de prueba estén en buenas condiciones y conectadas correctamente al Fluke 1507. La punta roja se conecta al terminal positivo (+) y la punta negra al terminal negativo (-).
Conexión al Motor

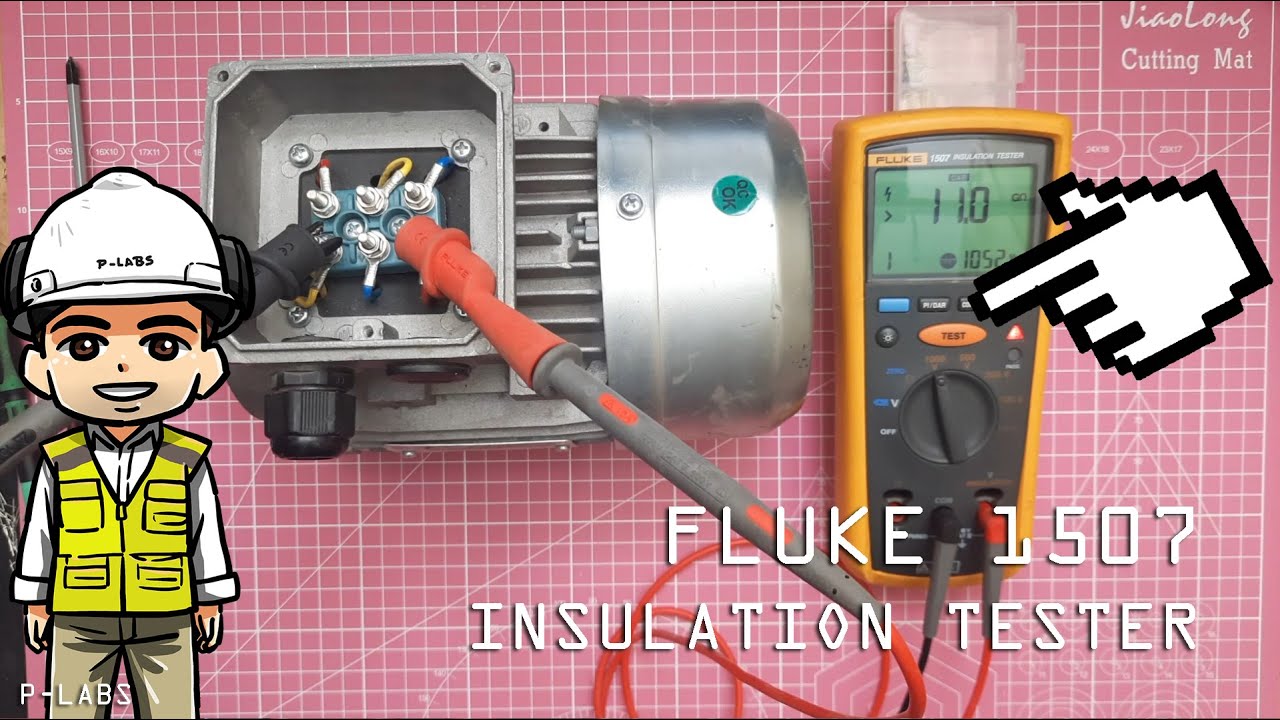

Conecta una de las puntas de prueba a una de las terminales del bobinado del motor. Conecta la otra punta de prueba a la carcasa del motor (tierra).
Asegúrate de que la conexión a la carcasa del motor sea limpia y haga buen contacto. Puedes lijar ligeramente la superficie para asegurar una buena conexión eléctrica.
Repite este proceso para cada bobinado del motor. Esto asegura que cada fase del motor sea probada por separado.
Realización de la Prueba
Presiona el botón de "prueba" o "test" en el Fluke 1507. Mantén el botón presionado durante un minuto para permitir que la lectura se estabilice.
Observa la lectura de resistencia que muestra el Fluke 1507. Una lectura alta (generalmente varios megaohmios) indica un buen aislamiento. Una lectura baja indica un posible problema de aislamiento.
Registra la lectura obtenida. Es útil llevar un registro de las mediciones a lo largo del tiempo para detectar tendencias y posibles problemas futuros.
Interpretación de los Resultados
Un valor de resistencia de aislamiento superior a 1 megaohmio generalmente se considera aceptable. Valores inferiores pueden indicar un aislamiento deteriorado que necesita atención.
Considera la temperatura y la humedad ambiente al interpretar los resultados. La humedad puede afectar las lecturas de resistencia de aislamiento.
Compara las lecturas con los valores de referencia del fabricante del motor. Estos valores proporcionan una guía más precisa sobre el estado del aislamiento del motor.
Después de la Prueba
Desconecta las puntas de prueba del motor. Asegúrate de desconectarlas en el orden inverso a como las conectaste.
Descarga nuevamente cualquier capacitancia residual que pueda haberse acumulado durante la prueba. Usa la resistencia de descarga nuevamente.
Revisa todas las conexiones y el cableado del motor antes de volver a conectarlo a la alimentación eléctrica. Asegúrate de que todo esté seguro y correctamente aislado.
Finalmente, documenta los resultados de la prueba. Mantén un registro de las fechas, los valores de resistencia y cualquier observación relevante.
