Como Medir Un Diodo Zener Smd

Comprendiendo el Problema

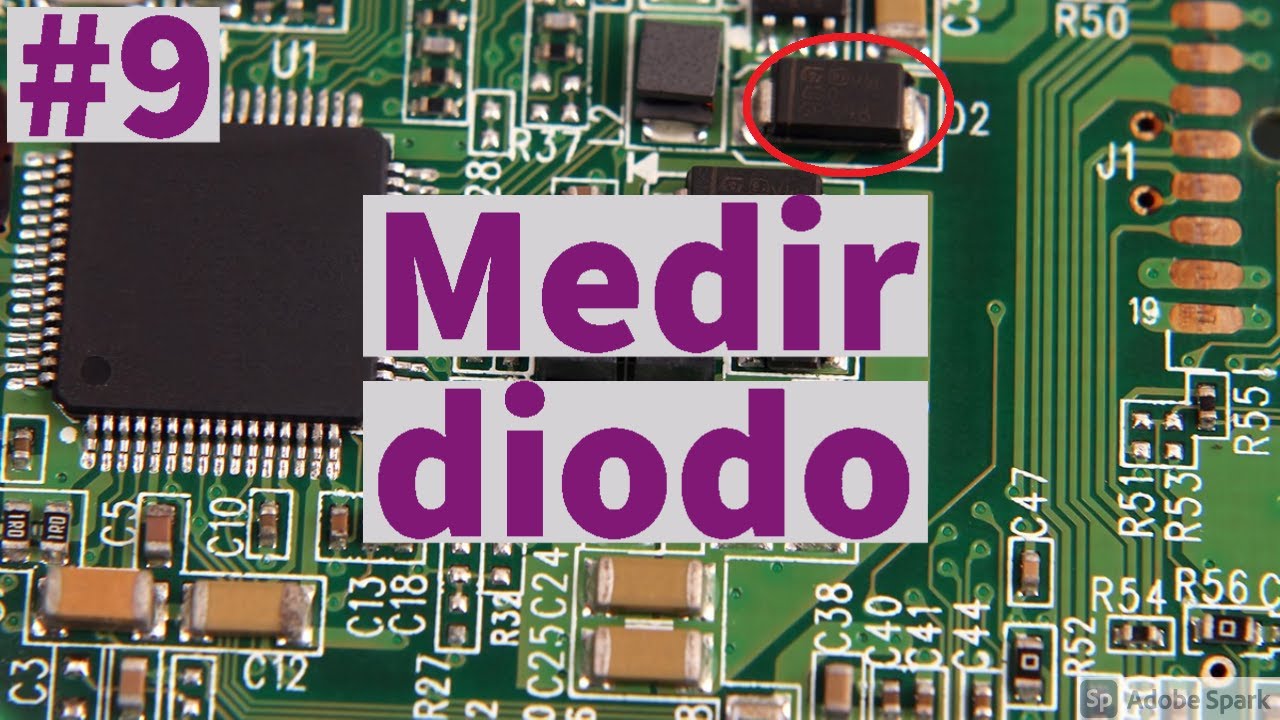

Primero, identifica el diodo Zener SMD. Localiza el componente en la placa.

Determina el voltaje Zener esperado. Esta información se encuentra en la hoja de datos (datasheet) del componente. También, considera si la medición se hará en circuito o fuera de él.

Entiende los riesgos de dañar el componente o el multímetro. Una tensión o corriente excesiva puede ser problemática. Usa las herramientas adecuadas.

Recopilación de Información

Consulta la hoja de datos del diodo Zener SMD. Busca el voltaje Zener (Vz) y la corriente de prueba (Iz).

Obtén el esquema del circuito si está disponible. Esto ayudará a comprender el funcionamiento del diodo dentro del circuito. Considera la polaridad del diodo.

Identifica las patillas del diodo. Esto es crucial para conectar el multímetro correctamente. Generalmente, tienen una marca o están en la documentación del componente.

Desarrollo de Posibles Soluciones

Medición fuera del circuito: Utiliza una fuente de alimentación regulada. Ajusta la fuente a un voltaje ligeramente superior al voltaje Zener esperado.

Conecta una resistencia en serie con el diodo Zener. Esto limitará la corriente. Calcula la resistencia necesaria con la ley de Ohm (R = (Vs - Vz) / Iz), donde Vs es el voltaje de la fuente y Vz es el voltaje Zener.

Conecta el multímetro en paralelo al diodo. Mide el voltaje a través del diodo. Este voltaje debe ser cercano al voltaje Zener especificado.

Medición en el circuito: Asegúrate de que el circuito esté desenergizado. Mide la resistencia del diodo con el multímetro en modo de prueba de diodos. Esto indicará si el diodo está en corto o abierto.

Energiza el circuito. Mide el voltaje en el ánodo y el cátodo del diodo. Este voltaje indicará si el diodo está funcionando correctamente como Zener, es decir, manteniendo el voltaje Zener.

Utiliza un osciloscopio para observar la forma de onda en el diodo. Esto puede ser útil para identificar problemas como ruido o oscilaciones.

Verificación de la Respuesta Final

Compara la lectura del multímetro con el voltaje Zener especificado en la hoja de datos. Debe estar dentro de una tolerancia razonable.

Verifica la polaridad del diodo. Asegúrate de que la corriente fluya en la dirección correcta para la operación Zener (corriente inversa).

Si la medición se realiza en el circuito, asegúrate de que el voltaje en el diodo sea constante y cercano al voltaje Zener esperado. Comprueba que el circuito circundante funcione como se espera.

Si hay una desviación significativa del valor esperado, verifica la resistencia en serie (si se utiliza) y la fuente de alimentación. Un valor incorrecto de resistencia o una fuente de alimentación defectuosa pueden afectar la medición. Vuelve a verificar todas las conexiones.

Si el diodo parece defectuoso, considera reemplazarlo. Asegúrate de utilizar un reemplazo con las mismas especificaciones. Vuelve a medir para verificar si el problema se ha resuelto.

Documenta tus mediciones. Esto te ayudará a identificar patrones y tendencias en el comportamiento del diodo. Esto es muy útil para el análisis a largo plazo del sistema.
