Para abordar la creación de una llave en AutoCAD, sigamos estos pasos.
Entendiendo el Problema
Primero, visualiza la llave. Define sus dimensiones principales: longitud total, ancho del cabezal, profundidad de la ranura.
Considera el tipo de llave. ¿Es una llave estándar, una llave Allen, o una llave especializada? Esto influirá en la forma y los comandos de AutoCAD que usarás.
Must Read
Es importante definir la precisión necesaria. ¿Qué tan exacto debe ser el modelo?
Recopilando Información
Busca imágenes de referencia de llaves similares. Esto te dará una idea de las proporciones y detalles.
Si tienes una llave física, mídela. Utiliza un calibrador para obtener medidas precisas del cabezal, la ranura, y el vástago.
Investiga los comandos de AutoCAD relevantes. Línea, Círculo, Arco, Recortar, Chaflán y Empalme son muy útiles.
Desarrollando Posibles Soluciones
Dibuja el contorno básico de la llave. Usa el comando Línea para crear las líneas exteriores.
Añade el cabezal de la llave. Puede ser un rectángulo o una forma más compleja, usando Arco y Línea.
Define la ranura. Usa Línea y Círculo para crear la forma de la ranura, según el tipo de llave.
Considera usar Polilínea. Este comando te permite crear una serie de segmentos de línea conectados como un solo objeto.
Piensa en utilizar Desfase. Puede ser útil para crear paredes de la ranura, o para crear formas paralelas.
Otro método es usar Región. Convierte áreas cerradas en objetos de región.
Implementando la Solución
Empieza dibujando el contorno exterior. Usa medidas precisas.
Crea la ranura. Usa los comandos Línea, Círculo, y Arco según sea necesario.

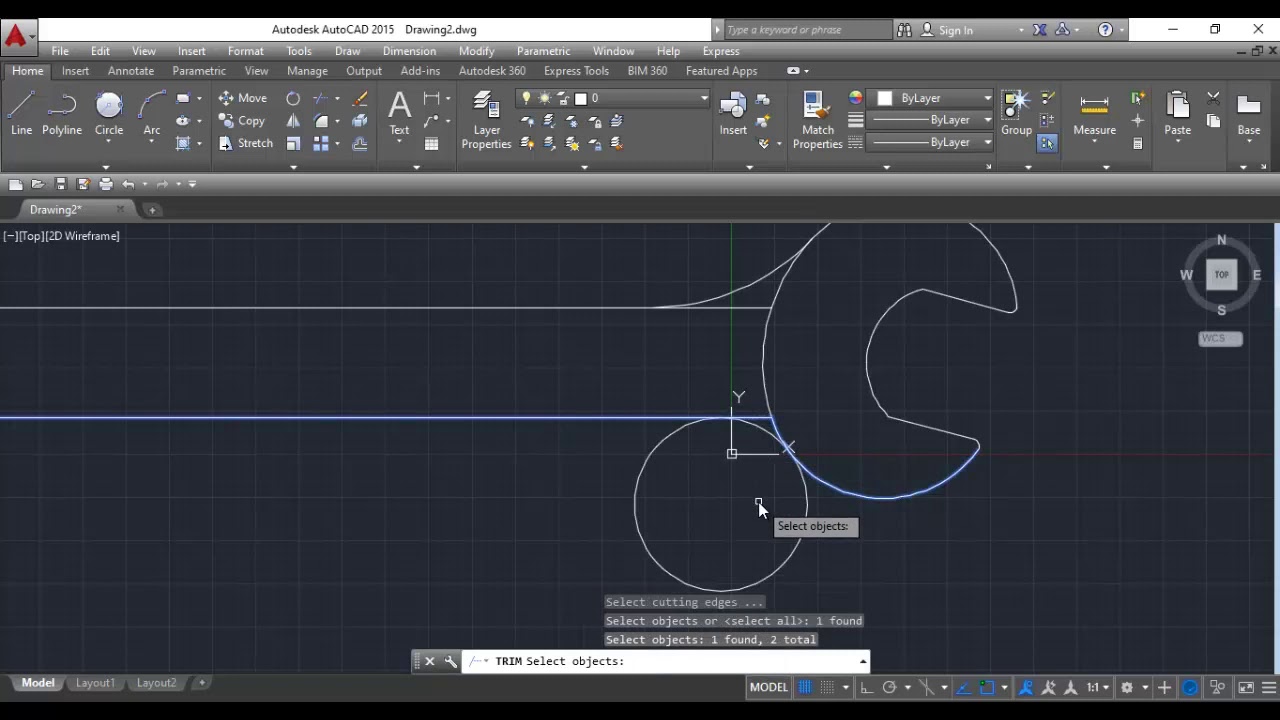

Recorta las líneas innecesarias. Usa el comando Recortar para limpiar la forma.
Aplica Chaflán o Empalme. Suaviza las esquinas afiladas para un mejor acabado.
Usa el comando Unión. Si has creado la llave a partir de varias partes, únelas en un solo objeto.
Considera la instrucción Simetría si la llave tiene elementos simétricos para agilizar el diseño.
Verificando la Solución
Comprueba las dimensiones. Asegúrate de que coinciden con las medidas originales.
Compara el modelo con la imagen de referencia. Verifica que la forma sea correcta.
Si vas a fabricar la llave, genera un archivo DXF o DWG. Asegúrate de que el archivo sea compatible con tu software de CAM.
Realiza pruebas con el archivo exportado. Verifica las dimensiones y formas en otro software de diseño.
Si es posible, imprime un prototipo 3D. Esto te permitirá verificar la forma física de la llave.
Realiza ajustes si es necesario. Modifica el modelo en AutoCAD según los resultados de las pruebas.
Recuerda practicar. La experiencia mejora la habilidad para crear objetos complejos en AutoCAD.
