Un plano de levantamiento topográfico en AutoCAD representa gráficamente las características físicas de un terreno. Incluye elevaciones, curvas de nivel, construcciones existentes y otros detalles relevantes. Este plano es fundamental para la planificación y diseño de proyectos de construcción, paisajismo, ingeniería civil y más. Aquí te guiaremos paso a paso en el proceso de creación.
Recopilación de Datos
Primero, se necesita recopilar datos topográficos. Estos datos se obtienen a través de levantamientos de campo utilizando equipos como estaciones totales, niveles y GPS. La precisión de estos datos es crucial para la exactitud del plano final.
Los datos recopilados incluyen puntos con coordenadas (X, Y, Z). X e Y representan la ubicación horizontal del punto. Z representa la elevación o altura sobre un datum vertical.
Must Read
Importación de Datos en AutoCAD
Abre AutoCAD y crea un nuevo dibujo. Ajusta las unidades del dibujo a metros o pies, según la unidad de medida utilizada en el levantamiento. Es recomendable usar una plantilla predefinida para proyectos topográficos.
Importa los datos topográficos al dibujo. Esto se puede hacer de varias maneras: ingresando las coordenadas manualmente, importando un archivo de texto (.txt, .csv) con las coordenadas o usando un LISP para automatizar el proceso. El formato del archivo de texto debe ser consistente (por ejemplo, X,Y,Z separados por comas).
Una vez importados, los puntos se mostrarán como pequeños nodos en el dibujo. Asegúrate de que la escala del dibujo sea adecuada para la extensión del terreno levantado.
Creación de Superficie Topográfica
AutoCAD Civil 3D es ideal para la creación de superficies. Sin embargo, con AutoCAD estándar, puedes crear una superficie aproximada. Usa el comando 3DFACE o MESH para crear triángulos que conecten los puntos. Esto crea una representación visual de la superficie del terreno.
Selecciona tres puntos adyacentes y crea un 3DFACE. Repite este proceso para cubrir toda el área del levantamiento. Este proceso puede ser laborioso, pero da una idea de la topografía.
Creación de Curvas de Nivel
Las curvas de nivel son líneas que conectan puntos de igual elevación. Ayudan a visualizar la forma del terreno. En AutoCAD estándar, la creación de curvas de nivel es un proceso manual.
Decide el intervalo de las curvas de nivel (por ejemplo, cada metro o cada dos metros). Crea líneas que conecten puntos con elevaciones similares o realiza interpolaciones visuales entre los puntos existentes. Usa la herramienta SPLINE para crear curvas suaves.
Dibujo de Elementos Adicionales
Agrega elementos adicionales al plano. Esto incluye construcciones existentes (casas, edificios), caminos, ríos, árboles y cualquier otra característica relevante del terreno. Usa los comandos de dibujo de AutoCAD (LINE, CIRCLE, POLYLINE) para representar estos elementos.
Asegúrate de que estos elementos estén dibujados a escala y en la ubicación correcta. Utiliza diferentes capas para organizar los diferentes tipos de elementos (por ejemplo, una capa para construcciones, una capa para curvas de nivel, etc.).
Anotaciones y Acotaciones
Añade anotaciones al plano. Esto incluye la elevación de los puntos, la altura de las curvas de nivel, la longitud de los caminos y cualquier otra información relevante. Utiliza el comando TEXT o MTEXT para añadir texto al dibujo.
Acota el plano para indicar distancias y dimensiones. Utiliza el comando DIMENSION para crear acotaciones. Configura el estilo de las acotaciones para que sean legibles y claras.
Presentación e Impresión
Organiza el plano para su presentación e impresión. Crea una presentación (layout) en AutoCAD. Ajusta la escala del plano para que se ajuste al tamaño del papel. Añade un cajetín con la información del proyecto (nombre del proyecto, escala, fecha, etc.).
Imprime el plano en un formato adecuado (por ejemplo, PDF o papel). Verifica que todas las anotaciones y acotaciones sean legibles. Asegúrate de que el plano esté correctamente orientado al norte.

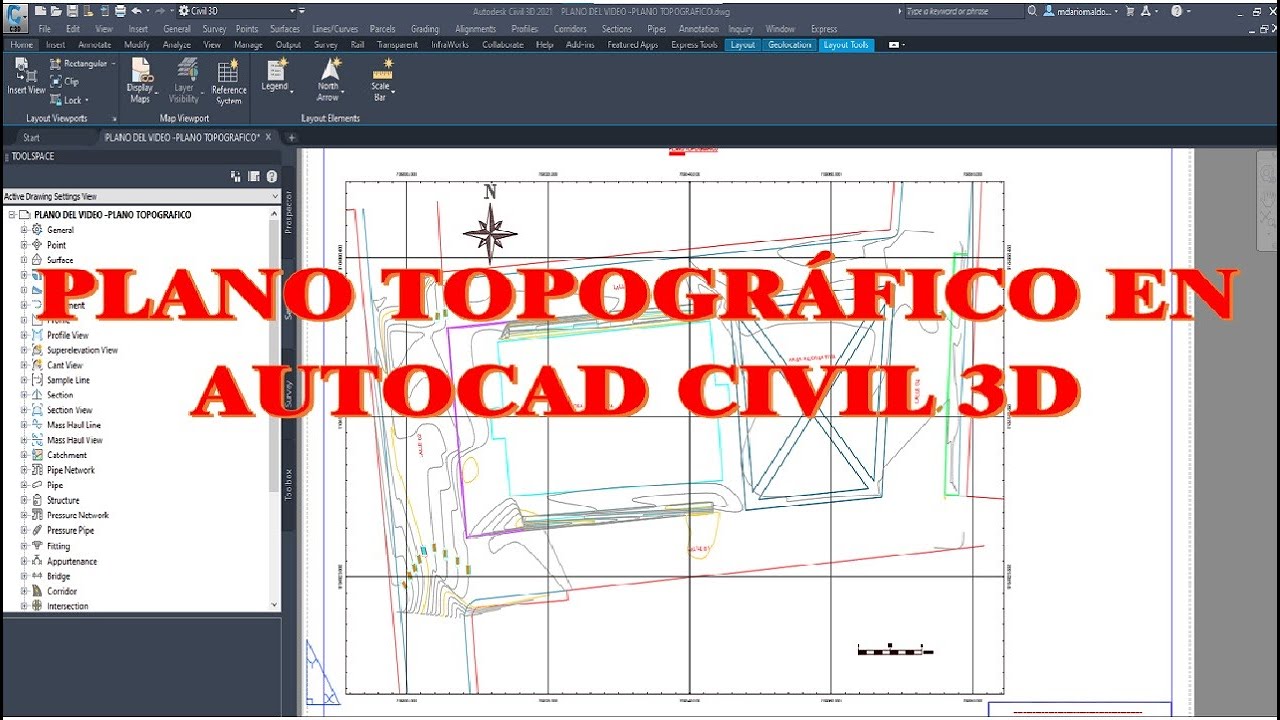

Este proceso, aunque se describe para AutoCAD estándar, se simplifica enormemente utilizando AutoCAD Civil 3D, que automatiza gran parte de la creación de superficies y curvas de nivel.
