Vamos a explorar cómo crear un engrane en CATIA. CATIA es un software de diseño asistido por computadora (CAD). Se usa ampliamente en la industria del diseño. Sigamos estos pasos detallados.
Paso 1: Crear un Nuevo Archivo
Primero, abre CATIA. Luego, crea un nuevo archivo de pieza (Part). Ve a "Archivo" (File) > "Nuevo" (New) > "Parte" (Part). Dale un nombre significativo, como "Engrane_Cilindrico".
Paso 2: Crear un Bosquejo Base
Selecciona un plano para trabajar. Generalmente, el plano XY es una buena opción. Haz clic en el ícono "Bosquejo" (Sketch). Esto te permitirá dibujar la forma base del engrane. Utilizaremos el plano XY como referencia inicial para nuestro dibujo.
Must Read
Dibuja un círculo. Este círculo representará el círculo de paso del engrane. Define el diámetro del círculo. El diámetro es crucial para el tamaño del engrane. Por ejemplo, podrías usar un diámetro de 100 mm.
Paso 3: Crear el Perfil del Diente
Dibuja la forma de un diente. Utiliza herramientas de línea y arco. La forma debe ser precisa. Esta forma definirá las características de engrane. Es importante considerar el ángulo de presión y el módulo.
Utiliza la herramienta de simetría (Mirror). Duplica la forma del diente. Crea un perfil completo del diente. Asegúrate de que el perfil sea cerrado. Un perfil cerrado es necesario para operaciones 3D posteriores.
Paso 4: Extruir el Perfil
Sal del entorno de bosquejo. Utiliza la función "Extruir" (Pad). Extruye el perfil del diente. Esto le dará al diente su grosor. Define la longitud de la extrusión. Por ejemplo, una extrusión de 20 mm podría ser apropiada.

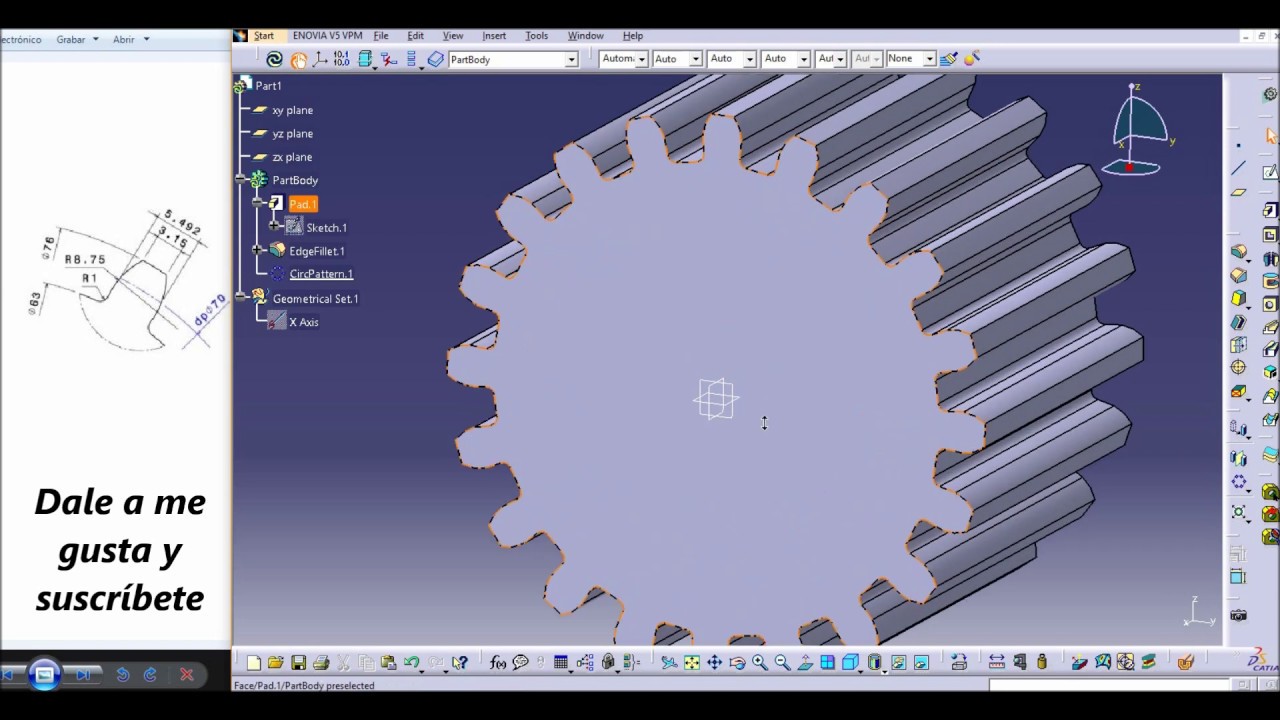

Paso 5: Crear un Patrón Circular
Selecciona el diente extruido. Utiliza la función "Patrón Circular" (Circular Pattern). Define el eje de rotación. El eje de rotación es el centro del círculo base. Especifica el número de dientes. Por ejemplo, podrías tener 20 dientes. Distribuye los dientes uniformemente alrededor del círculo.
Paso 6: Refinar el Engrane
Redondea los bordes del diente. Utiliza la función "Filete" (Fillet). Esto suavizará los bordes. Mejorará la resistencia del engrane. Un radio de filete pequeño es generalmente suficiente.
Crea un agujero central. Este agujero se usará para montar el engrane. Dibuja un círculo en el centro del engrane. Extruye el círculo hacia adentro. Esto creará el agujero.
Paso 7: Guardar el Engrane
Guarda el archivo. Elige un formato apropiado. El formato .CATPart es el formato nativo de CATIA. También puedes exportar a otros formatos. Los formatos .STL o .STEP son útiles para compatibilidad con otros programas CAD.
Has creado un engrane cilíndrico básico en CATIA. Recuerda practicar estos pasos. Experimenta con diferentes parámetros. Explora las herramientas de CATIA. Esto te ayudará a mejorar tus habilidades de diseño. El diseño de engranes requiere precisión y comprensión de los principios de ingeniería.
