Como Hacer Un Diagrama De Pescado

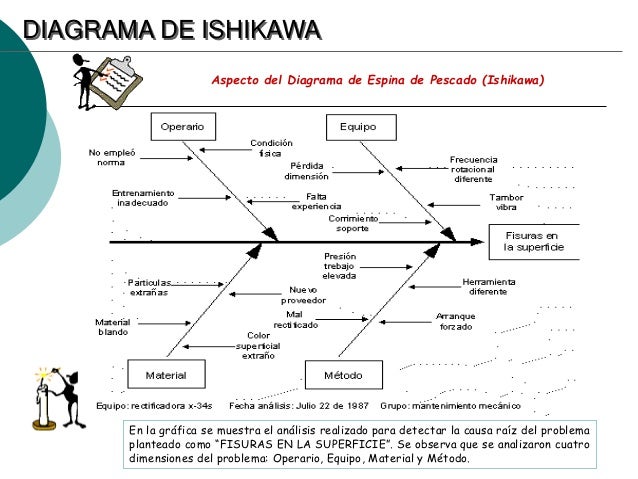

¿Quieres resolver un problema de manera efectiva? El Diagrama de Pescado, también conocido como Diagrama de Ishikawa o Diagrama de Causa y Efecto, es una herramienta visual que te ayuda a identificar las posibles causas de un problema específico.

Imagina que tienes un problema, por ejemplo: "Bajas calificaciones en el examen de matemáticas". El Diagrama de Pescado te permitirá desglosar las razones detrás de este resultado.

Aquí te explicamos cómo construir uno paso a paso:

1. Define el problema (Efecto): Escribe el problema claramente en el lado derecho de una hoja. Esta será la "cabeza" del pez. En nuestro ejemplo, sería "Bajas calificaciones en el examen de matemáticas".

2. Dibuja la espina dorsal: Traza una línea horizontal desde la cabeza hacia la izquierda. Esta línea representa la ruta principal hacia las posibles causas.



3. Identifica las categorías principales (Causas Mayores): Estas son las categorías generales de posibles causas. Un marco común son las "6 M's":

   • Mano de Obra: ¿El profesor explicó bien? ¿Los alumnos estudiaron lo suficiente?
   • Método: ¿Fue el método de enseñanza efectivo? ¿Se utilizaron los materiales adecuados?
   • Materiales: ¿Los libros de texto eran claros? ¿Se proporcionaron suficientes ejercicios?
   • Maquinaria: (En este caso, podría ser la computadora o el software utilizado para el aprendizaje). ¿Funcionó correctamente?
   • Medio Ambiente: ¿El aula era un lugar adecuado para estudiar (ruido, temperatura)? ¿Influyó el entorno familiar?
   • Medición: ¿Fue el examen justo? ¿Cubrió todo el temario?

   Dibuja líneas diagonales desde la espina dorsal para representar cada categoría. Etiqueta cada línea con una de las "M's" u otras categorías relevantes para tu problema.



4. Brainstorming de Causas (Causas Menores): Para cada categoría principal, piensa en las posibles causas específicas que contribuyen al problema. Por ejemplo, bajo "Mano de Obra" podríamos tener: "Falta de atención en clase", "No hacer las tareas", "No pedir ayuda cuando no entienden".

   Dibuja líneas más pequeñas que se ramifiquen de las líneas diagonales principales y escribe cada causa específica en estas líneas.



5. Analiza y Prioriza: Una vez que tengas el diagrama completo, analiza las causas identificadas. ¿Cuáles son las más importantes? ¿Cuáles se repiten en varias categorías? Prioriza las causas que consideres más relevantes y enfócate en encontrar soluciones para ellas.

El Diagrama de Pescado es una herramienta poderosa para analizar problemas complejos y encontrar soluciones efectivas. ¡Pruébalo!
