Como Calcular La Resistencia Total De Un Circuito Mixto

Calcular la resistencia total de un circuito mixto implica encontrar la única resistencia que podría reemplazar todo el circuito sin cambiar la corriente o el voltaje de la fuente. Es como encontrar una bombilla que ilumine igual que todo un conjunto de luces.

¿Qué es un circuito mixto?

Un circuito mixto combina elementos en serie y en paralelo. Imagina una autopista: algunos coches van uno detrás de otro (serie), y otros toman diferentes carriles al mismo tiempo (paralelo).

Pasos para calcular la resistencia total

El proceso se reduce a simplificar el circuito paso a paso, calculando resistencias equivalentes:

1. Identificar secciones en serie y en paralelo: Busca grupos de resistencias que estén conectadas en serie o en paralelo. Es crucial identificarlos correctamente.
2. Calcular la resistencia equivalente de las secciones en serie: En un circuito en serie, la resistencia total es la suma de las resistencias individuales. Si tienes resistencias de 2Ω, 3Ω y 5Ω en serie, la resistencia equivalente es 2 + 3 + 5 = 10Ω. Piensa en ello como alargar una manguera; cuanto más larga, más resistencia al agua.

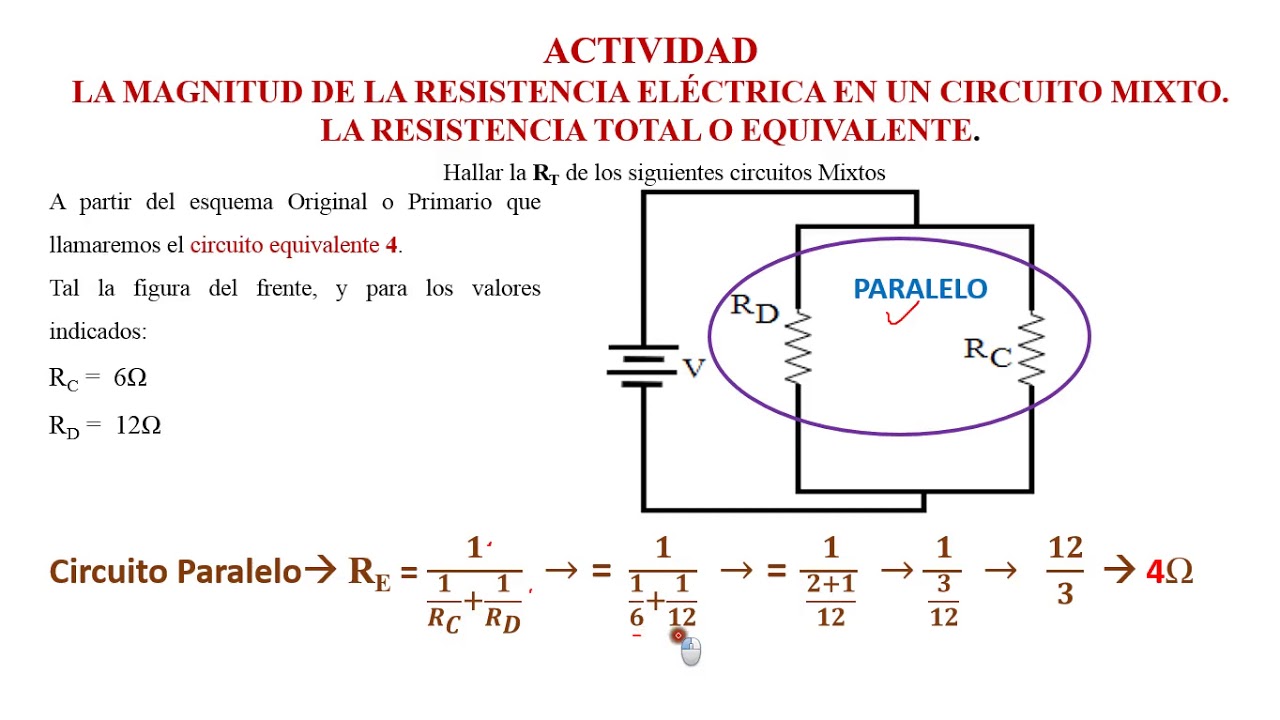

3. Calcular la resistencia equivalente de las secciones en paralelo: En un circuito en paralelo, la resistencia total es menor que la resistencia más pequeña individual. La fórmula es: 1/R_total = 1/R₁ + 1/R₂ + 1/R₃ + ... Si tienes resistencias de 6Ω y 3Ω en paralelo: 1/R_total = 1/6 + 1/3 = 1/6 + 2/6 = 3/6 = 1/2. Por lo tanto, R_total = 2Ω. Imagina varios grifos conectados a la misma tubería; cuantos más grifos, menos resistencia para que salga el agua.
4. Reemplazar las secciones con su resistencia equivalente: Una vez calculada la resistencia equivalente de una sección, reemplaza toda esa sección con una sola resistencia de ese valor. Esto simplifica el circuito.
5. Repetir los pasos 1-4: Continúa identificando y simplificando secciones en serie y paralelo hasta que solo te quede una sola resistencia: la resistencia total del circuito.

Ejemplo sencillo

Considera un circuito con una resistencia de 4Ω en serie con una sección paralela que contiene dos resistencias de 8Ω cada una.

1. Primero, calculamos la resistencia equivalente de la sección en paralelo: 1/R_total = 1/8 + 1/8 = 2/8 = 1/4. Por lo tanto, R_total = 4Ω.
2. Ahora, reemplazamos la sección paralela con una sola resistencia de 4Ω.
3. El circuito se reduce a una resistencia de 4Ω en serie con otra resistencia de 4Ω.
4. La resistencia total es 4 + 4 = 8Ω.

Consejos importantes

• Dibuja el circuito simplificado en cada paso. Esto te ayudará a visualizar el progreso.
• Comprueba tus cálculos. Un pequeño error puede llevar a un resultado incorrecto.
• Practica con diferentes circuitos. Cuanto más practiques, más fácil será identificar las secciones en serie y paralelo.

Entender cómo calcular la resistencia total en circuitos mixtos es fundamental para analizar y diseñar circuitos electrónicos. Con práctica y atención, cualquiera puede dominar esta habilidad.
